Sistemas de instalação com suspensão central para manutenção de funções verificado e autorizado
Em caso de incêndio, os cabos são expostos a cargas extremas devido às chamas e ao calor.
Apesar disso, devem ser capazes de suportar temperaturas de até 1000 graus, durante um determinado período de tempo, sem causar um curto-circuito dos condutores de cobre.
O sistema de suporte pode ser pensado como um tipo de colete de apoio para cabos.
Este tem uma grande importância para a manutenção de funções. A OBO Bettermann oferece um amplo portfólio de estruturas de suporte e de opções de instalação, estando constantemente a aumentar esta gama.
As suspensões centrais, para os caminhos de cabos em chapa RKSM 6 e caminhos de cabos em varão do tipo GRM 55 200, foram aprovadas como sistemas de instalação para manutenção de funções. A certificação técnica correspondente está disponível.

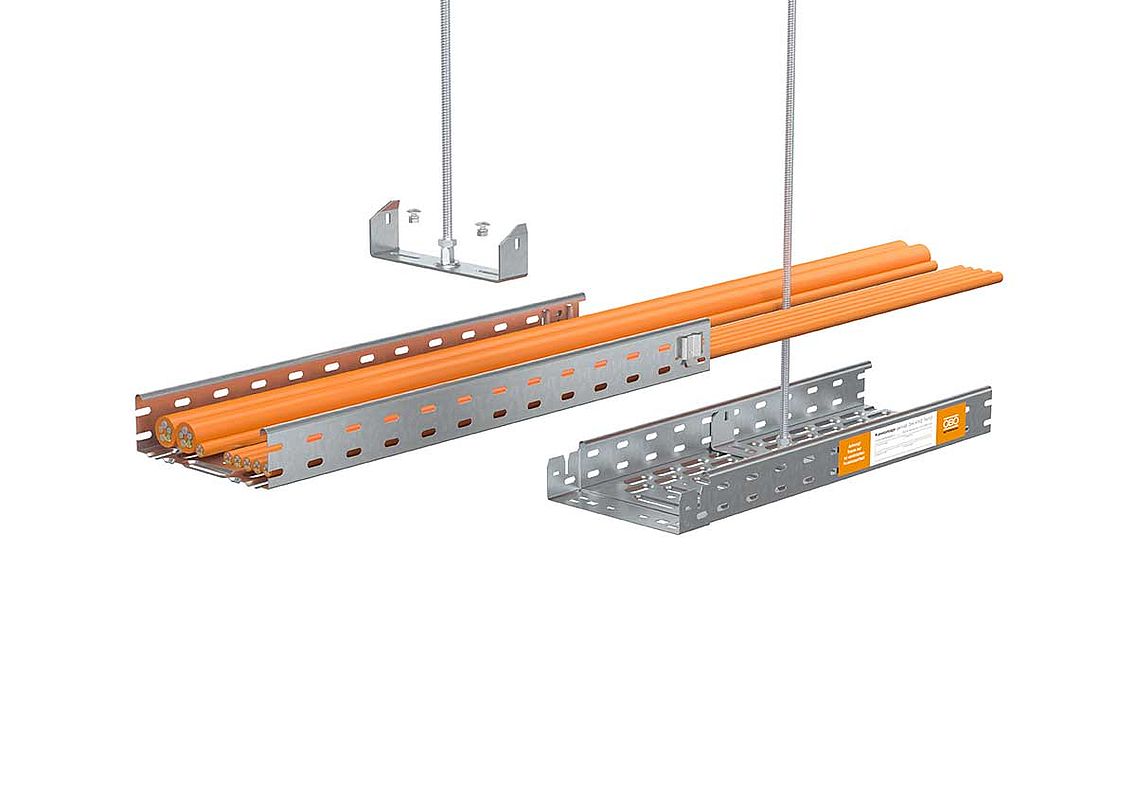

Sistema de instalação com suspensão central: o caminho de cabos em chapa 6...
O caminho de cabos em chapa RKS-Magic foi testado como estrutura de suporte específica de cabos para a manutenção de funções elétricas, conforme a DIN 4102 parte 12 e autorizado para as classes de manutenção de funções E30 a E90.
A estrutura de suporte, como sistema de instalação leve, consiste numa suspensão central e num varão roscado disposto ao centro como componente de suspensão, podendo ser instalada com apenas alguns componentes de forma fácil e rápida. O encaixe rápido sem parafusos permite a ligação dos caminhos de cabos em chapa RKS-Magic sem ferramentas, o que torna o processo de interligação das esteiras mais rápido e económico.
Para a aplicação na manutenção de funções é necessário apenas dobrar as patilhas de segurança na base, após a junção das esteiras. A espessura dupla do material na área dos pontos de junção e os passa cabos na base do caminho de cabos em chapa, proporcionam uma capacidade de carga elevada. É permitida a colocação de acessórios ao longo da esteira.
Auxiliar de instalação dos caminhos de cabos em chapa RKS-Magic
O primeiro passo da instalação é a inserção do suspensão central. Após a colocação do varão roscado na suspensão central, este é fixado com uma porca sextavada adicional.
Depois de a suspensão central ter sido aparafusada na base da esteira, é criado um conjunto de uniões longitudinais através do encaixe dos caminhos de cabos em chapas. Em seguida, é apenas necessário dobrar as patilhas de segurança na base. O resultado: uma união de encaixe rápido, sem parafusos. É possível instalar acessórios adicionais, de forma rápida e simples, com a ligação Magic sem parafusos.
Saiba que: pode encontrar outros sistemas da gama de produtos dos Caminho de cabos no nosso catálogo online.

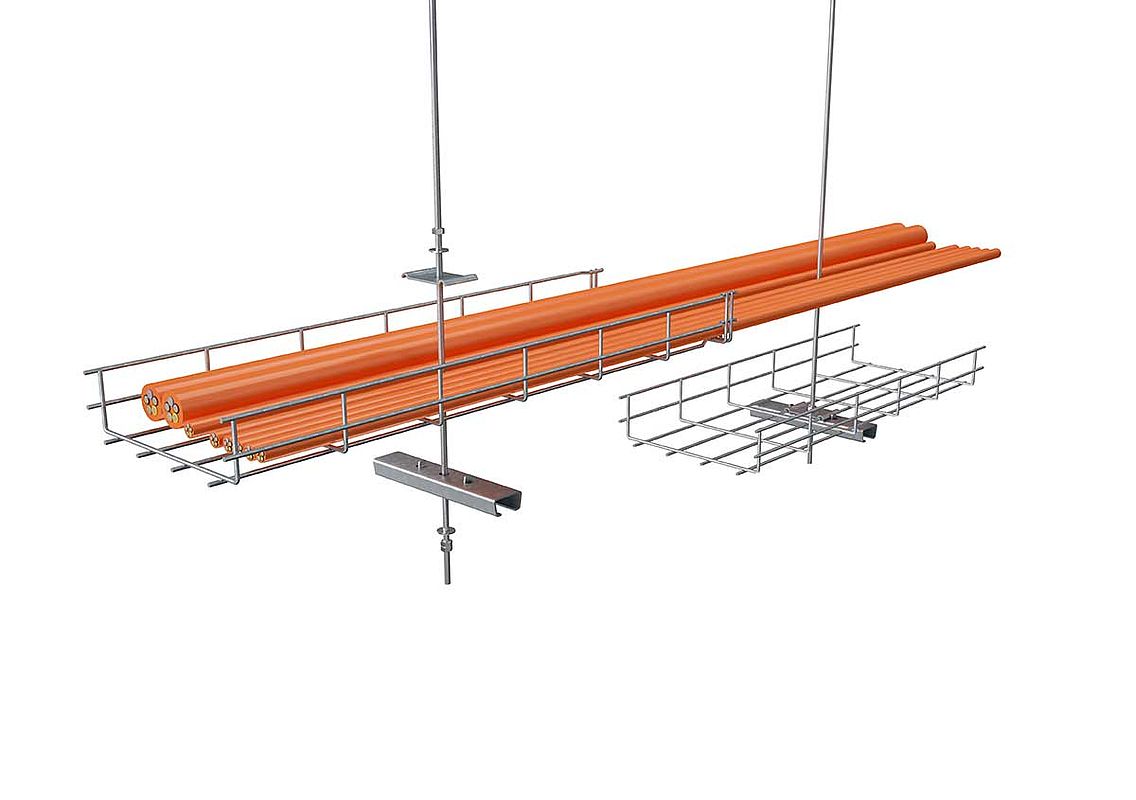

Sistema de instalação com suspensão central: o caminho de cabos em varão GRM 55 200
O caminho de cabos em varão GR-Magic foi também testado na qualidade de estrutura de suporte específica para cabos em manutenção de funções elétricas, conforme a DIN 4102 parte 12 e autorizada para as classes de manutenção de E30 até E90.
Para além da suspensão central, o sistema de instalação é composto por um varão roscado disposto ao centro como componente de suspensão.
O sistema de ligação sem parafusos do caminho de cabos em varão GR-Magic permite uma instalação sem acessórios e ferramentas, portanto, especialmente rápida e económica.
Auxiliar de instalação do caminho de cabos em varão GRM 55 200:
A fixação da suspensão central ocorre juntamente com a montagem do varão roscado. Para tal, o trilho de retenção é posicionado sob o caminho de cabos em varão e a a peça de fixação é inserida no caminho de cabos diretamente por cima.
Em seguida, a verdadeira fixação é realizada inserindo e aparafusando o varão roscado com ambas as partes.
Os comprimentos individuais dos caminhos de cabos em varão são apenas inseridos uns nos outros, formando uma ligação de juntas mecanicamente segura, sem parafusos ou uniões extras.
É possível instalar acessórios adicionais de forma rápida e simples com uma união.
