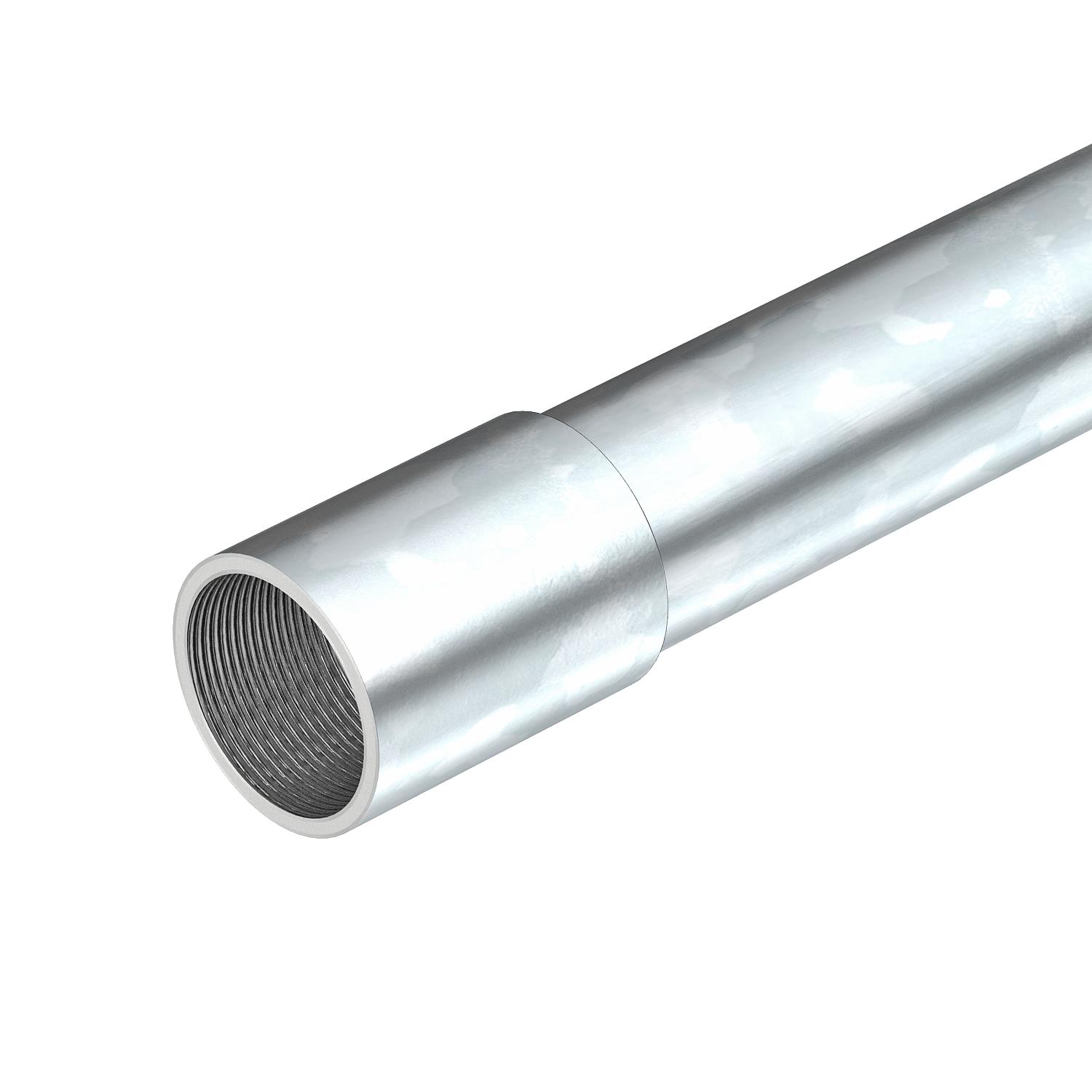

Tubo metálico eletrogalvanizado, com rosca 20 | 3000 | 1,5 | M20x1,5

Tubo metálico eletrogalvanizado, com rosca

Ref. 2046862 | EAN 4012195924869

Ref. / Tipo

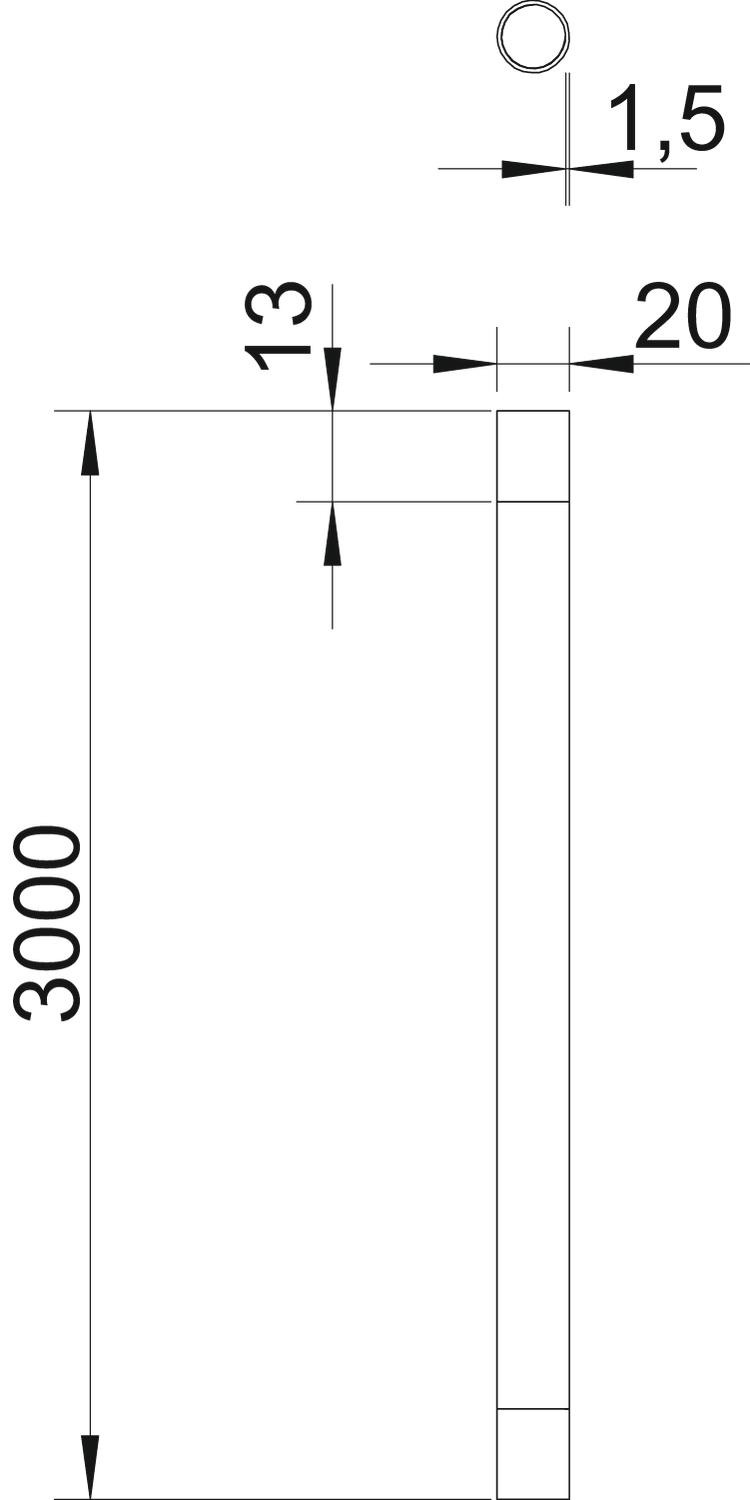

Medida D

Medida L	3000 mm

Medida t

Rosca

Descrição do produto

Descrição do produto

Tubo de instalação elétrica conforme EN 61386-1, com pontas roscadas conforme DIN EN 60423, para a proteção mecânica de cabos e condutores. Com parede interior sem rebarbas. Classe de proteção contra corrosão 2 (média). Cada tubo já inclui uma união instalada.

Dados técnicos

Dados técnicos

Código de classificação	55571
Com manga	sim
Comprimento	3000 mm
Diâmetro exterior	20 mm
Dimensão	M20x1,5,3000
Encastramento	sim
Gama de temperaturas de aplicação máx.	400 °C
Gama de temperaturas de aplicação mín.	-45 °C
Instalação ao ar livre	não
Instalação de betão	sim
Instalação de máquinas e sistemas	não
Instalação em paredes ocas	sim
Instalação no pavimento (betonilha)	sim
Instalação no pavimento – (betume, asfalto quente)	sim
Instalação no solo	não
Instalação sobre madeira	sim

Ligação 1 tubo de instalação	Manga
Ligação 2 tubo de instalação	Rosca externa (métrica)
Material	Aço
Medida D	20 mm
Medida l	13 mm
Medida L	3000 mm
Medida M (mm)	M20
Medida t	1,5 mm
Montagem saliente	sim
Pegada de CO₂ (GWP) do berço ao portão	1,3737 kg CO₂e / 1 Metro
Rosca	M20x1,5
Superfície	eletrogalvanizado
Superfície escovada	não
Superfície polida	não
Versão dos tubos	rígido com rosca

Todos os tipos

Todos os tipos

Tipo	Medida D	Medida L	Medida t	Rosca	Ref.	Quantidade	Qte. minima fornec.
SM16W G	16 mm	3000 mm	1,3 mm	M16x1,5	2046861	m	30 m
SM20W G	20 mm	3000 mm	1,5 mm	M20x1,5	2046862	m	30 m
SM25W G	25 mm	3000 mm	1,5 mm	M25x1,5	2046863	m	30 m
SM32W G	32 mm	3000 mm	1,5 mm	M32x1,5	2046864	m	21 m
SM40W G	40 mm	3000 mm	1,5 mm	M40x1,5	2046865	m	15 m
SM50W G	50 mm	3000 mm	1,5 mm	M50x1,5	2046866	m	15 m
SM63W G	63 mm	3000 mm	1,7 mm	M63x1,5	2046867	m	9 m

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.

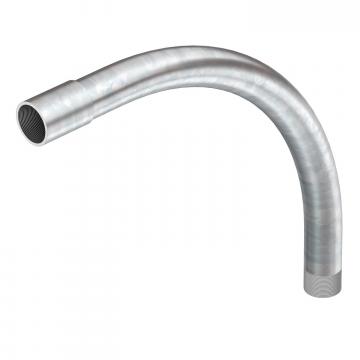

Ângulo metálico galvanizado por imersão a quente após maquinação, com rosca	SBNM20 G	2046779	Unidade	25 Unidade

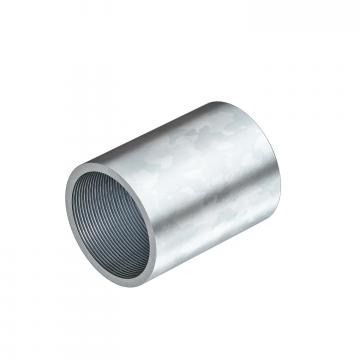

União metálica eletrogalvanizada, com rosca	SVM20W G	2046876	Unidade	50 Unidade
