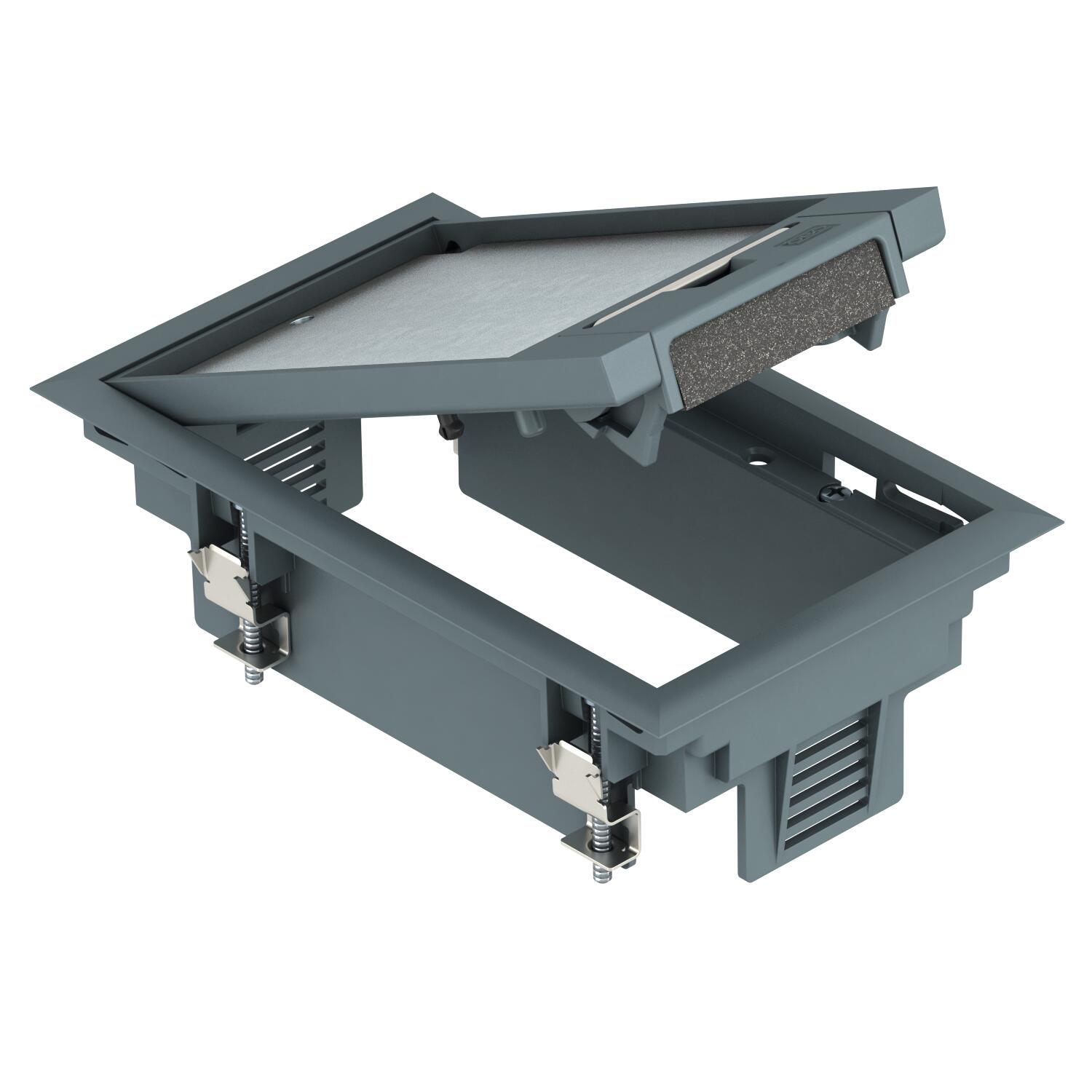

Tampa de encastramento GES2 com pega
Ref. 7405116 | EAN 4012195102182
- Descrição do produto
-
Descrição do produtoTampa de encastramento com pega para até 3 aparelhos Modul 45 em um suporte universal UT3, utilização em sistemas de calhas de pavimento em interiores.
Tampa de encastramento com pega, de 1 compartimento, para a instalação de suportes de aparelhos MT2.
-
- Dados técnicos
-
Dados técnicos

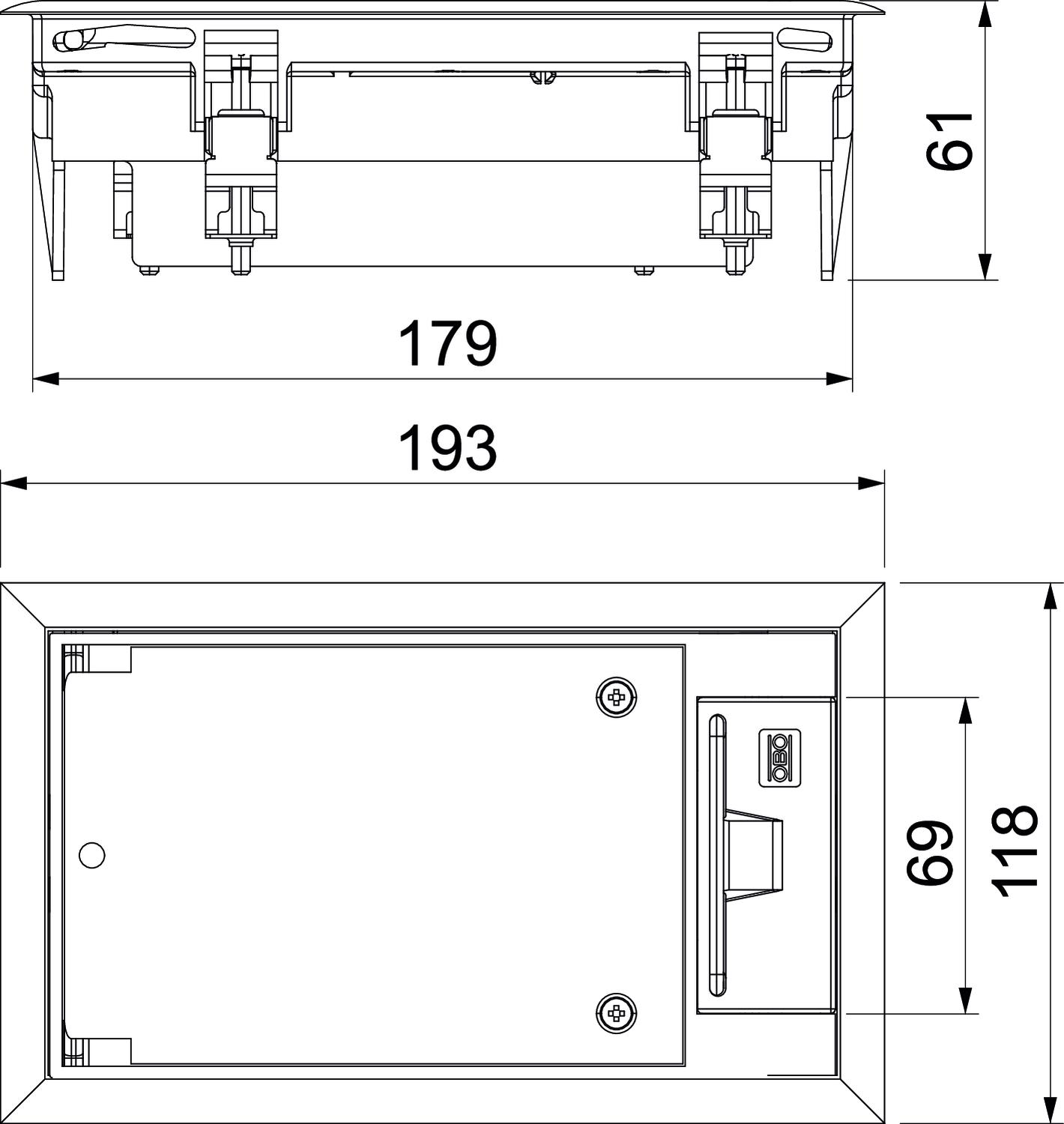

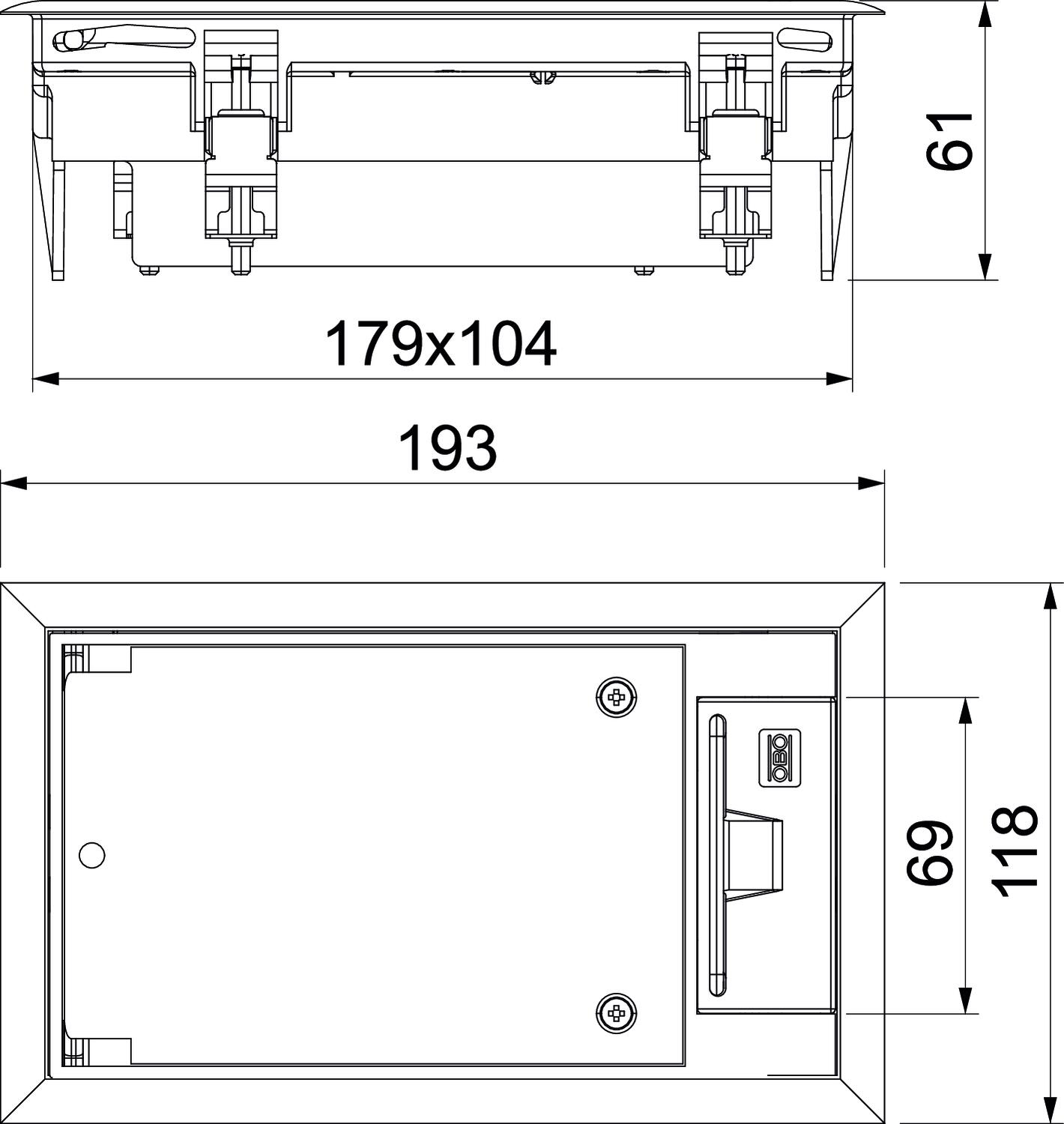

Adequado para uso exterior não Altura mín. do pavimento 73 mm Apropriado para calha de chão fechada no pavimento não Apropriado para calha de instalação no pavimento sim Apropriado para calha de pavimento para betonilha sim Apropriado para instalação de pavimento côncavo não Apropriado para instalação em chão falso não Apropriado para tratamento a húmido não Carga vertical, grande área até 3.000 N Carga vertical, pequena área até 3.000 N Com espaço para revestimento do pavimento sim Comprimento de instalação 180 mm Comprimento exterior 194 mm Cor cinzento; RAL 7011 Design da estrutura Estrutura de proteção da carpete Dimensão 192x118x70 Espessura do revestimento do pavimento 5 mm Grau de proteção (IP), em não utilização IP40 Grau de proteção (IP), em utilização IP20 Grau de proteção código IK IK08 Largura de instalação 104 mm Largura exterior 118 mm Material Poliamida Mecanismo de abertura Pega Modelo para cargas pesadas não Número de suportes de aparelhos 1 Número dos aparelhos a instalar 3 Permissões VDE Possibilidade de montagem de vedante não Profundidade de instalação 73 mm Suporte para instalação de suportes de aparelhos. sim Tamanho nominal para unidades de montagem de aparelhos 2 Tipo de sistema de instalação UT3 Tratamento do pavimento seco Versão retangular Versão da saída de cabos Saída de cabos oscilável - Todos os tipos
-
Acessórios do sistema
Produtos Tipo Ref. Quantidade Qte. minima fornec.
Suporte de montagem para conectores de dados, comprimento 165 mm
MTU 2 7407836 1 Unidade

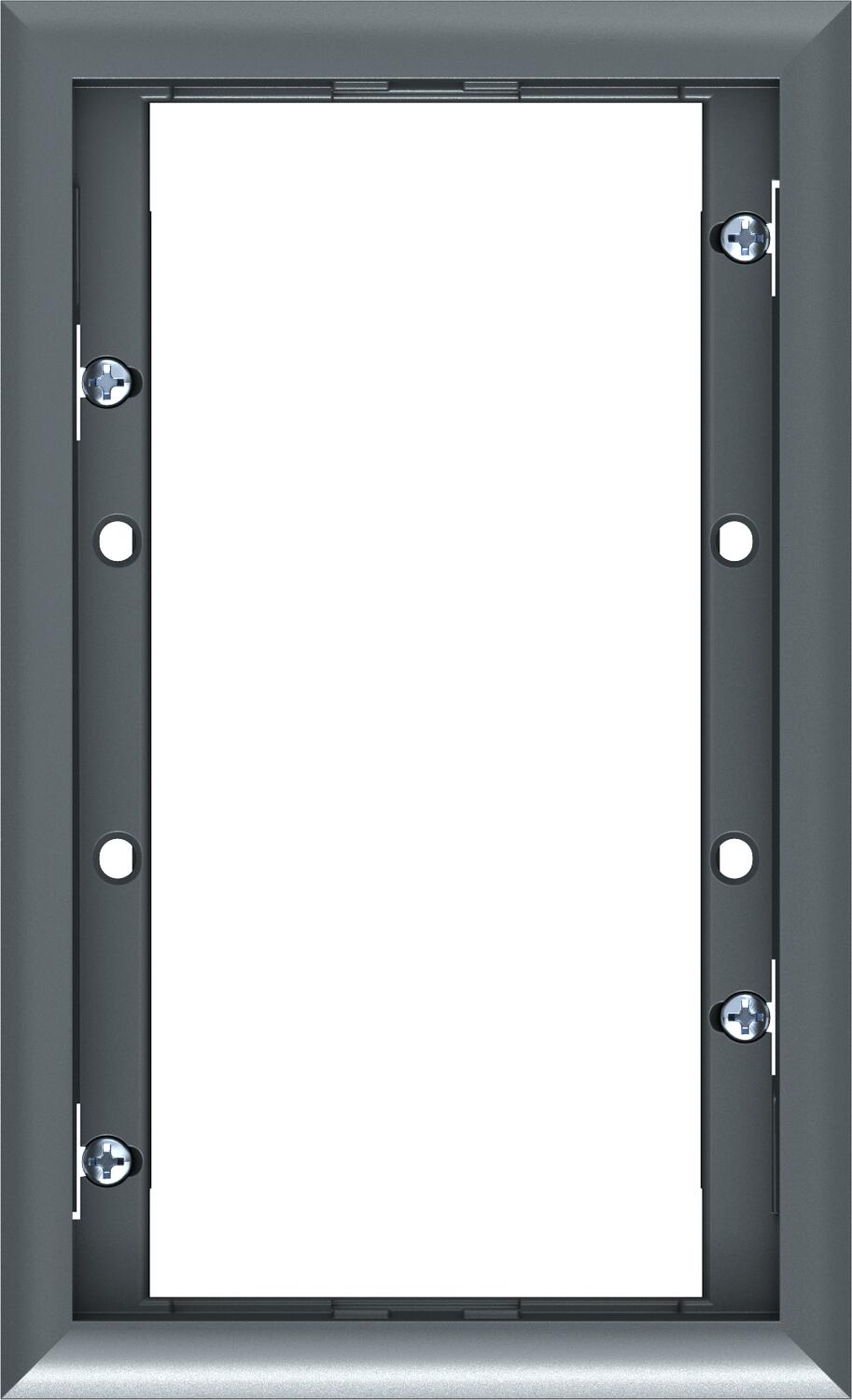

Suporte universal UT3, com espelho para aparelhos Modul 45®, comprimento do sistema 165 mm
UT3 45 3 7408723 1 Unidade - Downloads
-
Ficha técnica GES2 U 7011 / 7405116 , 0.14MB , pdfDeclaração de conformidade UE GES2 U 7011 / 7405116 , 0.16MB , pdfMarca de aprovação Marca de aprovação VDE GES , 0.12MB , pdfNão estão disponíveis quaisquer memórias descritivas para este produto
