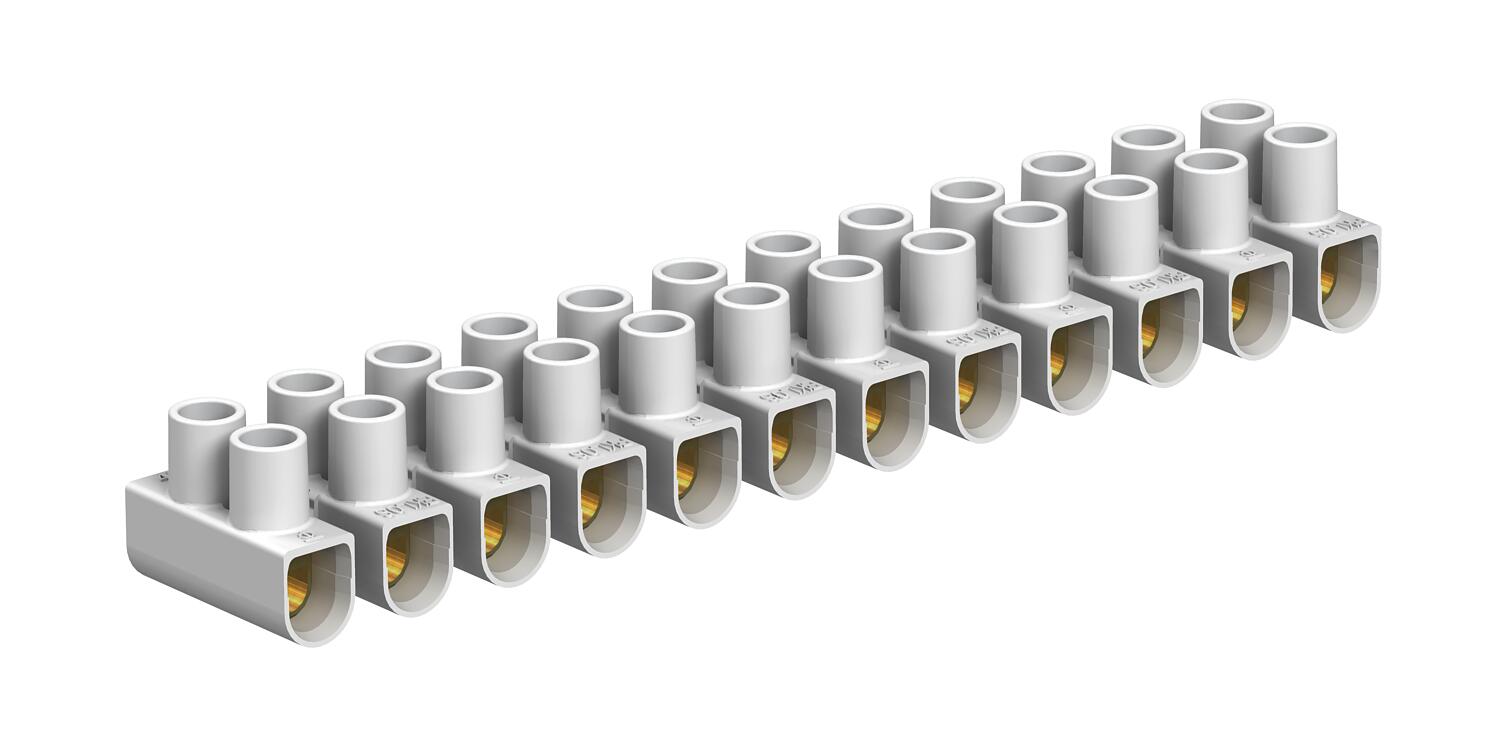

Régua de junção, 4 mm², polipropileno

Ref. 2056070 | EAN 4012195702610

2056070 / 72 CE WS/EKL 0 S
12
4 mm²
450 V
branco
Descrição do produto
Descrição do produto
Testada de acordo com a norma EN 60998.

Bornes em aço, parafusos em aço, galvanizados a zinco, de 12 polos, réguas separáveis em réguas de bornes individuais através de "twist'n'pull".

Parafusos imperdíveis.

Temperatura ambiente máx. permitida conforme EN 60998: -5 a +80 °C.

Secção transversal nominal: 4 mm²

Tensão nominal: 450 V

Corrente nominal: 32 A

Ligação máxima por borne: 4 mm² de cabo unifilar ou 2,5 mm² de cabo mulifiliar/flexível.
  • AENOR, Producto Certificado, Espanha
  • CEBEC, Bélgica
  • KEMA-KEUR, Holanda
  • Österreichischer Verband für Elektrotechnik (Associação Austríaca para a Electrotecnia), Áustria
  • VDE (Associação de Eletrotécnia, Eletrónica e Tecnologias da Informação), Alemanha
  • AFNOR, selo de garantia qualidade do Instituto de normalização francês
  • Livre de halogéneos: sem cloro, flúor e bromo
  • resistente ao fogo a 850°C
  • Communautés Européennes, Declaração de Conformidade CE conforme as directivas CE
  • Secção transversal nominal de 4 mm²
Dados técnicos

Dimensões

Altura 13 mm
Apropriada para condutor flexível sim
Apropriada para condutor multifilar sim
Apropriada para condutor unifilar sim
Comprimento 95 mm
Cor branco
Corrente nominal 32 A
Dimensão 4,0mm²
Distância cêntrica entre os furos 8,1 mm
Gama de temperaturas de aplicação máx. 80 °C
Gama de temperaturas de aplicação mín. -5 °C
Largura 16,6 mm
Material Polipropileno
Número de polos 12
Número de pontos de aperto 12
Número de pontos de aperto por polo 2
Posição de ligação lateralmente
Requer placa terminal não
Secção Ligação máxima por borne: 4 mm² de cabo unifilar ou 2,5 mm² de cabo mulifiliar/flexível mm²
Secção transversal nominal mín. 4 mm²
Secção transversão do condutor conectável de fio fino sem ponteira máx. 4 mm²
Secção transversão do condutor conectável de fio fino sem ponteira mín. 1 mm²
Secção transversão do condutor conectável de um fio máx. 4 mm²
Secção transversão do condutor conectável de um fio mín. 1 mm²
Secção transversão do condutor conectável de vários fios máx. 4 mm²
Secção transversão do condutor conectável de vários fios mín. 1 mm²
Temperatura ambiente 80 °C
Tensões nominais 450 V
Transparente não
Versão da ligação elétrica 1 Ligação de parafuso
Versão da ligação elétrica 2 Ligação de parafuso
Versão verificada quanto a explosões não
Todos os tipos

Todos os tipos

Tipo Número de pontos de aperto Secção transversal nominal mín. Tensões nominais Cor Ref. Quantidade Qte. minima fornec.
72 CE WS/EKL 0 S 12 4 mm² 450 V branco 2056070
10 Unidade
