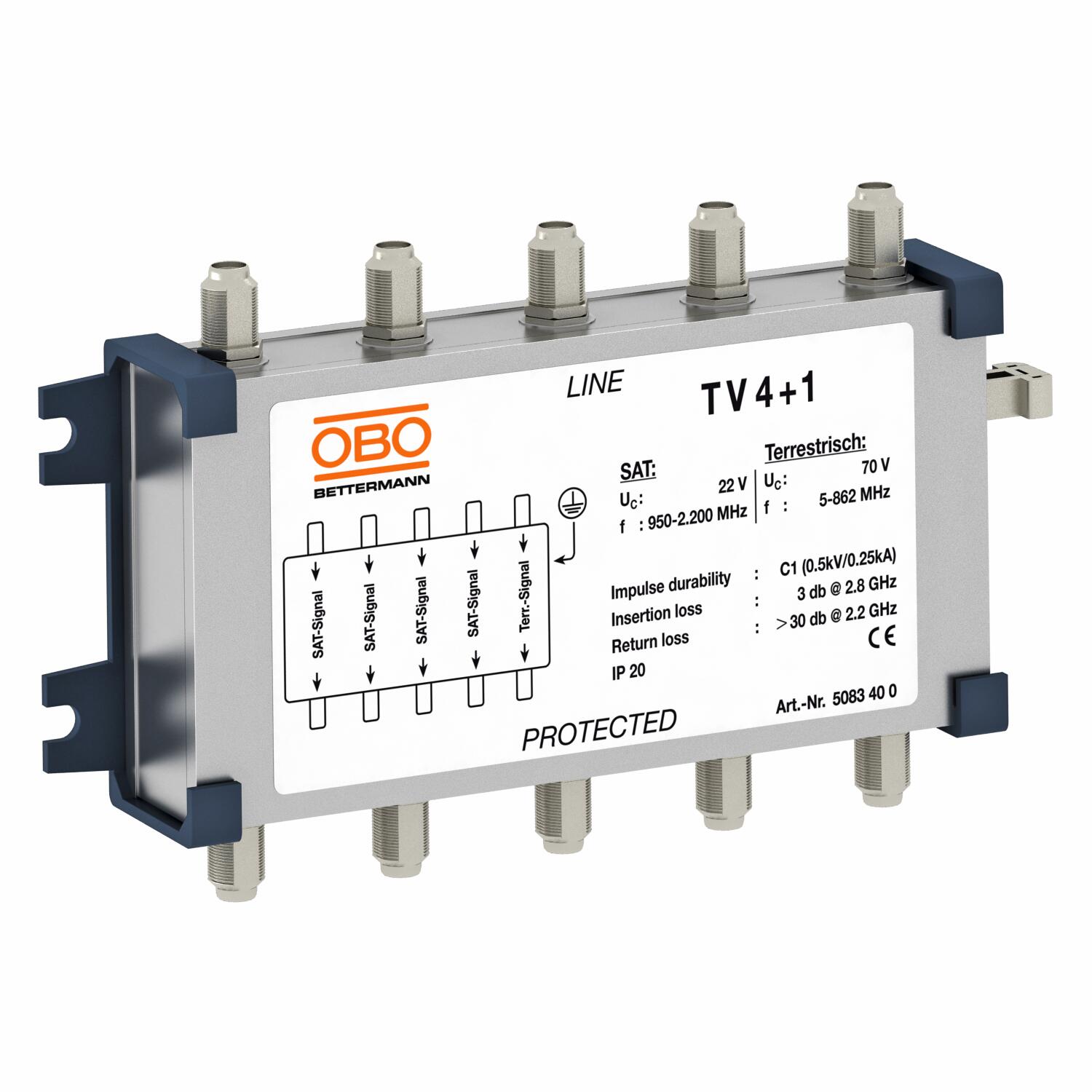

Protetor coaxial para Multiswitch SAT e cabo

Ref. 5083400 | EAN 4012195022978

Ref. / Tipo	5083400 / TV 4+1

Número de polos	5

Tensão continua máxima CA	130 V

Tensão continua máxima CC	185 V

Sistema de encaixe	F

Descrição do produto

Descrição do produto

Proteção coaxial de cabos de dados para estações recetoras de TV

• Proteção de até quatro cabos SAT
• Proteção de um cabo terra por ex. DVB-T
• Montagem simples através de parafusos e suporte
• Com conetor F
• Perfeita capacidade de transmissão com tecnologia de 75 Ohm.

Aplicação: proteção de sistemas de TV e SAT, Multiswitsches, recetores como recetor DVB-T

Dados técnicos

Dados técnicos

Amortecimento de inserção (Insertion loss)	≤3 dB
Blindagem	directo
Capacidade (fio-fio)	<500 pF
Capacidade (fio-terra)	<500 pF
Contacto para telecomunicações	não
Corrente de carga nominal CA	1,4 A
Corrente de carga nominal CC	2 A
Corrente de impulso	2,5 kA
Corrente de impulso \| Entrada terrestre	1
Corrente transitória total (8/20)	0,5 kA
Dimensão	70V
DST segundo IEC 61643-21	Classe II+III / C2+C1
Frequência limite	2800 MHz
Gama de temperaturas de aplicação máx.	80 °C
Gama de temperaturas de aplicação mín.	-40 °C
Grau de proteção	IP10
Impedância característica	75 Ω
Intensidade nominal de descarga \| Entradas SAT	300 A
Kategorie	Tipo 2+3 / C2+C1
Ligação à terra através de:	Cabo de ligação
Ligação de blindagem	sim
LPZ	1→3
Monitorização do descarregador	não

Nível de proteção	<800 V
Nível de proteção fio - fio	<800 V
Nível de proteção fio - terra	<800 V
Nível de proteção \| Entrada terrestre com In	<500 V
Nível de proteção \| Entradas SAT com In	<45 V
Norma de ensaio	IEC 61643-21
Número de polos	5
Perda de retorno	>30 dB
Potência dissipada total (10/350)	5 kA
Resistência da potência de dissipação nominal fio - fio	C2: 10 kV / 5 kA (8/20µs)
Resistência da potência de dissipação nominal fio - terra	C2: 10 kV / 5 kA (8/20µs)
Resistência de isolamento	>1 GΩ
Sinalização no aparelho	nenhuma
Sistema de encaixe	F
Tempo de resposta	<1 ns
Tensão continua máxima CA	130 V
Tensão continua máxima CC	185 V
Tensão permanente máxima Uc \| Entrada terrestre	70 V
Tensão permanente máxima Uc \| Entradas SAT	22 V
Tipo de cabo para aparelhos de proteção contra sobretensões	Cabo de dados COAX
Versão	Dispositivo de proteção fina
Versão verificada quanto a explosões	não
