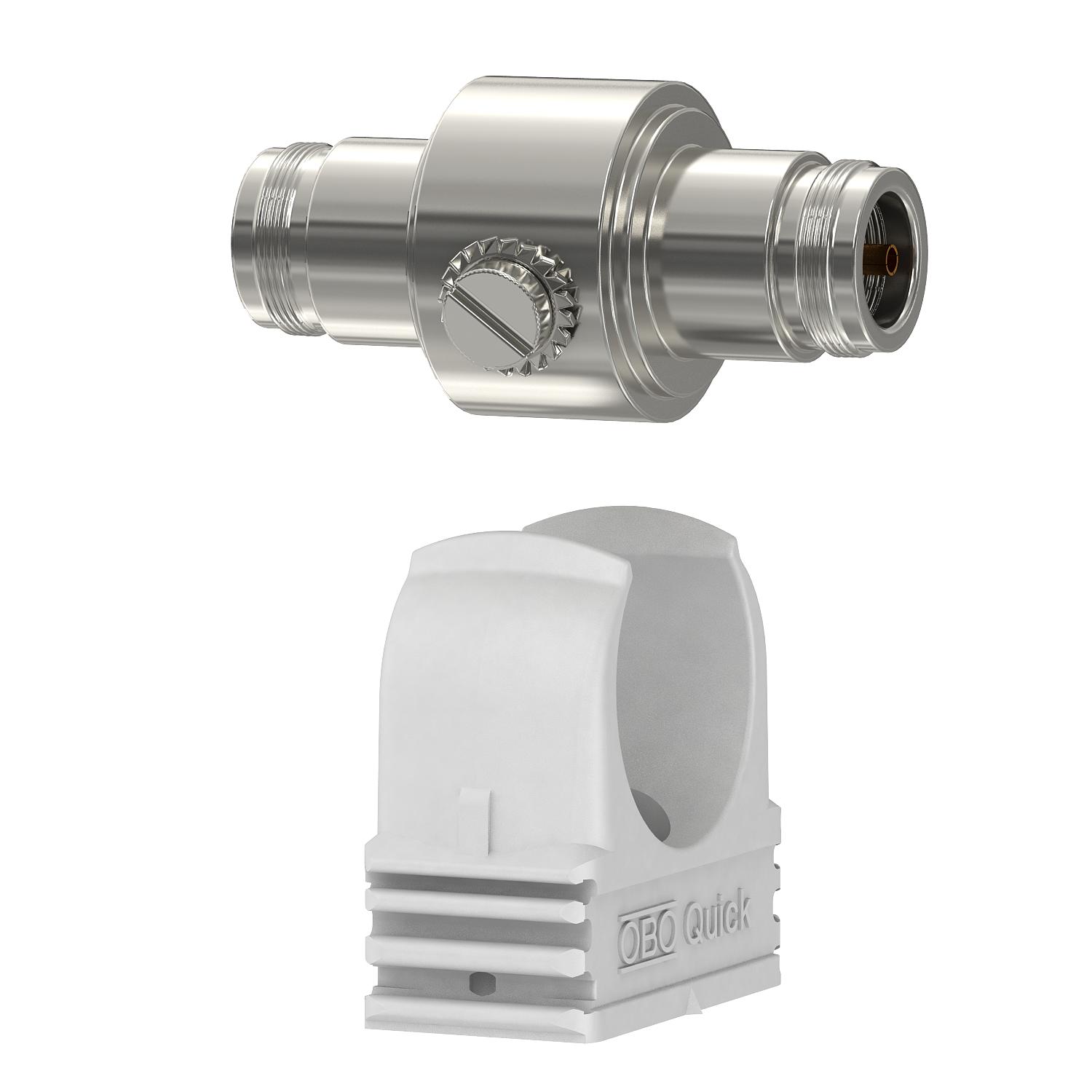

Protetor coaxial para ligação N: fêmea/fêmea
Ref. 5093988 | EAN 4012195962243
- Descrição do produto
-
Descrição do produtoProtetores coaxiais para proteção de cabos de dados
• Elevada capacidade de carga de corrente codificada 2 x 2,5 kA (10/350)
• Montagem simples (ficha de adaptação), m = conetor macho, f = conetor fêmea
• Perfeita capacidade de transmissão
• 5 anos de garantia
• Com conetor N
• Inclui abraçadeira OBO Quick M25 para uma instalação simples
-
- Dados técnicos
-
Dados técnicos
Amortecimento de inserção (Insertion loss) ≤0,62 dB Blindagem directo Capacidade (fio-fio) <10 pF Capacidade (fio-terra) <20 pF Contacto para telecomunicações não Corrente de carga nominal CA 7 A Corrente de carga nominal CC 10 A Corrente de impulso 2,5 kA Corrente transitória total (8/20) 10 kA Dimensão 130V DST segundo IEC 61643-21 Classe I+II / D1+C2 Frequência limite 3000 MHz Gama de temperaturas de aplicação máx. 80 °C Gama de temperaturas de aplicação mín. -40 °C Grau de proteção IP40 Impedância característica 50 Ω Kategorie Tipo 1+2 / D1+C2 Ligação de blindagem sim LPZ 0→2 Monitorização do descarregador não Nível de proteção <800 V Nível de proteção fio - fio <800 V Nível de proteção fio - terra <800 V Norma de ensaio IEC 61643-21 Número de polos 1 Perda de retorno ≥14 dB Potência dissipada total (10/350) 5 kA Resistência da potência de dissipação nominal fio - fio C2: 10 kV / 5 kA (8/20µs) Resistência da potência de dissipação nominal fio - terra C2: 10 kV / 5 kA (8/20µs) Resistência de isolamento >1 GΩ Sinalização no aparelho nenhuma Sistema de encaixe N Tensão continua máxima CA 130 V Tensão continua máxima CC 185 V Tipo de cabo para aparelhos de proteção contra sobretensões Cabo de dados COAX Versão verificada quanto a explosões não - Todos os tipos
- Downloads
-
Ficha técnica DS-N W/W / 5093988 , 0.19MB , pdfNotas explicativas Guia para proteção contra descargas atmosféricas , 2.10MB , pdfCatálogo Überspannungsschutz , 28.42MB , pdfInformação técnica Informação técnica DS-N , 0.06MB , pdfInformação técnica Informação técnica DS-N...; DS-BNC...; DS-TNC...; DS-F... , 0.06MB , pdf
