Protetor coaxial para ligação BNC: macho/fêmea

Ref. 5093252 | EAN 4012195391036

Ref. / Tipo	5093252 / DS-BNC M/W

Número de polos	1

Tensão continua máxima CA	130 V

Tensão continua máxima CC	185 V

Sistema de encaixe	BNC

Descrição do produto

Descrição do produto

Protetores coaxiais para para proteção de cabos de dados

• Proteção básica
• Elevada capacidade de carga de corrente codificada 2 x 2,5 kA (10/350)
• Montagem simples (adaptador), m = conetor macho, f = conetor fêmea
• Diferentes combinações de ligações
• Com conetor BNC
• Perfeita capacidade de transmissão

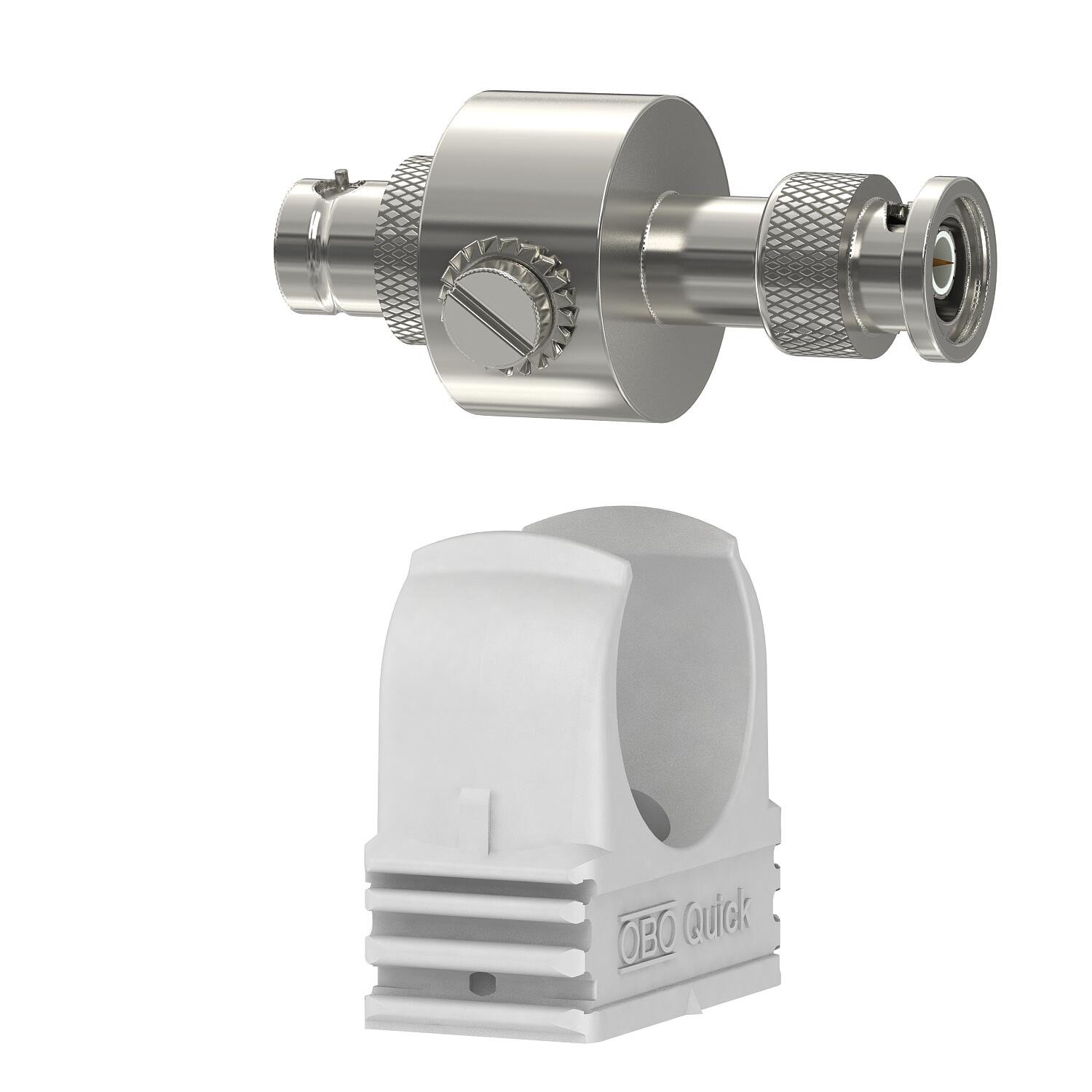

• Inclui abraçadeira OBO Quick M25 para uma instalação simples

Dados técnicos

Dados técnicos

Amortecimento de inserção (Insertion loss)	≤0,95 dB
Blindagem	directo
Capacidade (fio-fio)	<40 pF
Capacidade (fio-terra)	<20 pF
Contacto para telecomunicações	não
Corrente de carga nominal CA	7 A
Corrente de carga nominal CC	10 A
Corrente de impulso	2,5 kA
Corrente transitória total (8/20)	10 kA
Dimensão	130V
DST segundo IEC 61643-21	Classe I+II / D1+C2
Frequência limite	2200 MHz
Gama de temperaturas de aplicação máx.	80 °C
Gama de temperaturas de aplicação mín.	-40 °C
Grau de proteção	IP40
Impedância característica	50 Ω
Kategorie	Tipo 1+2 / D1+C2
Ligação de blindagem	sim

LPZ	0→2
Monitorização do descarregador	não
Nível de proteção	<800 V
Nível de proteção fio - fio	<800 V
Nível de proteção fio - terra	<800 V
Norma de ensaio	IEC 61643-21
Número de polos	1
Perda de retorno	≥14 dB
Potência dissipada total (10/350)	D1: 5 kA
Resistência da potência de dissipação nominal fio - fio	C2: 10 kV / 5 kA (8/20µs)
Resistência da potência de dissipação nominal fio - terra	C2: 10 kV / 5 kA (8/20µs)
Resistência de isolamento	>1 GΩ
Sinalização no aparelho	nenhuma
Sistema de encaixe	BNC
Tensão continua máxima CA	130 V
Tensão continua máxima CC	185 V
Tipo de cabo para aparelhos de proteção contra sobretensões	Cabo de dados COAX
Versão verificada quanto a explosões	não
