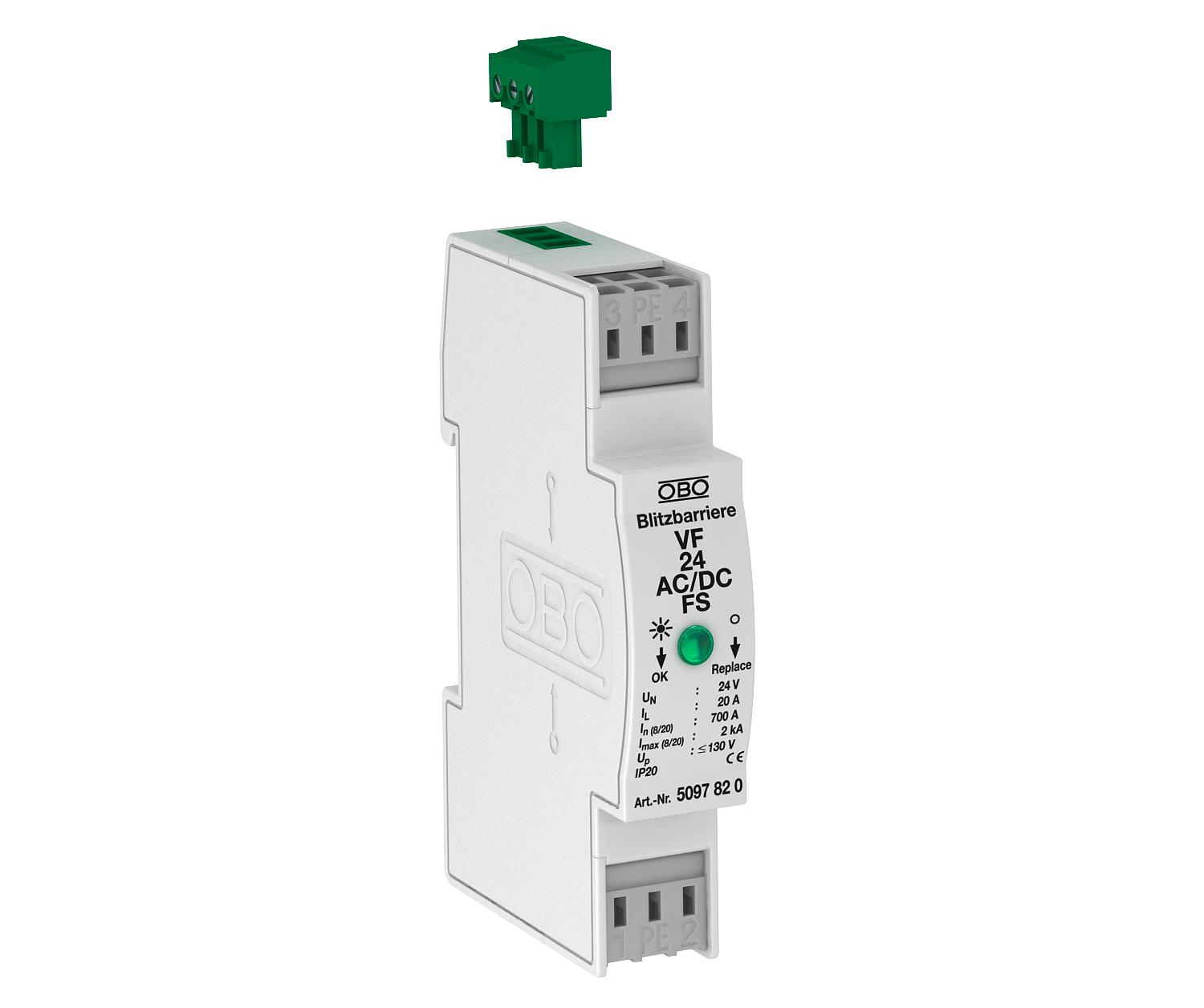

Proteção MCR para alimentação de energia, 2 polos, com sinalização remota 24 V AC/DC 2 | 34 | 46 | IP20

Proteção MCR para alimentação de energia, 2 polos, com sinalização remota 24 V AC/DC

Ref. 5097820 | EAN 4012195578185

Ref. / Tipo	5097820 / VF24-AC/DC-FS

Versão do polo	2

Tensão continua máxima CA	34 V

Tensão continua máxima CC	46 V

Grau de proteção	IP20

Descrição do produto

Descrição do produto

Proteção contra sobretensões/proteção fina de redes tipo 3 conforme EN 61643-11 com sinalização à distância

• Com sinalização à distância: contacto de inversão sem potencial
• Indicada para sistemas de tensão alternada e contínua
• Com indicador ótico de funcionamento
• Com bornes de ligação fáceis de montar e sem parafusos

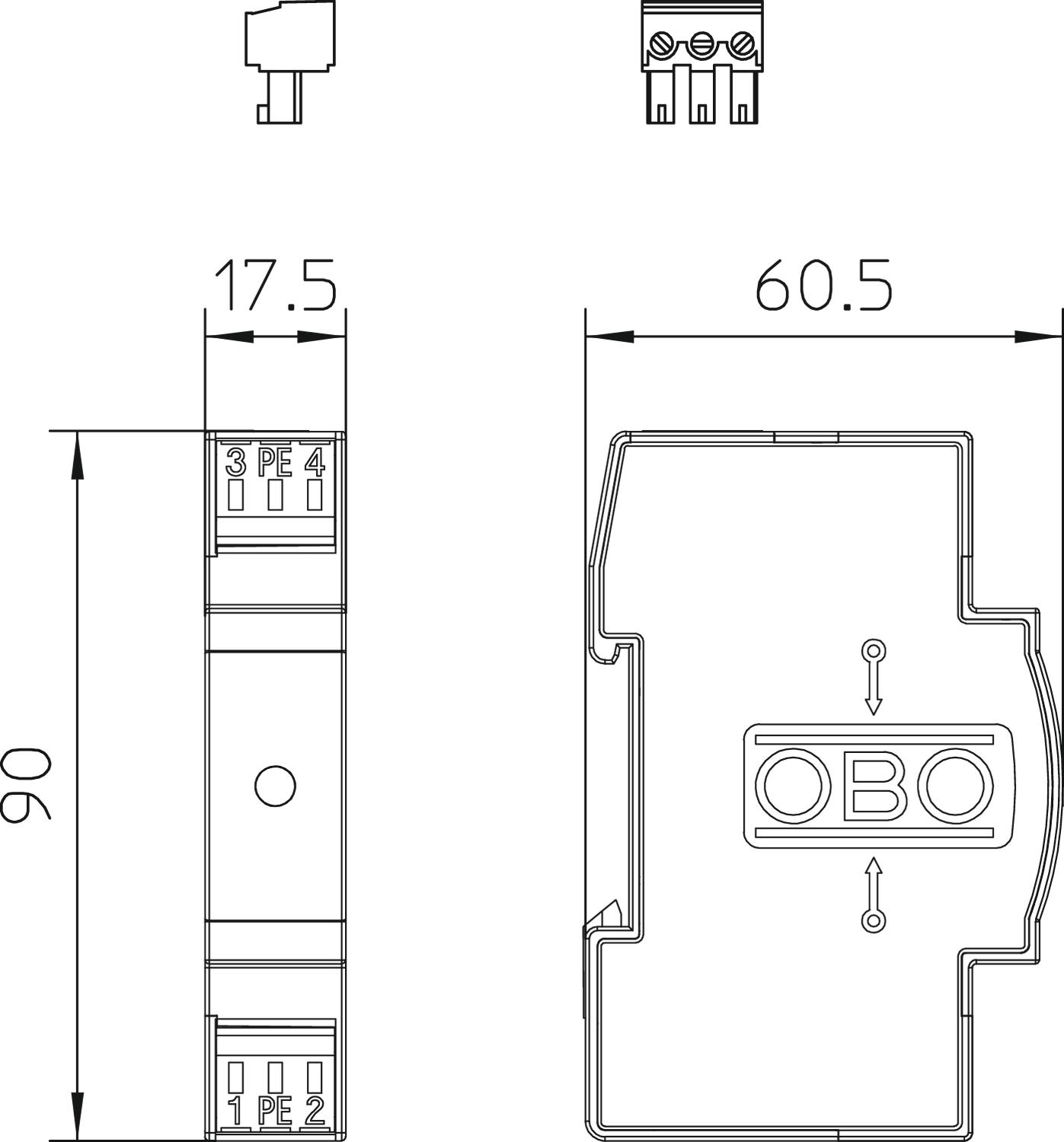

• Dimensões modulares reduzidas de 17,5 mm
• Conexão em estrela

Aplicação: utilização universal em calha DIN 35 mm em caixas de distribuição convencionais.

Dados técnicos

Dados técnicos

Classe de verificação tipo 3	sim
Classificação segundo EN 61643-11	Tipo 3
Classificação segundo IEC 61643-1	classe III
Configuração de rede	outros
Contactos FM	Inversor
Dimensão	24V AC
Fluxo de ar	não
Fusível máx. a montante	16 A
Grau de proteção	IP20
Intensidade nominal de descarga (8/20 µs)	0,7 kA
LPZ	2→3
Nível de proteção fio - fio	<160 V
Nível de proteção fio - terra	<1200 V
Nível de proteção [L-N]	≤1000
Número de polos	3

OBO_Corrente de carga nominal (terminal de entrada/de saída)	20 A
Potência de dissipação máxima (8/20 μs)	2 kA
Proteção máxima da rede elétrica contra sobretensões	16
Secção transversal do condutor rígida (de um fio/vários fios) máx.	2,5 mm²
Secção transversal do condutor rígida (de um fio/vários fios) mín.	0,14 mm²
Sinalização à distância	sim
Sinalização no aparelho	ótico
Temperatura operacional máx.	80 °C
Temperatura operacional mín.	-40 °C
Tempo de resposta	<25 ns
Tensão continua máxima CA	34 V
Tensão continua máxima CC	46 V
Tensão nominal CA (50 / 60 Hz)	24 V
Tipo de montagem	Calha DIN de 35 mm
Versão do polo	2
