Proteção MCR para alimentação de energia, 2 polos 230 V 2 | 255 | 350 | IP20

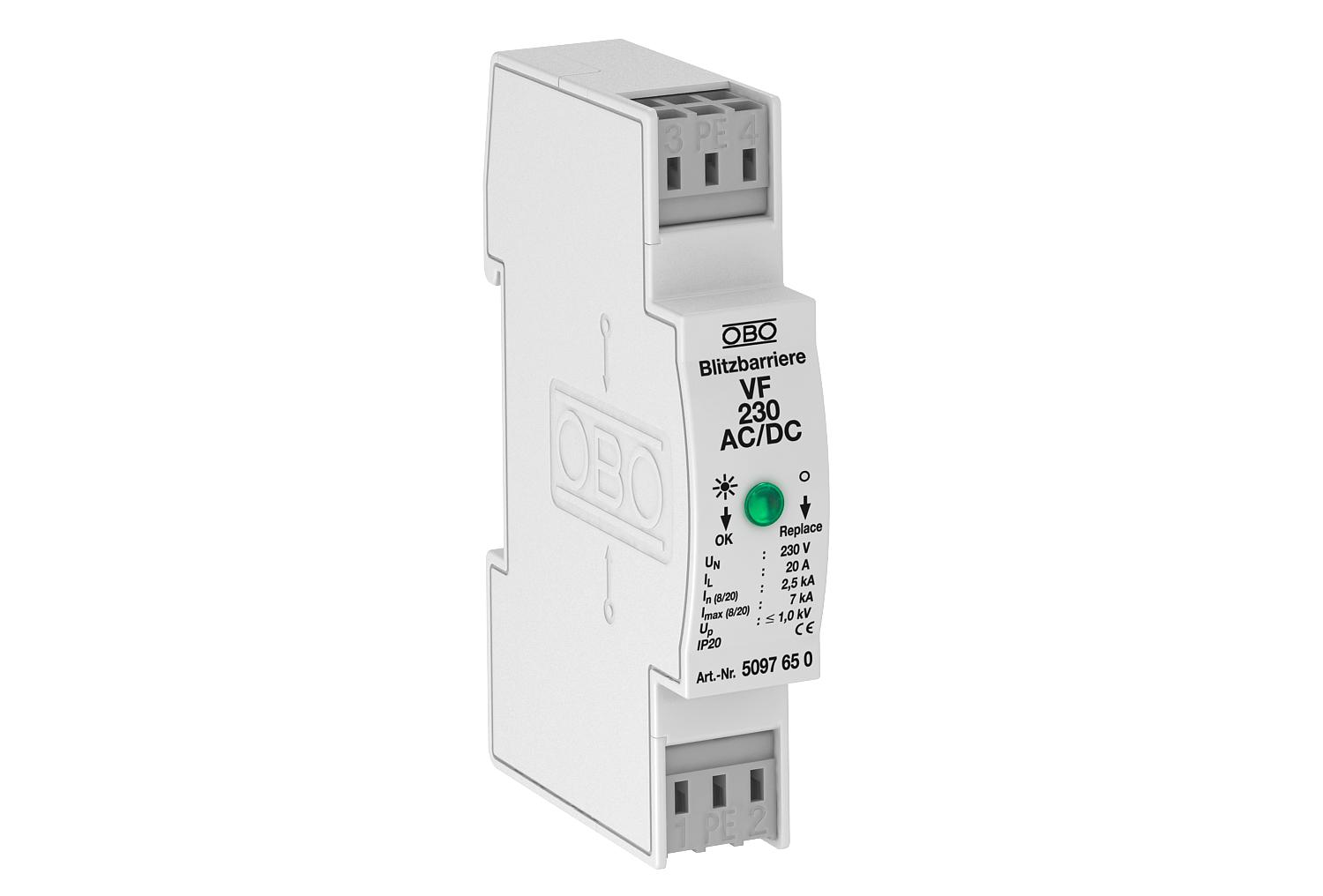

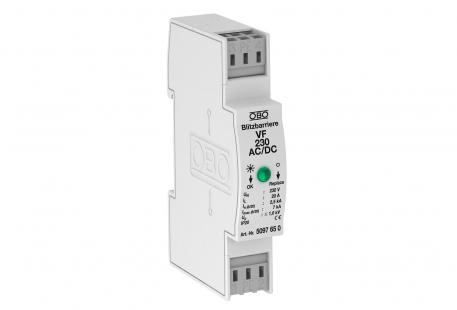

Proteção MCR para alimentação de energia, 2 polos 230 V

Ref. 5097650 | EAN 4012195578161

Ref. / Tipo

Versão do polo	2

Tensão continua máxima CA

Tensão continua máxima CC

Grau de proteção	IP20

Descrição do produto

Descrição do produto

Aparelho de proteção contra sobretensões/proteção fina de redes tipo 3, conforme EN 61643-11

• Indicado para sistemas de tensão contínua e alternada

• Com indicador ótico de funcionamento

• Com ligadores fáceis de montar e sem parafusos

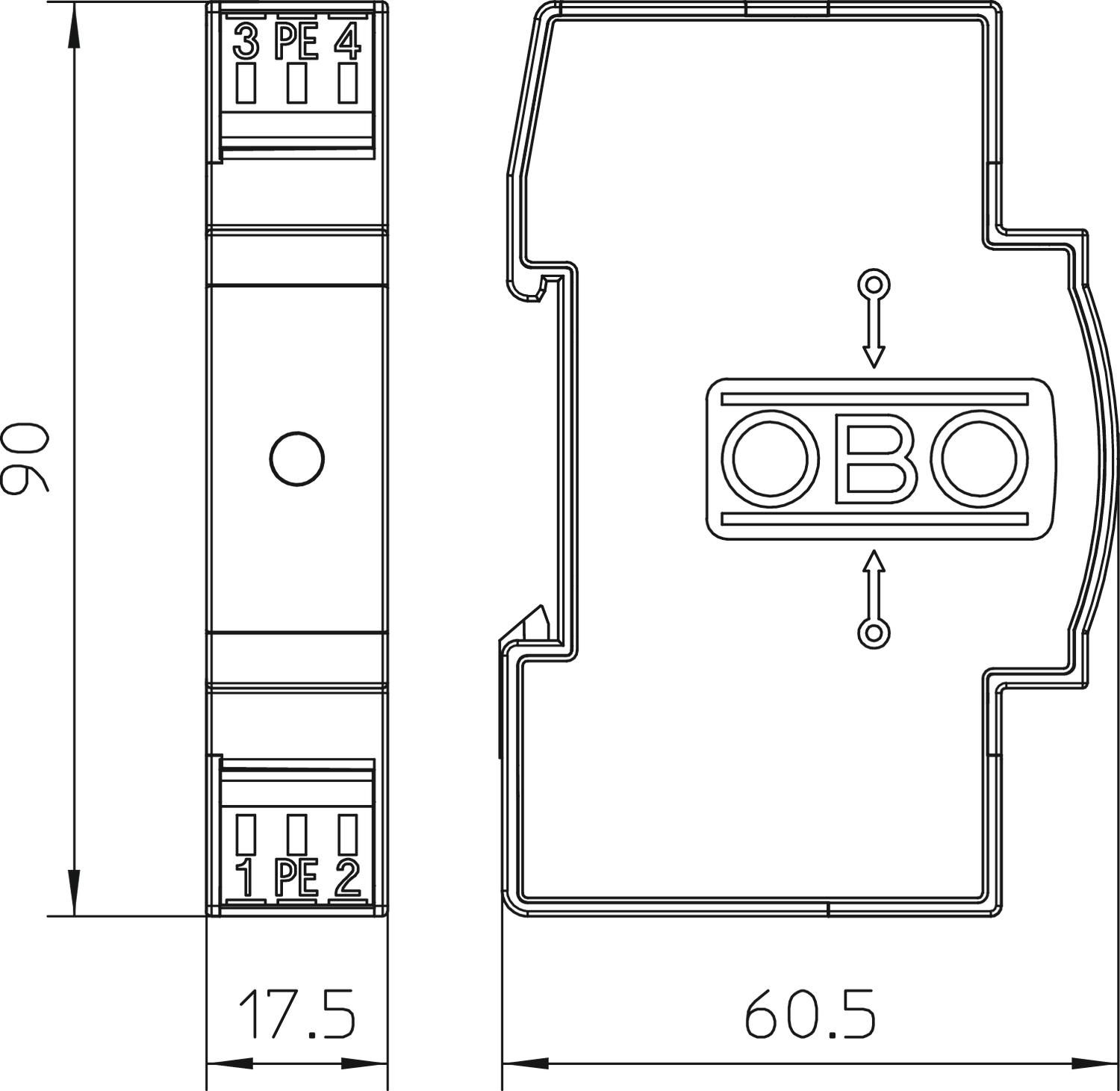

• Dimensões modulares reduzidas de 17,5 mm

• Conexão em estrela

Aplicação: utilização universal em perfis de 35 mm em todos os quadros de distribuição convencionais.

Dados técnicos

Dados técnicos

Classe de verificação tipo 3	sim
Classificação segundo EN 61643-11	Tipo 3
Classificação segundo IEC 61643-1	classe III
Configuração de rede	outros
Dimensão	230V AC
Fluxo de ar	não
Fusível máx. a montante	20 A
Grau de proteção	IP20
Intensidade nominal de descarga (8/20 µs)	2,5 kA
LPZ	2→3
Nível de proteção fio - fio	<1000 V
Nível de proteção fio - terra	<1400 V
Nível de proteção [L-N]	≤1,0
Número de polos	3
OBO_Corrente de carga nominal (terminal de entrada/de saída)	20 A
Potência de dissipação máxima (8/20 μs)	7 kA
Proteção máxima da rede elétrica contra sobretensões	20

Secção transversal do condutor rígida (de um fio/vários fios) máx.	2,5 mm²
Secção transversal do condutor rígida (de um fio/vários fios) mín.	0,14 mm²
Secção transversal flexível (de fio fino) mín.	2,5 mm²
Sinalização à distância	não
Sinalização no aparelho	ótico
Temperatura operacional máx.	80 °C
Temperatura operacional mín.	-40 °C
Tempo de resposta	<25 ns
Tensão continua máxima CA	255 V
Tensão continua máxima CC	350 V
Tensão nominal CA (50 / 60 Hz)	230 V
Tipo de cabo para aparelhos de proteção contra sobretensões	Cabo de energia AC
Tipo de montagem	Calha DIN de 35 mm
Versão	Versão 230V
Versão do polo	2
Versão verificada quanto a explosões	não

Todos os tipos

Todos os tipos

Tipo	Versão do polo	Tensão continua máxima CA	Tensão continua máxima CC	Grau de proteção	Ref.	Quantidade	Qte. minima fornec.
VF12-AC DC	2	13,5 V	18 V	IP20	5097453	Unidade	1 Unidade
VF24-AC/DC	2	34 V	46 V	IP20	5097607	Unidade	1 Unidade
VF48-AC/DC	2	60 V	80 V	IP20	5097615	Unidade	1 Unidade
VF60-AC/DC	2	80 V	110 V	IP20	5097623	Unidade	1 Unidade
VF110-AC DC	2	150 V	200 V	IP20	5097631	Unidade	1 Unidade
VF230-AC/DC	2	255 V	350 V	IP20	5097650	Unidade	1 Unidade
