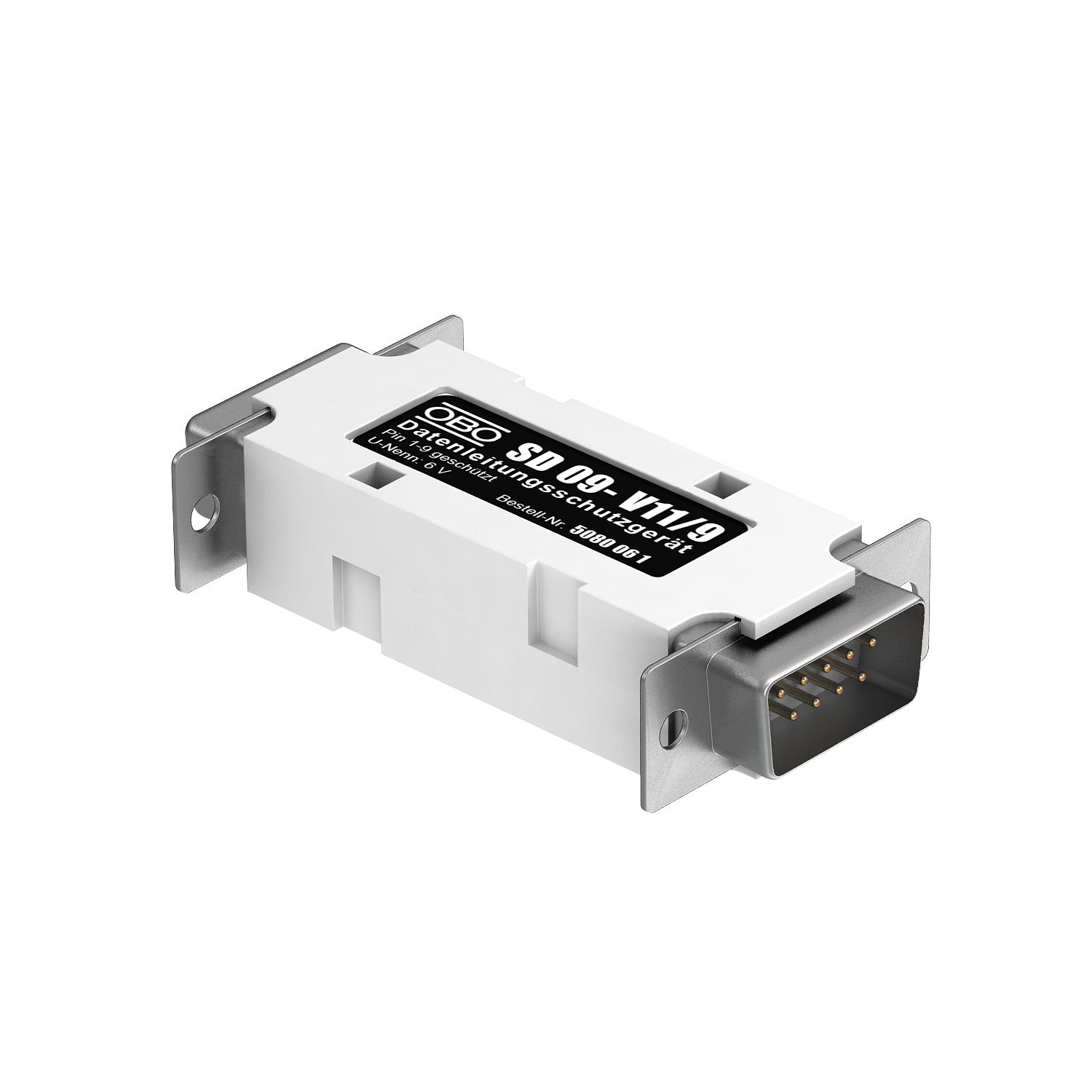

Proteção fina para interface RS485 de 9 polos
Ref. 5080061 | EAN 4012195916277
- Descrição do produto
-
Descrição do produtoDispositivo de proteção para cabos de dados para interfaces em série
• Disponíveis diferentes conetores de ligação
• Baixo nível de proteção
Aplicação: SPS, sistemas de alarme, controlos
-
- Dados técnicos
-
Dimensões
Altura 34 mm Blindagem directo Comprimento 60 mm Contacto para telecomunicações não Dimensão 6V DST segundo IEC 61643-21 Classe III / C1 Gama de temperaturas de aplicação máx. 80 °C Gama de temperaturas de aplicação mín. -40 °C Grau de proteção IP40 Kategorie Tipo 3 / C1 Largura 16 mm Ligação de blindagem sim LPZ 2→3 Monitorização do descarregador não Nível de proteção fio - fio <100 V Nível de proteção fio - fio com 1kV/µs (C3) <10 V Nível de proteção fio - terra <100 V Nível de proteção fio - terra com 1kV/µs (C3) <10 Norma de ensaio IEC 61643-21 Número de polos 9 Resistência da potência de dissipação nominal fio - fio 0,75 kA (8/20µs) Resistência da potência de dissipação nominal fio - terra 0,75 kA (8/20µs) Sistema de encaixe D-Sub 9 pinos Tempo de resposta <10 ns Tensão continua máxima CA 5,2 V Tensão continua máxima CC 8 V Tensões nominais 6 V Versão SUB-D-9; V11 RS485 Versão verificada quanto a explosões não - Todos os tipos
