Proteção fina 8-F para redes Ethernet (classe D/CAT 5) 8 | Proteção fina, 8 fios + blindagem | | 6 | RJ45 8(8)

Proteção fina 8-F para redes Ethernet (classe D/CAT 5)

Ref. 5081990 | EAN 4012196415694

Ref. / Tipo	5081990 / RJ45 S-ATM 8-F

Número de polos	8

Versão	Proteção fina, 8 fios + blindagem

Tensão continua máxima CC	6 V

Sistema de encaixe	RJ45 8(8)

Descrição do produto

Descrição do produto

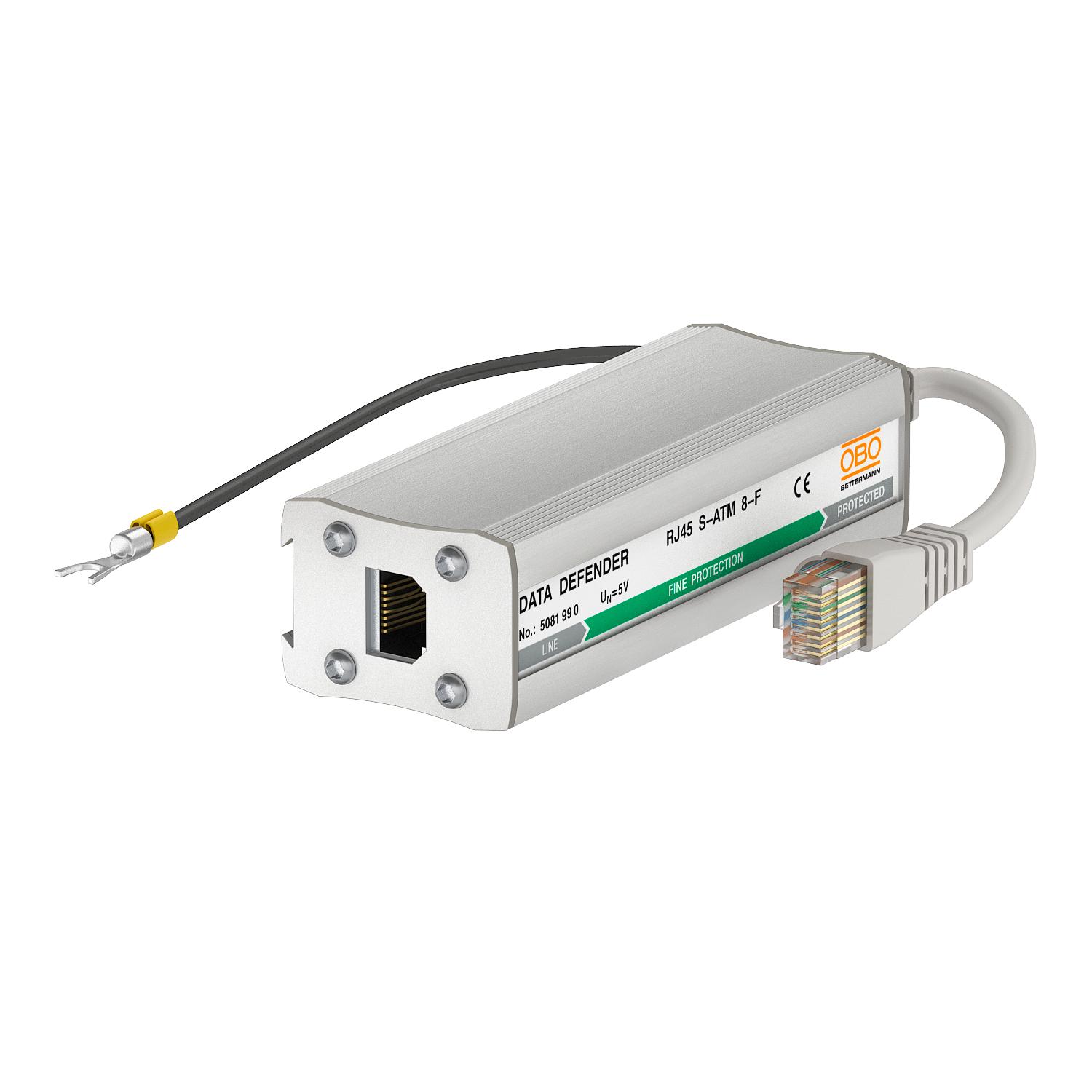

Dispositivo universal de proteção de cabos de dados para redes e telecomunicações
• Em caixa de alumínio
• Proteção de 8 fios

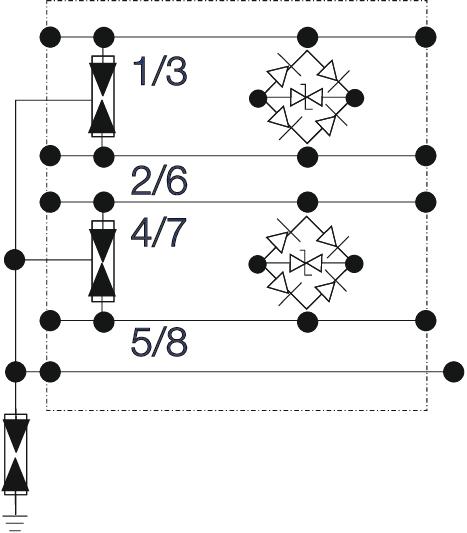

• Com circuito de proteção de dois níveis
• Montagem simples
• Com conector RJ-45-Western
• Inclui cabo de ligação de 150 mm com conectores RJ-45
• Conector Cat-5e, 10BaseT, 100BaseT, 1000BaseT
• Montagem em perfil com acessórios DLS-BS (5082 38 2)

Aplicação: para sistemas analógicos, RDIS, DSL, Ethernet Twisted Pair.
• Utilizável em redes da classe D ou CAT 5
• Possibilidade de encaixe em calha DIN ou montagem direta no aparelho terminal
• Instalação simples através de ligação RJ45
• Características de transmissão otimizadas

Dados técnicos

Dados técnicos

Amortecimento de inserção (Insertion loss)	<3 @ 150 MHz dB
Blindagem	directo
Capacidade (fio-fio)	<50 pF
Capacidade (fio-terra)	<10 pF
Corrente transitória total (8/20)	7,5 kA

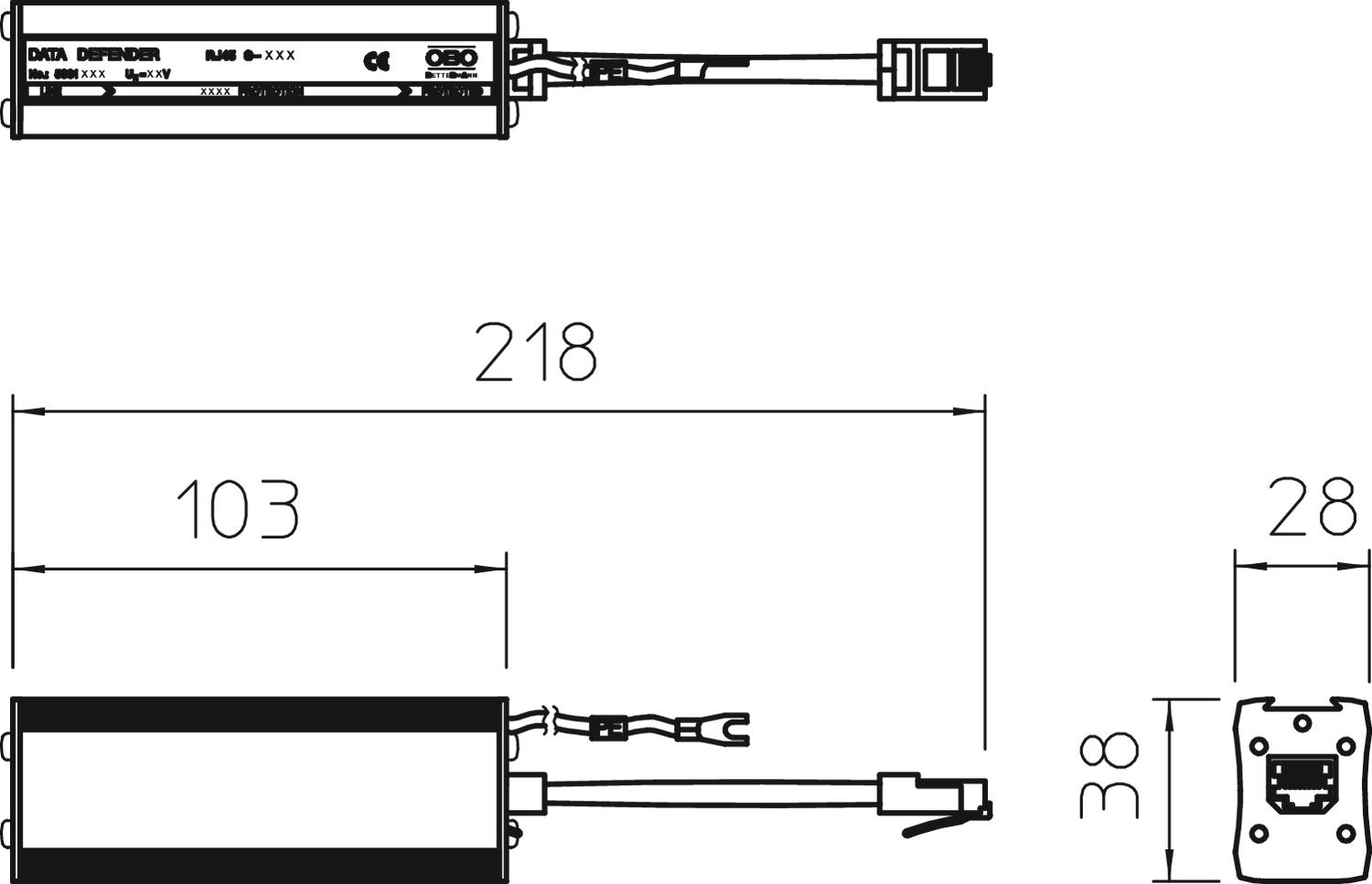

Dimensão	6.2V
DST segundo IEC 61643-21	Classe II+III / C2+C1
Frequência limite	155 MHz
Gama de temperaturas de aplicação máx.	80 °C
Gama de temperaturas de aplicação mín.	-40 °C
Grau de proteção	IP40
Kategorie	Tipo 2+3 / C2+C1
Ligação à terra através de:	Cabo de ligação
Ligação de blindagem	sim
LPZ	1→3

Monitorização do descarregador	não
Nível de proteção fio - fio	<40 V
Nível de proteção fio - terra	<900 V
Norma de ensaio	IEC 61643-21
Número de polos	8
Pegada de CO₂ (GWP) do berço ao portão	1,546 kg CO₂e / 1 Peça
Rendimento de canal Ansi/EA	CAT 5e
Rendimento de canal ISO/IEC	Class D
Resistência da potência de dissipação nominal fio - fio	C2: 3 kV / 1,5 kA (8/20µs)
Resistência da potência de dissipação nominal fio - terra	C2: 3 kV / 1,5 kA (8/20µs)
Resistência de isolamento	>1 GΩ
Sistema de encaixe	RJ45 8(8)
Tensão continua máxima CA	4,2 V
Tensão continua máxima CC	6 V
Versão	Proteção fina, 8 fios + blindagem
