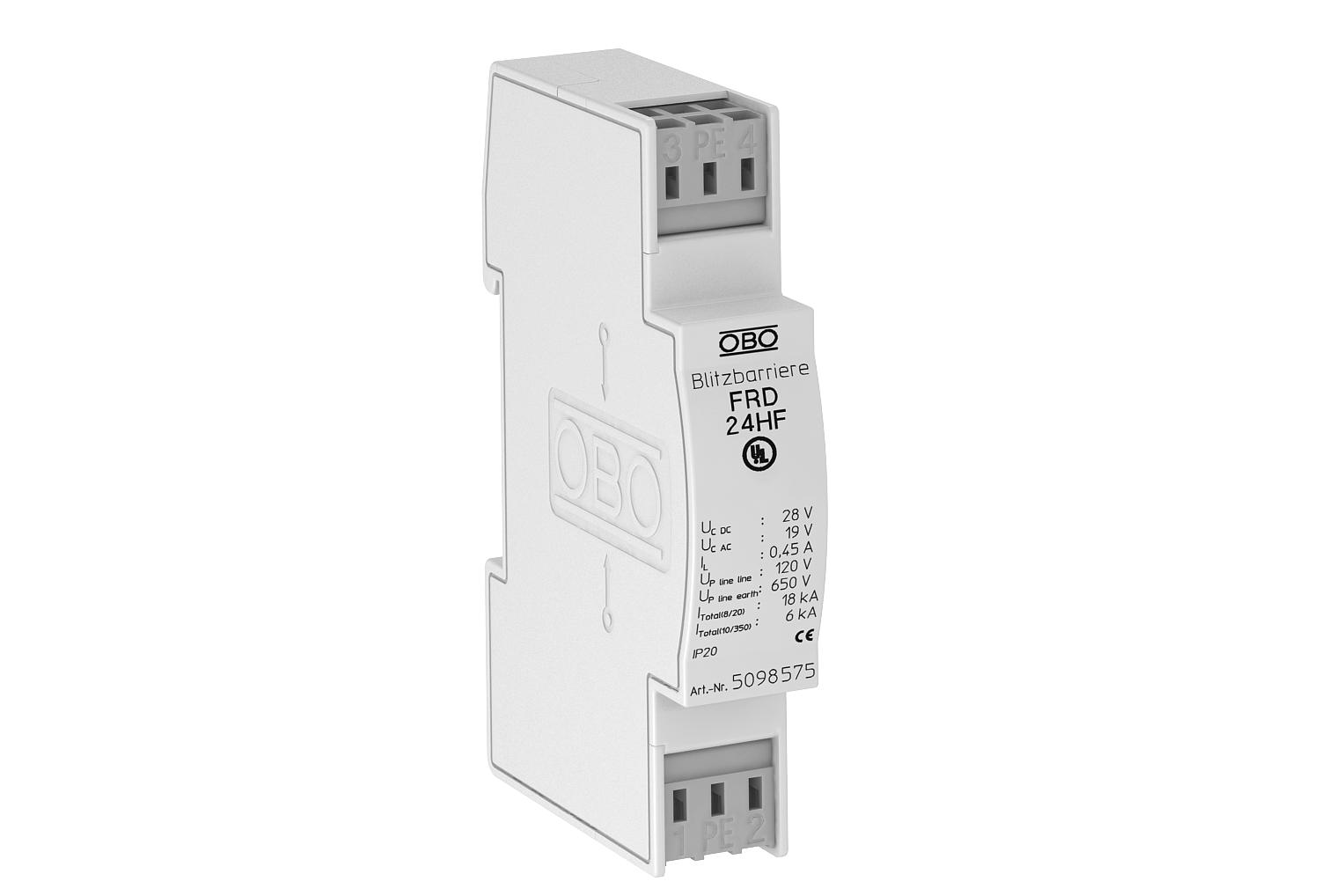

Proteção combinada para sistemas de pares de fios com aplicações AF 24 V

Ref. 5098575 | EAN 4012195578352

Ref. / Tipo	5098575 / FRD 24 HF

Número de polos	2

Tensão continua máxima CA	19 V

Tensão continua máxima CC	28 V

Sistema de encaixe	Bornes

Descrição do produto

Descrição do produto

Proteção contra sobretensões para utilização em tecnologias de medição, controlo e regulação.

• Proteção básica, intermédia e avançada

• Circuito de proteção de dois níveis com elevada capacidade de dissipação de descargas atmosféricas

• Elevada frequência de transmissão de até 100 MHz

• Universal para todos os sistemas de barramento (por ex. Profibus)

• Com bornes de ligação sem parafusos e de montagem fácil

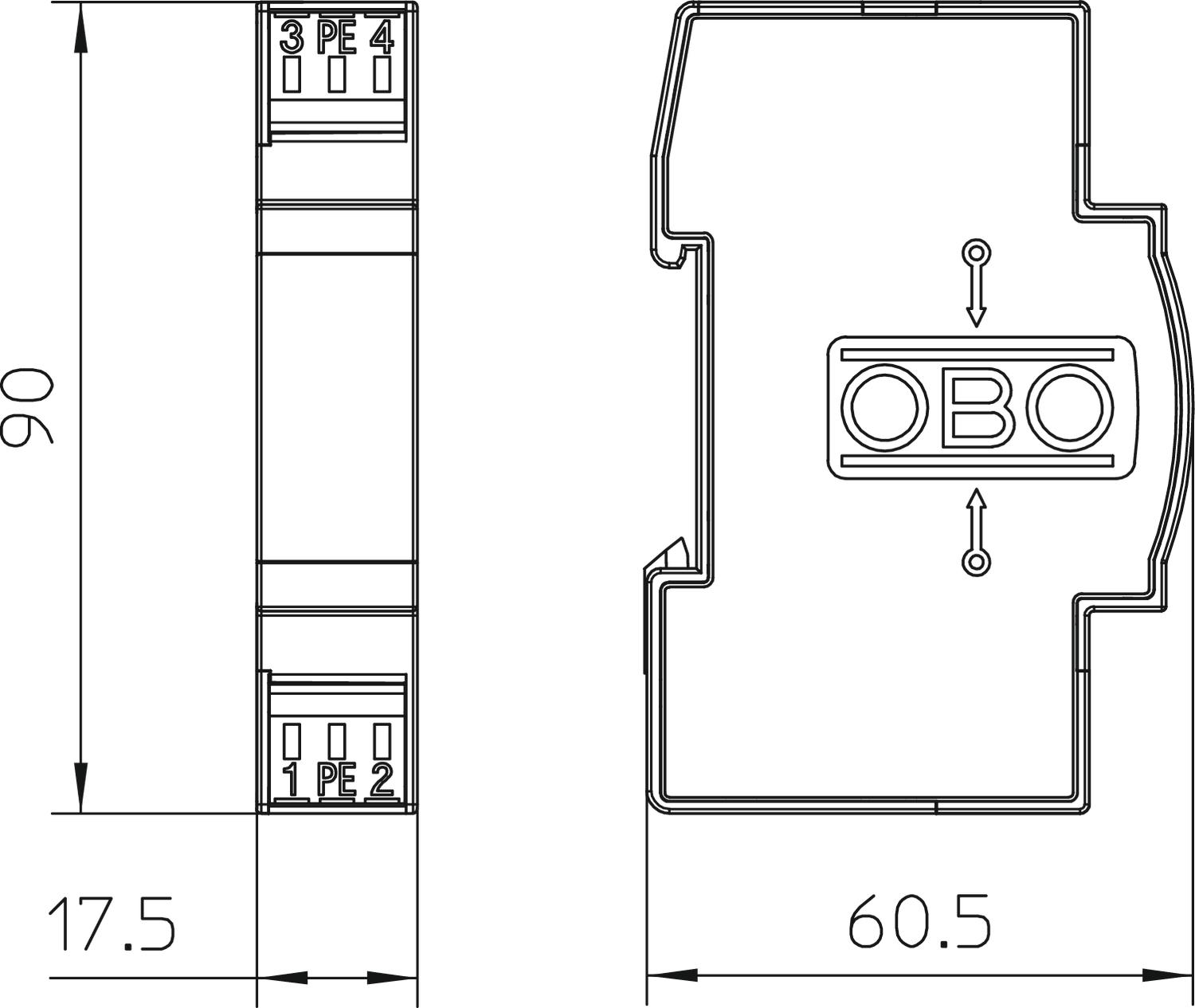

• Dimensão reduzida de 17,5 mm

Aplicação: utilização universal em calha DIN de 35 mm em quadros de distribuição convencionais.

Dados técnicos

Dados técnicos

Amortecimento de inserção (Insertion loss)	≤3 dB
Capacidade (fio-fio)	<40 pF
Capacidade (fio-terra)	<40 pF
Contacto para telecomunicações	não
Corrente de carga nominal CA	0,32 A
Corrente de carga nominal CC	0,45 A
Corrente de impulso	3 kA
Corrente transitória total (8/20)	18 kA
Dimensão	24V AC
DST segundo IEC 61643-21	Classe I+II+III / D1+C2+C1
Frequência limite	100 MHz
Gama de temperaturas de aplicação máx.	80 °C
Gama de temperaturas de aplicação mín.	-40 °C
Grau de proteção	IP20
Intensidade nominal de descarga (8/20 µs)	9 kA
Kategorie	Tipo 1+2+3 / D1+C2+C1
Ligação à terra através de:	Abraçadeira
Ligação de blindagem	não
LPZ	0→3
Monitorização do descarregador	não
Nível de proteção fio - fio	<120 V

Nível de proteção fio - terra	<650 V
Norma de ensaio	IEC 61643-21
Número de polos	2
Permissões	UL
Potência dissipada total (10/350)	D1: 6 kA
Resistência da potência de dissipação nominal fio - fio	C2: 18 kV / 9 kA (8/20µs)
Resistência da potência de dissipação nominal fio - terra	C2: 18 kV / 9 kA (8/20µs)
Resistência de isolamento	>100 MΩ
Resistência de série por fio	2,2 Ω ± 10 %
Secção transversal de ligação flexível máx.	2,5 mm²
Secção transversal de ligação flexível mín.	0,14 mm²
Secção transversal de ligação multifilar máx.	2,5 mm²
Secção transversal de ligação multifilar mín.	0,14 mm²
Secção transversal de ligação rígida máx.	2,5 mm²
Secção transversal de ligação rígida mín.	0,14 mm²
Sistema de encaixe	Bornes
Tensão continua máxima CA	19 V
Tensão continua máxima CC	28 V
Tensões nominais	24 V
Unidade de divisão TE (17,5 mm)	1
Versão verificada quanto a explosões	não

Todos os tipos
