Proteção básica para sistemas de tecnologia de informação 4 fios com RJ45 4 | Proteção básica, 4 fios + blindagem | | 170 | RJ45

Proteção básica para sistemas de tecnologia de informação 4 fios com RJ45

Ref. 5081001 | EAN 4012196415748

Ref. / Tipo

Número de polos	4

Versão

Tensão continua máxima CC

Sistema de encaixe	RJ45

Descrição do produto

Descrição do produto

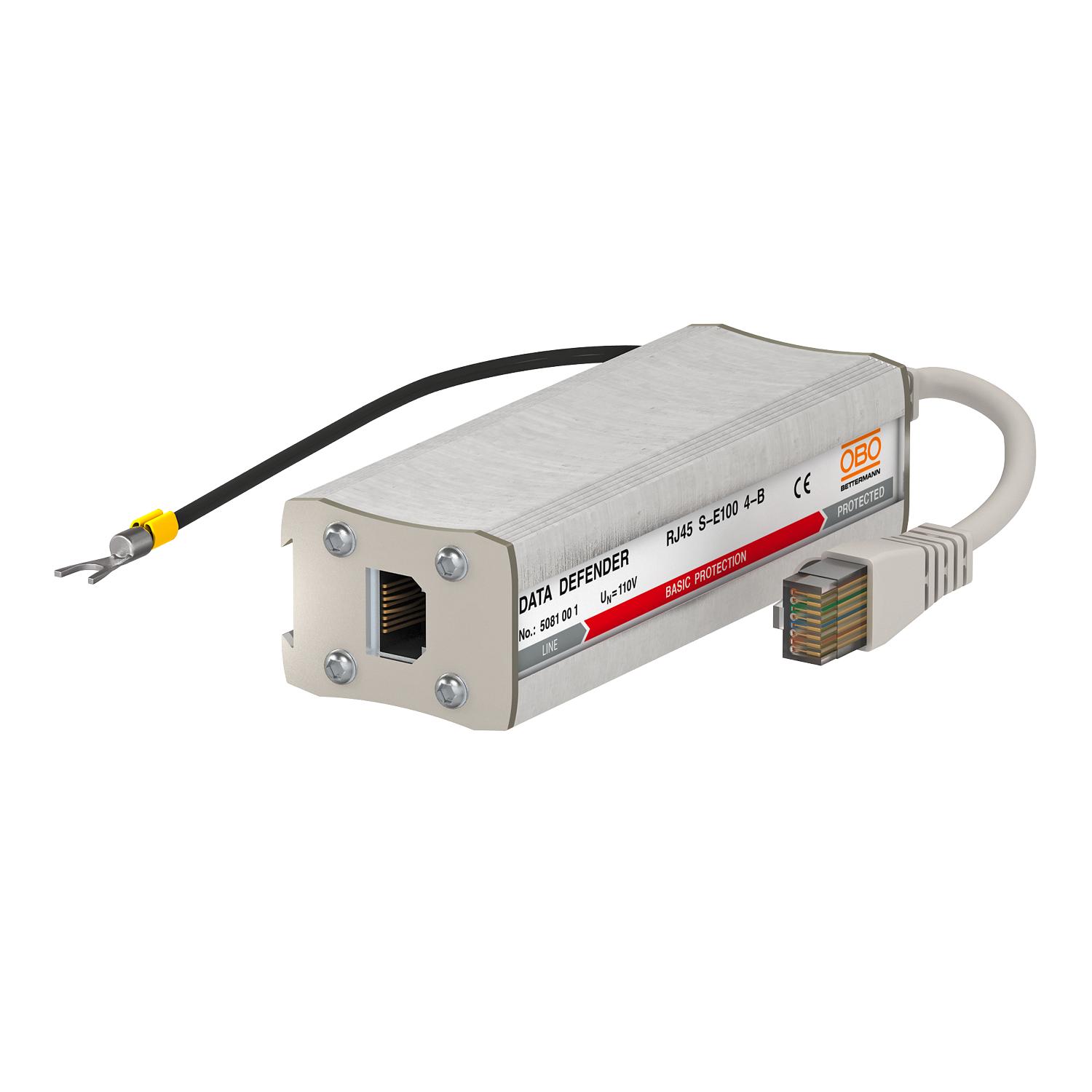

Dispositivo de proteção para cabos de dados para sistemas de tecnologias de informação

• Em caixa de alumínio
• Conetor RJ45
• Inclui cabo de ligação de 150 mm com conetores RJ45
• Instalação rápida através de fichas de adaptação

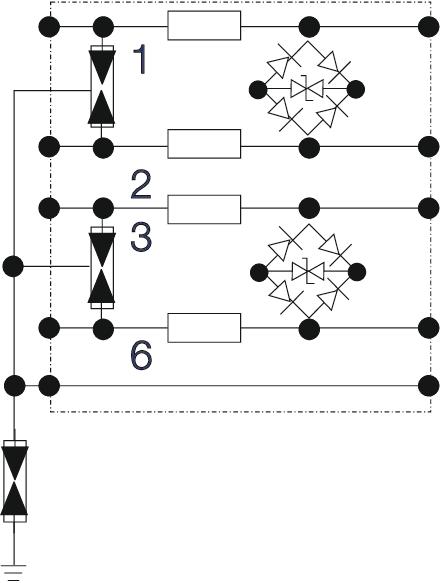

• Circuito de proteção de dois níveis
• Montagem em perfil com acessórios DLS-BS (5082 38 2)

Aplicação: Twisted-Pair, circuitos de comando, cabos de comunicação RJ45

Dados técnicos

Dados técnicos

Amortecimento de inserção (Insertion loss)	≤3 dB
Blindagem	indireto
Capacidade (fio-fio)	<20 pF
Capacidade (fio-terra)	<20 pF
Corrente de carga nominal CA	0,7 A
Corrente de carga nominal CC	1 A
Corrente de impulso	0,5 kA
Corrente transitória total (8/20)	7,5 kA
Dimensão	170V
DST segundo IEC 61643-21	Classe I+II / D1+C2
Frequência limite	463 MHz
Gama de temperaturas de aplicação máx.	80 °C
Gama de temperaturas de aplicação mín.	-40 °C
Grau de proteção	IP40
Kategorie	Tipo 1+2 / D1+C2
Ligação à terra através de:	Cabo de ligação
Ligação de blindagem	sim

LPZ	0→2
Monitorização do descarregador	não
Nível de proteção fio - fio	<700 V
Nível de proteção fio - terra	<850 V
Norma de ensaio	IEC 61643-21
Número de polos	4
Potência dissipada total (10/350)	2,5 kA
Rendimento de canal Ansi/EA	CAT 5e
Rendimento de canal ISO/IEC	Class E
Resistência da potência de dissipação nominal fio - fio	C2: 3 kV / 1,5 kA (8/20µs)
Resistência da potência de dissipação nominal fio - terra	C2: 3 kV / 1,5 kA (8/20µs)
Resistência de isolamento	>1 GΩ
Sinalização no aparelho	sem
Sistema de encaixe	RJ45
Tensão continua máxima CA	120 V
Tensão continua máxima CC	170 V
Versão	Proteção básica, 4 fios + blindagem

Todos os tipos

Todos os tipos

Tipo	Número de polos	Versão	Tensão continua máxima CC	Sistema de encaixe	Ref.	Quantidade	Qte. minima fornec.
RJ45 S-E100 4-B	4	Proteção básica, 4 fios + blindagem	170 V	RJ45	5081001	Unidade	1 Unidade
RJ45 S-E100 4-C	4	Proteção combinada, 4 fios + blindagem	6 V	RJ45	5081003	Unidade	1 Unidade
RJ45 S-E100 4-F	4	Proteção fina, 4 fios + blindagem	6 V	RJ45	5081005	Unidade	1 Unidade
