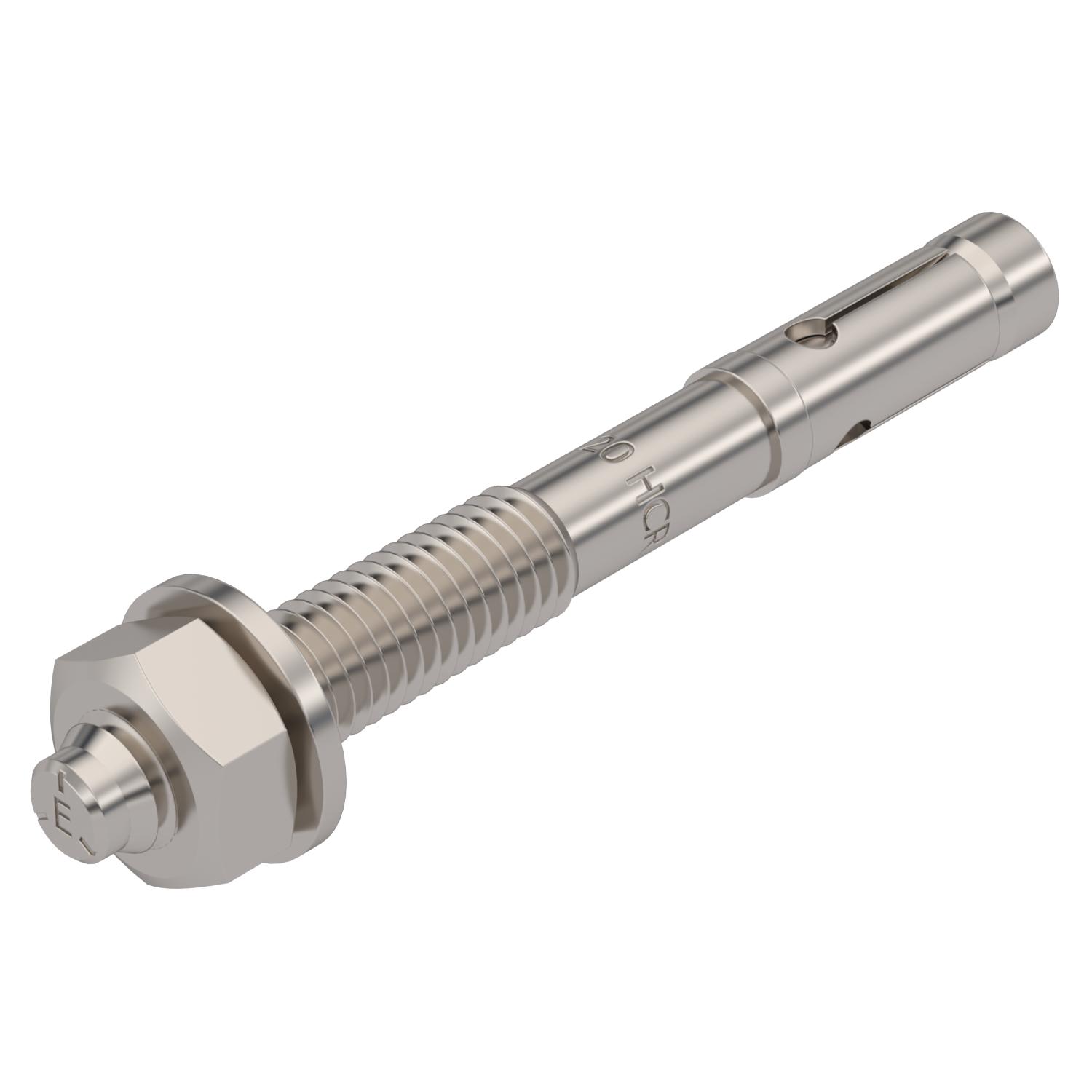

Perno de ancoragem BZ3 A4
Ref. 3498716 | EAN 4012197357030
- Descrição do produto
-
Descrição do produtoPerno de ancoragem BZ3 para ancoragem de médias e grandes cargas, em betão armado ou não armado. Adequado para grandes cargas com pequenas distâncias entre margens e eixos. Para cravar.
Avaliação técnica europeia ETA-19/0619, incluindo valores característicos sob efeito de incêndio até uma duração de resistência ao fogo R 120.
Comprovativo de qualificação em caso de impactos sísmicos, categorias C1 e C2.
Homologação de choque do Serviço Federal para a Proteção Civil, Berna, Suíça.
* Com anilha grande conforme a DIN EN ISO 7093-1 (DIN 9021)
-
- Dados técnicos
-
Dados técnicos

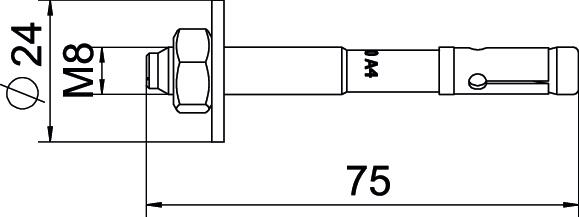

Amplitude dos terminais 20 mm Área de aperto máx. 20 mm Avaliação sísmica da ETA C1 e C2 Classe de proteção contra incêndios conforme a EN 13501-2 Outros Comprimento 75 mm Comprimento da rosca 33 mm Cor aço inoxidável Diâmetro de perfuração mín. 8 mm Dimensão M8x75 Largura da chave 13 Material Aço inoxidável, livre de ferrugem Medida L 75 mm Parafuso de ancoragem dispositivo de fixação Porca Rosca M8 Rosca métrica 8 Sistema de aparafusamento parafuso de ancoragem Sextavado exterior Superfície brilhante, pós-tratamento Tipo de montagem bucha, parafuso de ancoragem Instalação pré-posicionada Tipo de rosca métrico Versão para cravar Versão das buchas/pregos/parafusos Bucha Versão parafuso de ancoragem Rosca externa - Todos os tipos
- Downloads
-
Ficha técnica BZ3 8x75/0-20A4 / 3498716 , 0.17MB , pdfNotas explicativas KTS Kabeltragsysteme , 1.61MB , pdfCatálogo Kabeltragsysteme , 45.23MB , pdfDeclaração de conformidade UE BZ3 8x75/0-20A4 / 3498716 , 0.13MB , pdfREACH Declaração de conformidade BZ3 8x75/0-20A4 / 3498716 , 0.12MB , pdfRoHS Declaração de conformidade BZ3 8x75/0-20A4 / 3498716 , 0.12MB , pdfInstruções de montagem General information on the mounting , 2.61MB , pdf
