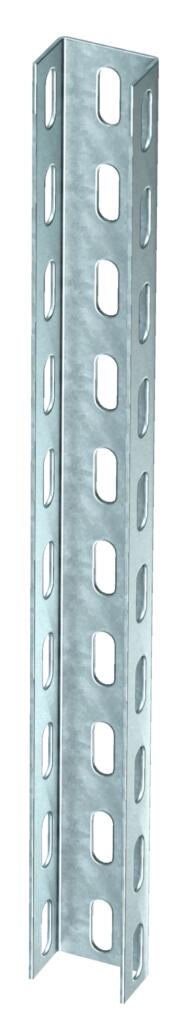

Perfil US 3 FS
Ref. 6342302 | EAN 4012196221776
- Descrição do produto
-
Descrição do produtoSuporte em U com comprimento fixo. Dimensão 30 x 50 mm.
-
- Dados técnicos
-

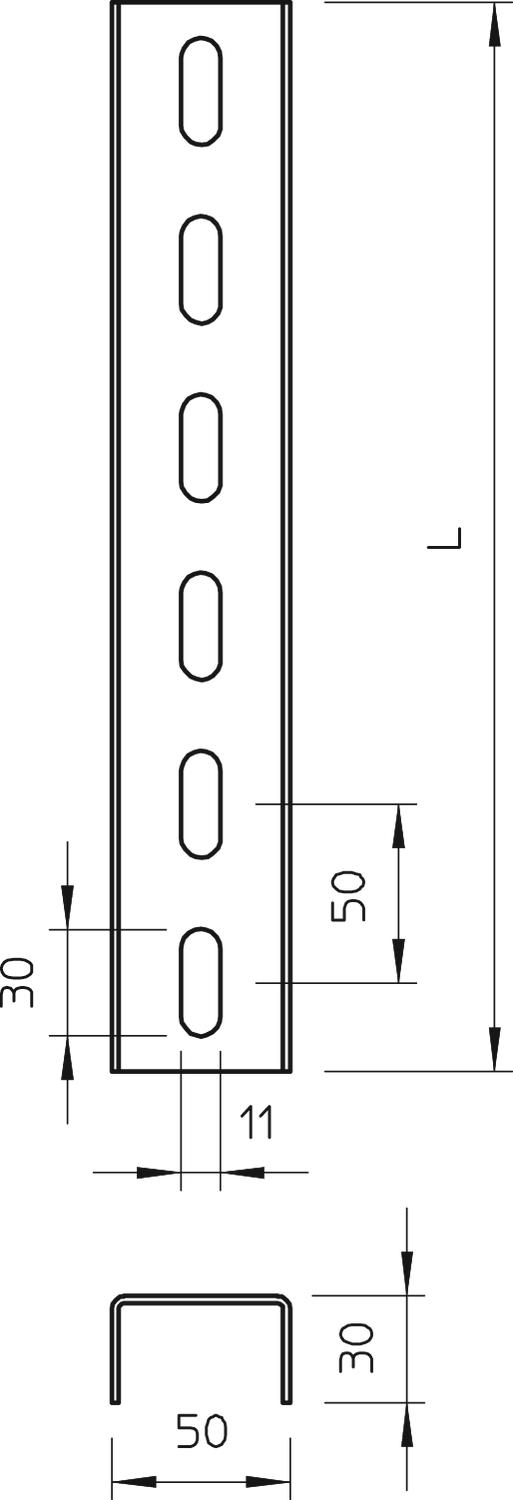

Dimensões
Altura 30 mm Com engrenagem não Com pré-cortes não Comprimento 200 mm Cor zinco Dimensão 30 x 50 x 2,0 Dimensão 50x30x200 Espessura do material 2 mm Forma do perfil Perfil U Funktionsgaranti sim Largura 50 mm Largura de rasgo 30 mm Largura do orifício 11 mm Material Aço Medida L 200 mm Superfície galvanizado pelo método Sendzimir Tipo de perfuração 3 lados perfurados Valor estático A 1,42 cm² Valor estático ly 1,52 cm Valor estático lz 5,72 cm Valor estático Wy 0,7 cm² Valor estático Wz 2,29 cm² Versão Perfil simples - Todos os tipos
-
Acessórios de montagem
Produtos Tipo Ref. Quantidade Qte. minima fornec.

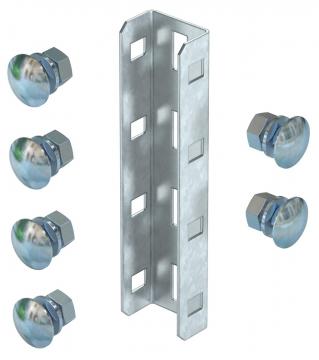

União de perfil U FT
VUS 3 FT 6018513 10 Unidade

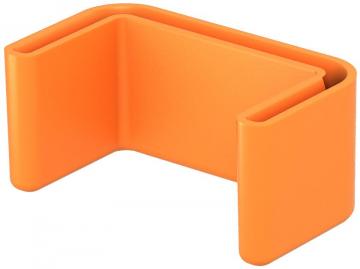

Proteção de topo
US 3 KS OR 6338458 20 Unidade

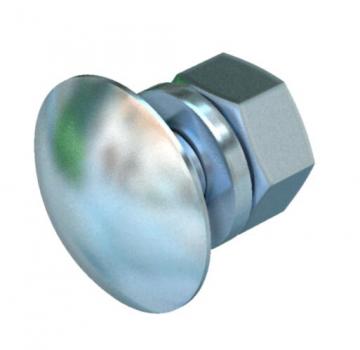

Parafuso de cabeça boleada com anilha e porca F
FRS 10x25 F 8.8 6407560 50 Unidade

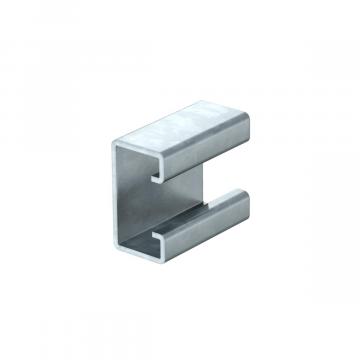

Distanciador FT
DSK 25 FT 6416446 20 Unidade

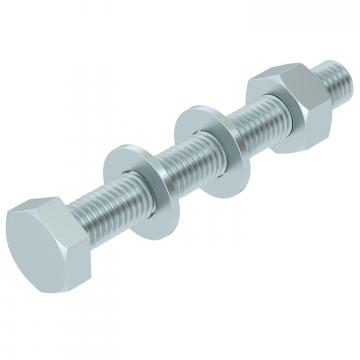

Parafuso sextavado M10 F
SKS 10x80 F 6418250 20 Unidade - Downloads
-
Ficha técnica US 3 20 FS / 6342302 , 0.19MB , pdfNotas explicativas KTS cable tray systems , 1.61MB , pdfDeclaração de conformidade UE US 3 20 FS / 6342302 , 0.16MB , pdfREACH Declaração de conformidade US 3 20 FS / 6342302 , 0.12MB , pdfRoHS Declaração de conformidade US 3 20 FS / 6342302 , 0.12MB , pdfInstruções de montagem General information on the mounting , 2.61MB , pdfInstruções de montagem Instruções de montagem, sistemas de perfis U , 1.76MB , pdf
