Módulo individual LSA BF 180 2 | Proteção básica e avançada | 120 | 180 | outros

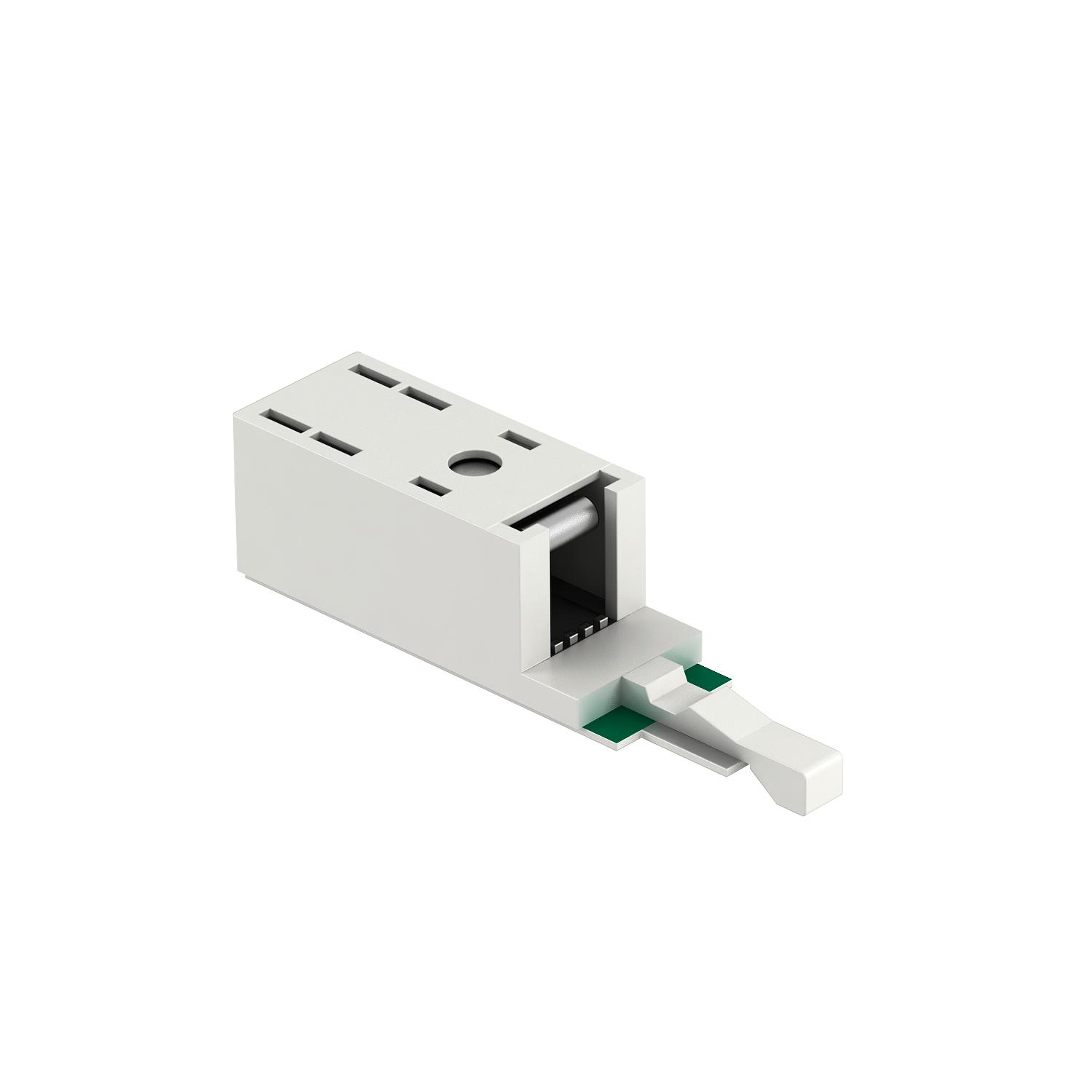

Módulo individual LSA BF 180

Ref. 5084024 | EAN 4012195525370

Ref. / Tipo	5084024 / LSA-BF-180

Número de polos	2

Versão	Proteção básica e avançada

Tensão continua máxima CA	120 V

Tensão continua máxima CC	180 V

Sistema de encaixe	outros

Descrição do produto

Descrição do produto

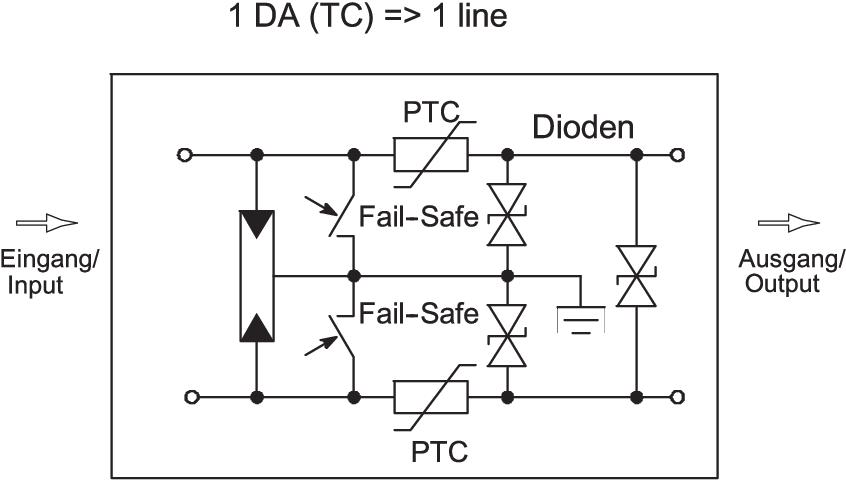

Proteção básica e avançada LSA para a aplicação em sistemas MSR

• Proteção básica e avançada
• Proteção robusta com tecnologia Fail-Safe.

• Com componentes de proteção PTC contra sobreintensidade.

• Tensão máx.: 180 V

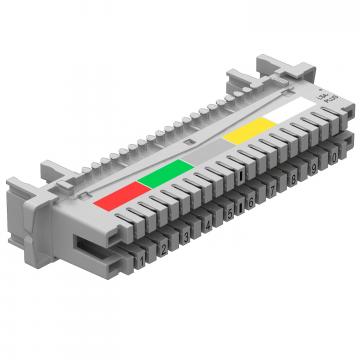

Aplicação: diretamente em réguas LSA-Plus com placas de terra (por exemplo: OBO LSA-A-LEI, 5084 00 8; OBO LSA-T-LEI, 5084 01 2; OBO LSA-E, 5084 03 2).

Módulo combinado para pares de fios

Dados técnicos

Dados técnicos

Capacidade (fio-fio)	< 50 pF
Capacidade (fio-terra)	< 50 pF
Corrente de carga nominal CA	0,08 A
Corrente de carga nominal CC	0,12 A
Corrente transitória total (8/20)	5 kA
Dimensão	180V
DST segundo IEC 61643-21	Classe I+II+III / D1+C2+C1
Gama de temperaturas de aplicação máx.	80 °C
Gama de temperaturas de aplicação mín.	-40 °C
Grau de proteção	IP20
Kategorie	Tipo 1+2+3 / D1+C2+C1
LPZ	0→3
Nível de proteção fio - fio	<300 V

Nível de proteção fio - terra	<300 V
Norma de ensaio	IEC 61643-21
Número de polos	2
Potência dissipada total (10/350)	0,5 kA
Resistência da potência de dissipação nominal fio - fio	C2: 5 kV / 2,5 kA (8/20µs)
Resistência da potência de dissipação nominal fio - terra	C2: 5 kV / 2,5 kA (8/20µs)
Resistência de isolamento	> 1 GΩ
Resistência de série por fio	10 Ω ± 10 %
Sistema de encaixe	outros
Tensão continua máxima CA	120 V
Tensão continua máxima CC	180 V
Tipo de cabo para aparelhos de proteção contra sobretensões	Cabo de telecomunicações
Versão	Proteção básica e avançada
