Módulo FV - Descarregador de sobretensões tipo 2 1 | 440 | IP20

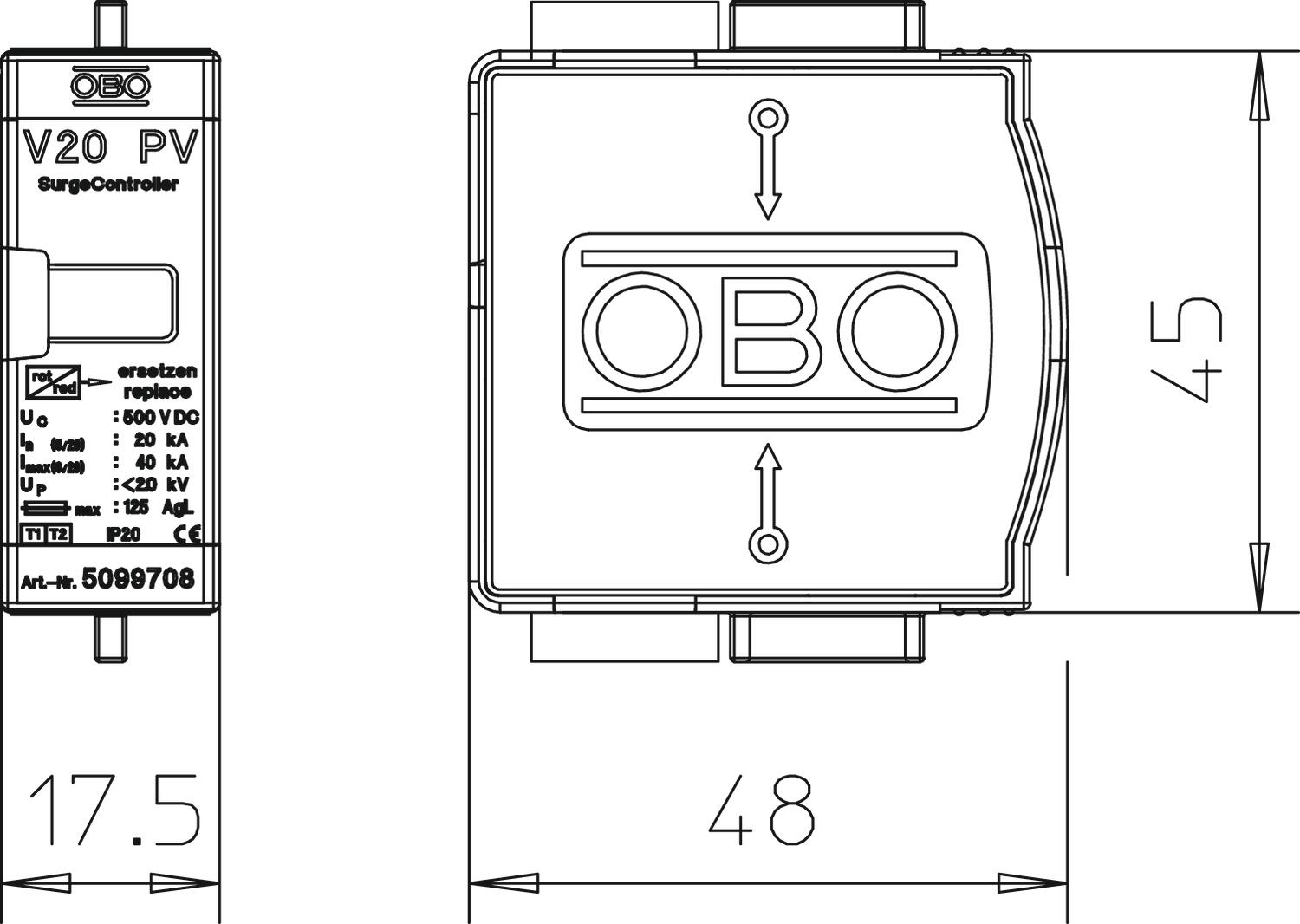

Módulo FV - Descarregador de sobretensões tipo 2

Ref. 5099708 | EAN 4012195708933

Ref. / Tipo

Versão do polo	1

Tensão continua máxima CA

Grau de proteção	IP20

Descrição do produto

Descrição do produto

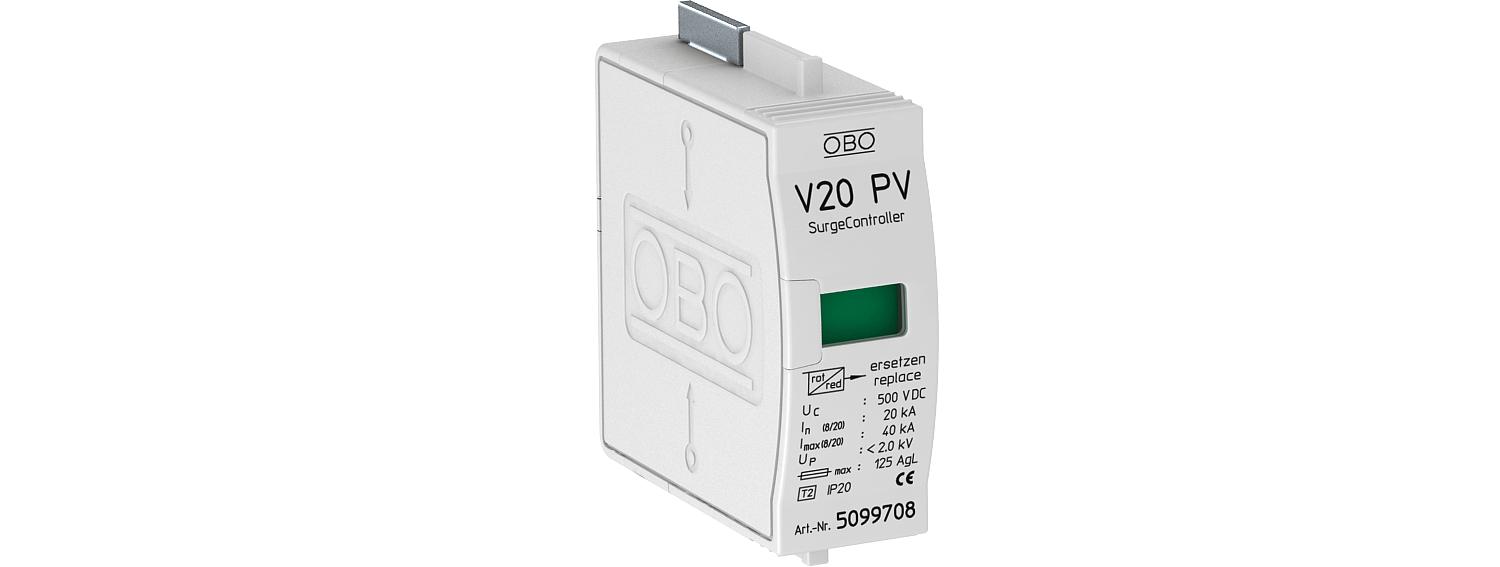

Módulo de substituição - tipo 2, descarregador de sobretensão para instalações fotovoltaicas

• Para compensação de potencial para proteção contra sobretensões conforme a VDE 0100-443 (IEC 60364-4-44)
• Capacidade de dissipação até 40 kA (8/20) por polo
• Baixo nível de proteção CC: < 2,0 KV por polo (circuito em Y: 4,0 KV e Uoc máx = 1000V CC)
• Descarregador de encaixe com separador termodinâmico e indicador ótico de funcionamento
• Descarregador varistor de óxido de zinco blindado sem insuflação para aplicação em quadros de distribuição
• Elevada condutividade em caso de longa vida útil

Exemplo de aplicação: instalações fotovoltaicas sem ou com sistema isolado de proteção contra descargas atmosféricas em separado.

Dados técnicos

Dados técnicos

Classe de verificação tipo 2	sim
Classificação segundo EN 61643-11	Tipo 2
Classificação segundo IEC 61643-1	classe II
Configuração de rede	TN
Configuração de rede DC	sim
Configuração de rede IT	não
Configuração de rede TN	sim
Configuração de rede TN-C	sim
Configuração de rede TN-C-S	sim
Configuração de rede TN-S	sim
Configuração de rede TT	sim
Dimensão	500V DC
Fusível integrado	não
Fusível máx. a montante	125 A
Grau de proteção	IP20
Intensidade nominal de descarga (8/20 µs)	20 kA
LPZ	1→2

Outras configurações de rede	não
Potência de dissipação máxima (8/20 μs)	40 kA
Proteção máxima da rede elétrica contra sobretensões	125
Secção transversal do condutor rígida (de um fio/vários fios) máx.	35 mm²
Secção transversal do condutor rígida (de um fio/vários fios) mín.	2,5 mm²
Sinalização à distância	não
Sinalização no aparelho	ótico
Temperatura operacional máx.	80 °C
Temperatura operacional mín.	-40 °C
Tempo de resposta	<25 ns
Tensão continua máxima CA	440 V
Tensão continua máxima CC	500 V
Tensão nominal CA (50 / 60 Hz)	400 V
Tipo de montagem	sobre o elemento base
Versão	1 polo, módulo FV com base Y até 1000V DC
Versão do polo	1
