Módulo de substituição V20 150 V 1 | 150 | IP20

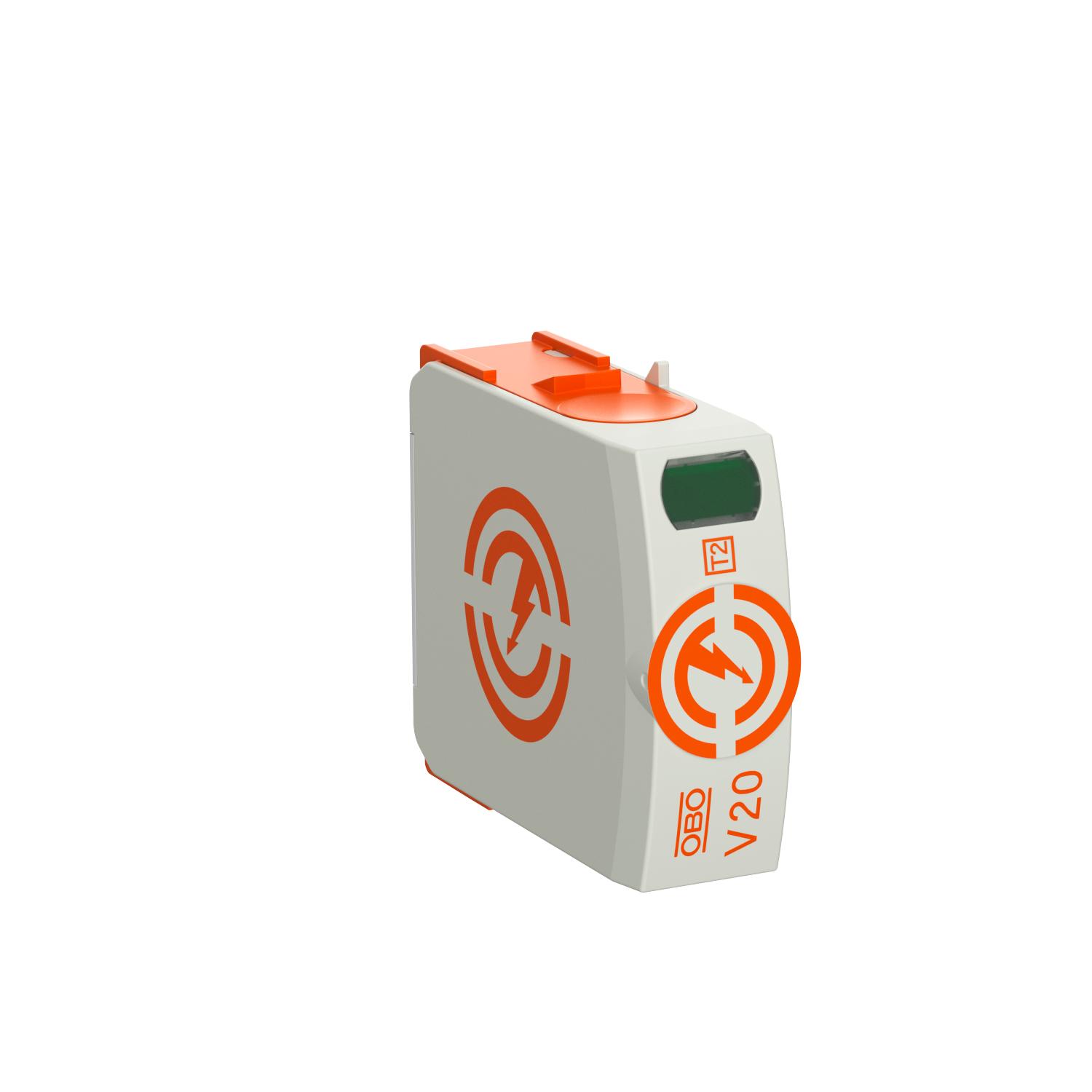

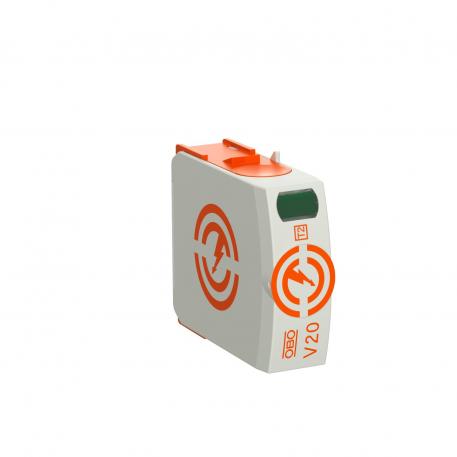

Módulo de substituição V20 150 V

Ref. 5095362 | EAN 4012196163540

Ref. / Tipo

Versão do polo	1

Tensão continua máxima CA

Grau de proteção	IP20

Descrição do produto

Descrição do produto

Módulo de substituição, descarregador de sobretensões do tipo 2

• para ligação de equipotencial de proteção contra descargas atmosféricas conforme a VDE 0100-443 (IEC 60364-4-44)

• capacidade de descarga até 40 kA (8/20) por polo através dos varistores de alto desempenho

• descarregador modular, enfichável, com dispositivo seccionador dinâmico e indicador visual de estado

• função de encaixe com proteção contra vibrações e código de tensão

• plástico conforme UL 94 V-0

Dados técnicos

Dados técnicos

À prova de curto-circuito	sim
Classe de verificação tipo 2	sim
Classificação segundo EN 61643-11	Tipo 2
Classificação segundo IEC 61643-1	classe II
Configuração de rede	outros

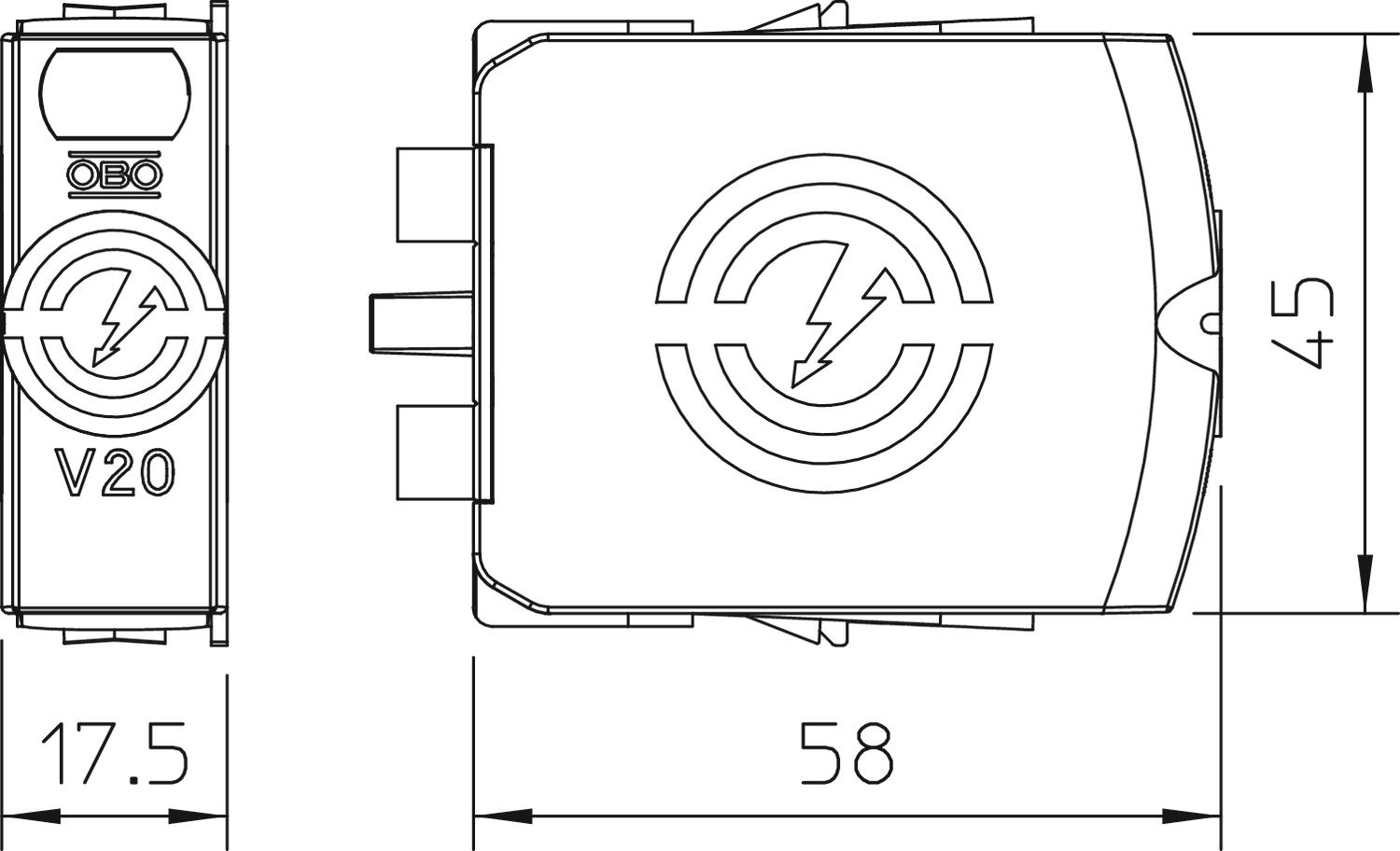

Dimensão	150V
Distância mínima	1,5 mm
Fluxo de ar	não
Fusível integrado	não
Grau de proteção	IP20
Intensidade nominal de descarga (8/20 µs)	20 kA
Intensidade nominal de descarga (8/20 µs) [L-N]	20 kA
Material da caixa	PA UL 94 V-0
Nível de proteção [L-N]	≤0,8
Número de polos	1
Permissões	VDE

Potência de dissipação máxima (8/20 μs)	40 kA
Potência de dissipação máxima (8/20 μs) [L-N]	40 kA
Resistência a curto-circuito com proteção máx. contra sobretensões na rede elétrica	50 kA eff
Sinalização à distância	não
Sinalização no aparelho	ótico
SPD segundo a UL 1449	Tipo 4
Temperatura operacional máx.	80 °C
Temperatura operacional mín.	-40 °C
Tensão continua máxima CA	150 V
Tensão máxima de funcionamento (L-N)	150 V
Tensão nominal CA (50 / 60 Hz)	120 V
Tensão residual [L-N] @ 1 kA	0,5 kV
Tensão residual [L-N] @ 5 kA	0,6 kV
Tipo de montagem	sobre o elemento base
Versão do polo	1

Todos os tipos

Todos os tipos

Tipo	Versão do polo	Tensão continua máxima CA	Grau de proteção	Ref.	Quantidade	Qte. minima fornec.
V20-0-150	1	150 V	IP20	5095362	Unidade	1 Unidade
V20-0-280	1	280 V	IP20	5095364	Unidade	1 Unidade
V20-0-320	1	320 V	IP20	5095366	Unidade	1 Unidade
V20-0-385	1	385 V	IP20	5095368	Unidade	1 Unidade
V20-0-440	1	440 V	IP20	5095370	Unidade	1 Unidade
