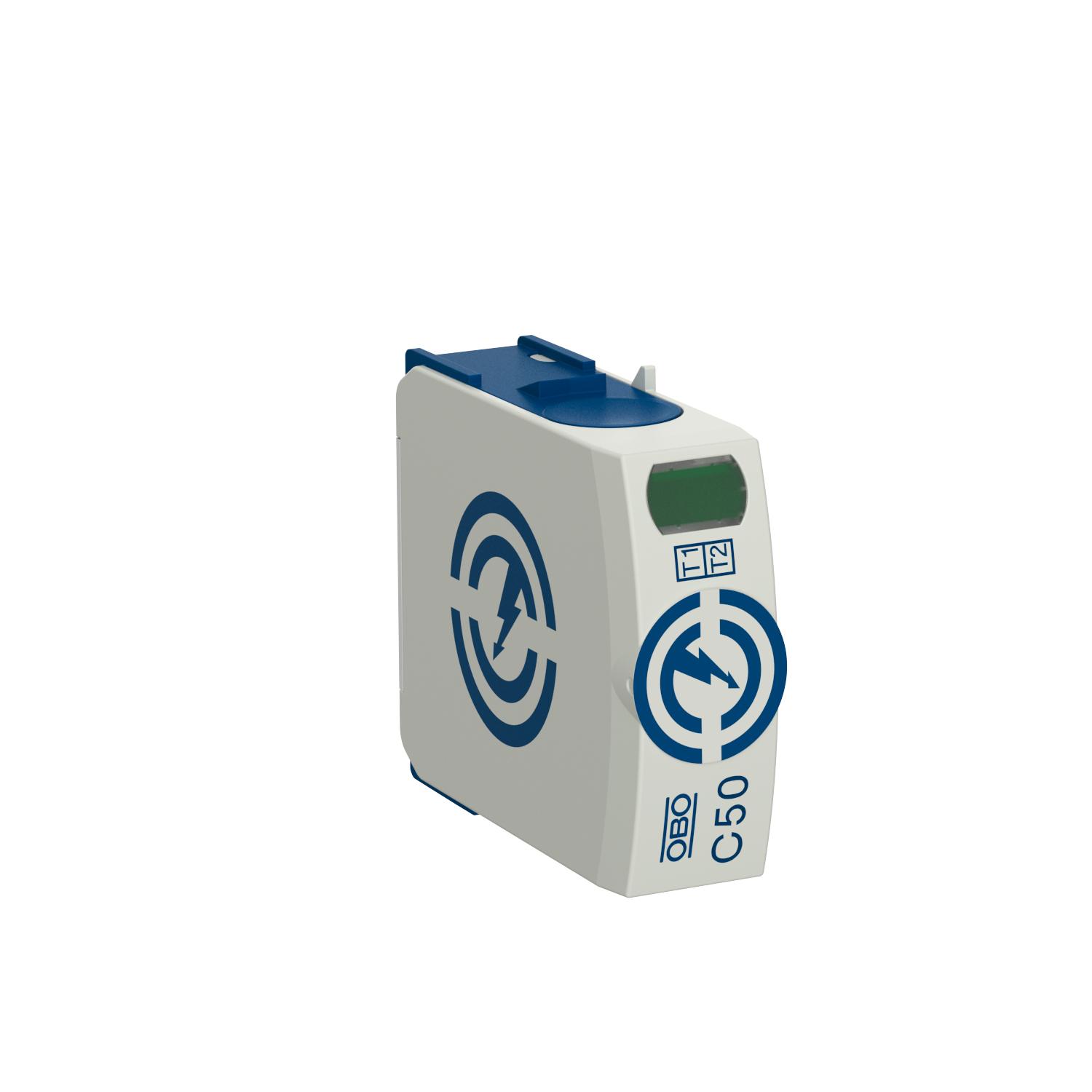

Módulo de substituição NPE-C50 N/PE | 255 | IP20

Módulo de substituição NPE-C50

Ref. 5095609 | EAN 4012196337620

Ref. / Tipo	5095609 / C50-0-255

Versão do polo	N/PE

Tensão continua máxima CA	255 V

Grau de proteção	IP20

Descrição do produto

Descrição do produto

Módilo NPE, descarregador combinado do tipo 1+2
• Para compensação de potencial para proteção contra descargas atmosféricas conforme a VDE 0185-305 (IEC 62305)
• Capacidade de descarga de correntes de raio até 50 kA (10/350), no total

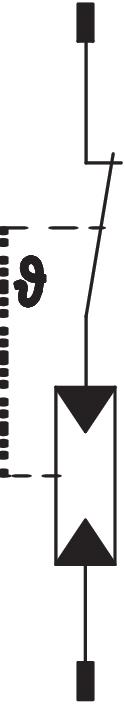

• Descarregador modular, de encaixe, com dispositivo de separação e indicação visual de estado
• Função de encaixe com proteção contra vibrações e codificação de tensão
• Plástico conforme UL 94 V-0

* Conjunto completo = base e módulo de substituição

Dados técnicos

Dados técnicos

Binário	4 Nm
Capacidade de extinção de "follow current" (eff) [N-PE]	0,1 kA
Classificação segundo EN 61643-11	Tipo 1+2
Classificação segundo IEC 61643-1	classe I+II
Configuração de rede TN-C-S	sim
Configuração de rede TN-S	sim
Configuração de rede TT	sim
Corrente de impulso de raio (10/350 μs)	50 kA
Corrente de impulso de raio (10/350) [total]	50 kA
Dimensão	255V
Distância mínima	1,5 mm
Fluxo de ar	não
Fusível integrado	não
Grau de proteção	IP20
Intensidade nominal de descarga (8/20 µs)	30 kA
Intensidade nominal de descarga (8/20 µs) [L-N]	30 kA
Intensidade nominal de descarga (8/20 µs) [N-PE]	50 kA
Material da caixa	PA UL 94 V-0
Número de polos	1
Permissões	VDE
Potência de dissipação máxima (8/20 μs)	50 kA

Potência de dissipação máxima (8/20 μs) [L-N]	50 kA
Potência de dissipação nominal máxima (8/20 μs) [N-PE]	80 kA
Resistência a curto-circuito com proteção máx. contra sobretensões na rede elétrica	25 kA
Secção transversal do condutor flexível (de fio fino)	35 mm²
Secção transversal do condutor flexível (de fio fino)	2 AWG
Secção transversal do condutor rígida (de um fio/vários fios) máx.	2 AWG
Secção transversal do condutor rígida (de um fio/vários fios) máx.	35 mm²
Secção transversal do condutor rígida (de um fio/vários fios) mín.	1,5 mm²
Secção transversal do condutor rígida (de um fio/vários fios) mín.	16 AWG
Secção transversal flexível (de fio fino) mín.	16 AWG
Secção transversal flexível (de fio fino) mín.	1,5 mm²
Sinalização à distância	não
Sinalização no aparelho	ótico
Sobretensão temporária [N-PE] - withstand mode - 200 ms	1200 V
SPD segundo a UL 1449	Tipo 4
Temperatura operacional máx.	80 °C
Temperatura operacional mín.	-40 °C
Tempo de resposta	<25 ns
Tensão continua máxima CA	255 V
Tipo de montagem	Calha DIN de 35 mm
Versão do polo	N/PE
