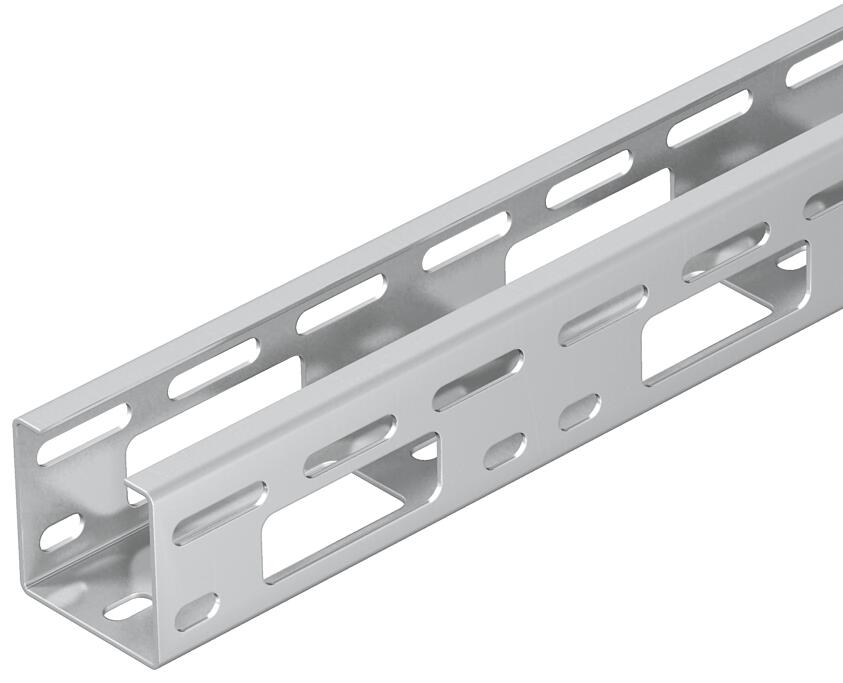

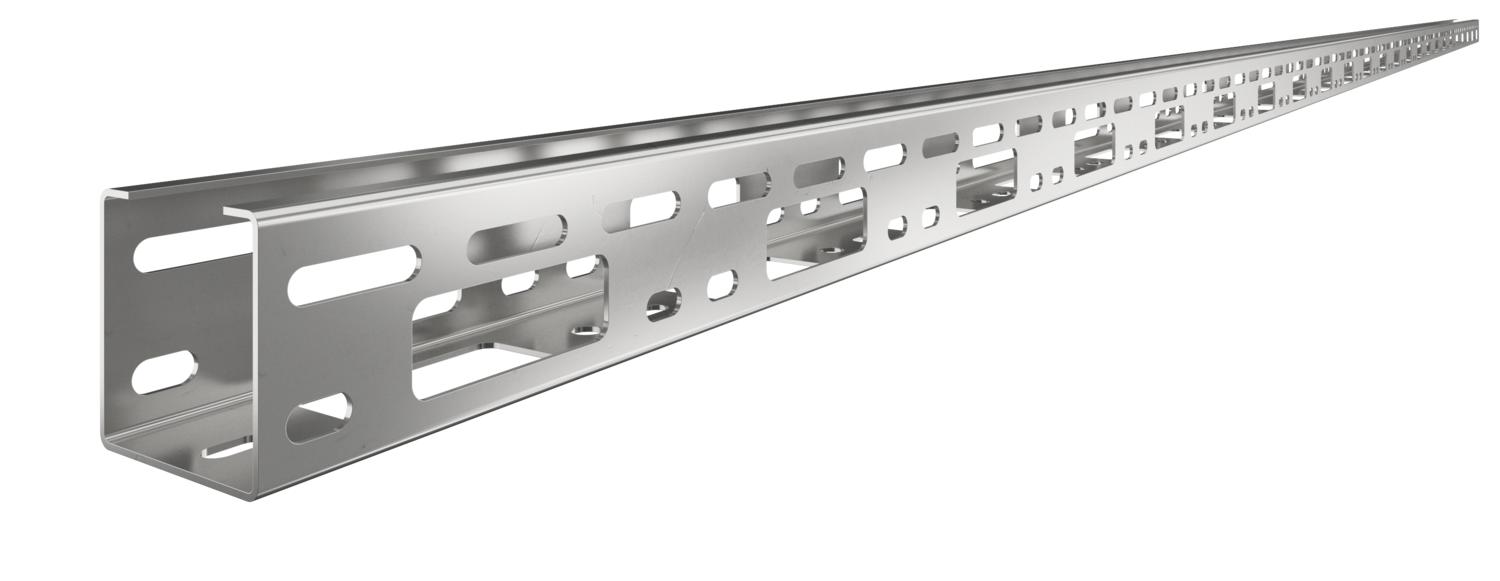

Míni canal AZ 50 A4
Ref. 6075152 | EAN 4012195866213
- Descrição do produto
-
Descrição do produtoMíni canal AZ com uma altura lateral de 50 mm.
Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.
-
- Dados técnicos
-
Dados técnicos
Aço inoxidável, decapado não Altura 50 mm Comprimento 3000 mm Cor aço inoxidável Dimensão 50x50x3000 Distância de apoio de 1,0 m 2,5 kN/m Distância de apoio de 1,5m 2 kN/m Distância de apoio de 2,0m 1,2 kN/m Distância de apoio de 2,5m 0,85 kN/m Distância de apoio de 3,0m 0,5 kN/m Espessura das chapas 1,5 mm Funktionsgaranti não Instalação no pavimento sim Largura 50 mm Material Aço inoxidável 1.4571 Medida B 50 mm Pegada de CO₂ (GWP) do berço ao portão 9,319 kg CO₂e / 1 Metro Perfuração lateral sim Representação de orifícios NATO não Secção transversal útil 25 cm² Secção transversal útil 2500 mm² Superfície brilhante, pós-tratamento Versão conector sem conector Versão para grandes cargas não Dados técnicos
Diagrama de cargas míni canal AZ
-
Carga permitida do caminho de cabos em chapa/caminho de cabos em kN/m, sem carga humana
-
Distância entre apoios em m
-
Flexão da travessa em mm com a kN/m permitida
-
Esquema de carga no procedimento do teste
-
Curva de carga com largura do caminho de cabos em chapa/caminho de cabos em mm
-
Curva de flexão da travessa conforme distância entre apoios
-
- Todos os tipos
-
Acessórios do sistema
Produtos Tipo Ref. Quantidade Qte. minima fornec.

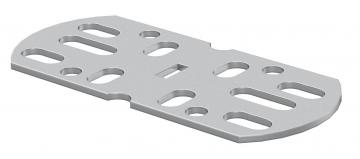

União reta e curva A4
VF AZK A4 6066571 10 Unidade
Protetor de cabos 915 PE
KSR-915 PE 6066704 25 Unidade
Protetor de cabos 910 PE
KSR-910 PE 6066712 25 Unidade - Downloads
-
Ficha técnica AZK 050 A4 / 6075152 , 0.53MB , pdfNotas explicativas KTS Kabeltragsysteme , 1.61MB , pdfCatálogo Kabeltragsysteme , 45.23MB , pdfDeclaração de conformidade UE AZK 050 A4 / 6075152 , 0.16MB , pdfDeclaração ambiental Umweltproduktdeklaration (EPD) , 1.48MB , pdfInstruções de montagem Instruções de montagem, sistemas modulares , 0.05MB , pdfInstruções de montagem General information on the mounting , 2.61MB , pdf
