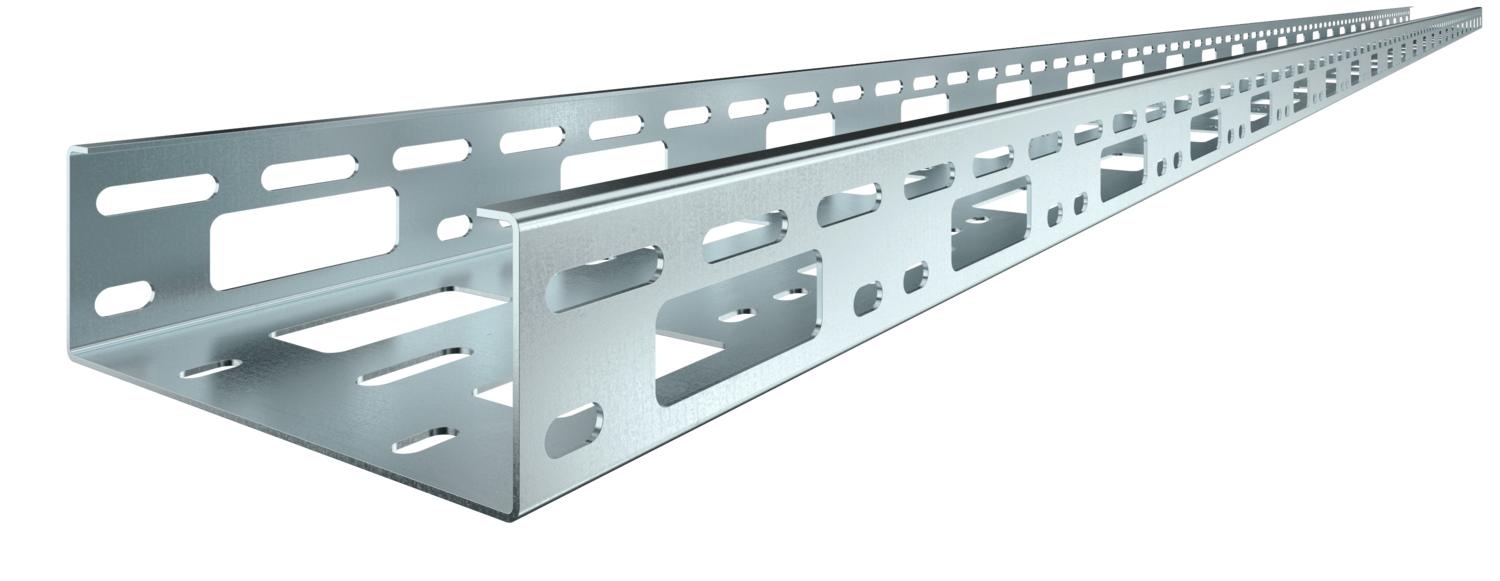

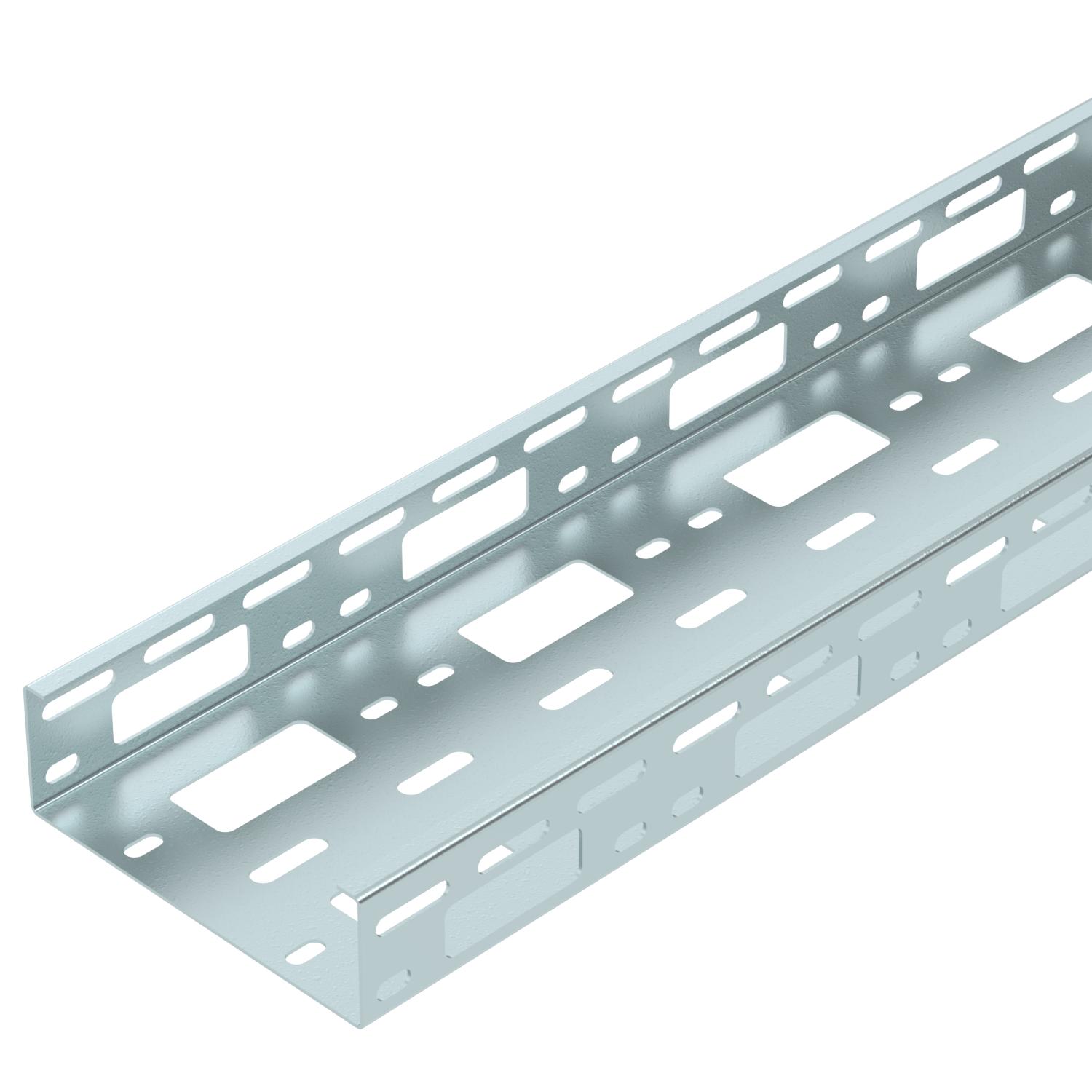

Míni canal AZ 150 FS

Ref. / Tipo	6075320 / AZK 150 FS

Comprimento	3000 mm

Largura	150 mm

Espessura das chapas	1,5 mm

Funktionsgaranti	não

Descrição do produto

Descrição do produto

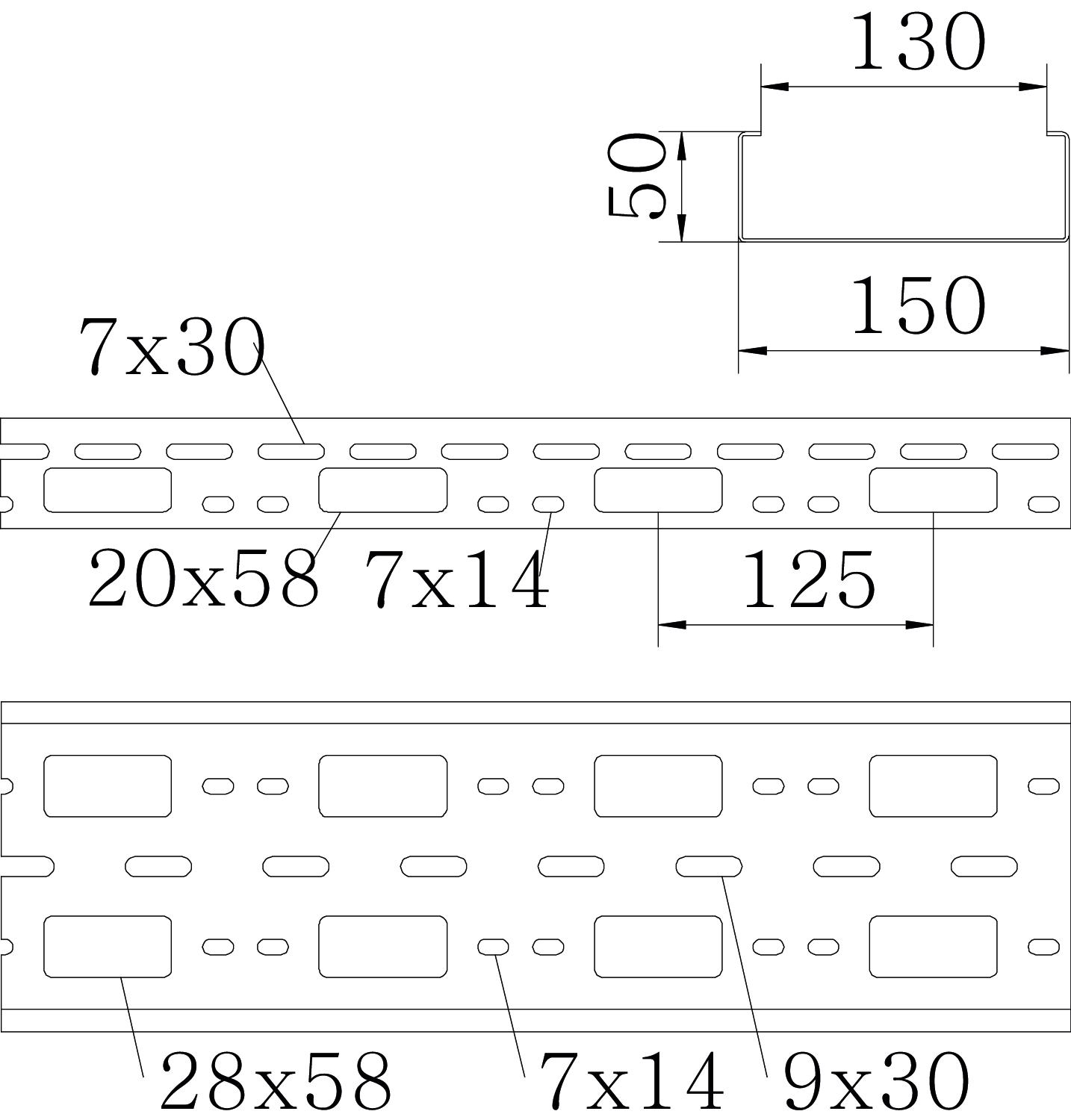

Míni canal AZ com uma altura lateral de 50 mm.
Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.

Dados técnicos

Funktionsgaranti	não
Instalação no pavimento	sim
Largura	150 mm
Material	Aço
Pegada de CO₂ (GWP) do berço ao portão	7,142 kg CO₂e / 1 Metro
Perfuração lateral	sim
Representação de orifícios NATO	não
Secção transversal útil	75 cm²
Secção transversal útil	7500 mm²
Superfície	galvanizado pelo método Sendzimir
Versão conector	sem conector
Versão para grandes cargas	não

Dados técnicos

Carga permitida do caminho de cabos em chapa/caminho de cabos em kN/m, sem carga humana
Distância entre apoios em m
Flexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em chapa/caminho de cabos em mm
Curva de flexão da travessa conforme distância entre apoios

Todos os tipos

Tipo	Comprimento	Largura	Espessura das chapas	Funktionsgaranti	Ref.	Quantidade	Qte. minima fornec.
AZK 150 FS	3000 mm	150 mm	1,5 mm	não	6075320	m	3 m

Acessórios

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
União reta e curva 50 FT	VF AZK FT	6066550	Unidade	25 Unidade
Protetor de cabos 915 PE	KSR-915 PE	6066704	Unidade	25 Unidade
Protetor de cabos 910 PE	KSR-910 PE	6066712	Unidade	25 Unidade

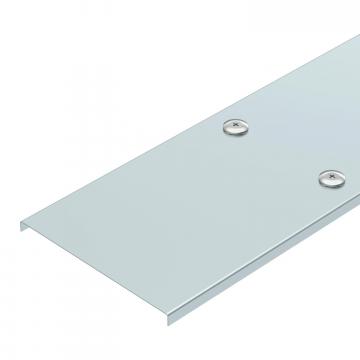

Tampa com ferrolho FS	AZDMD 150 FS	6080860	m	3 m
