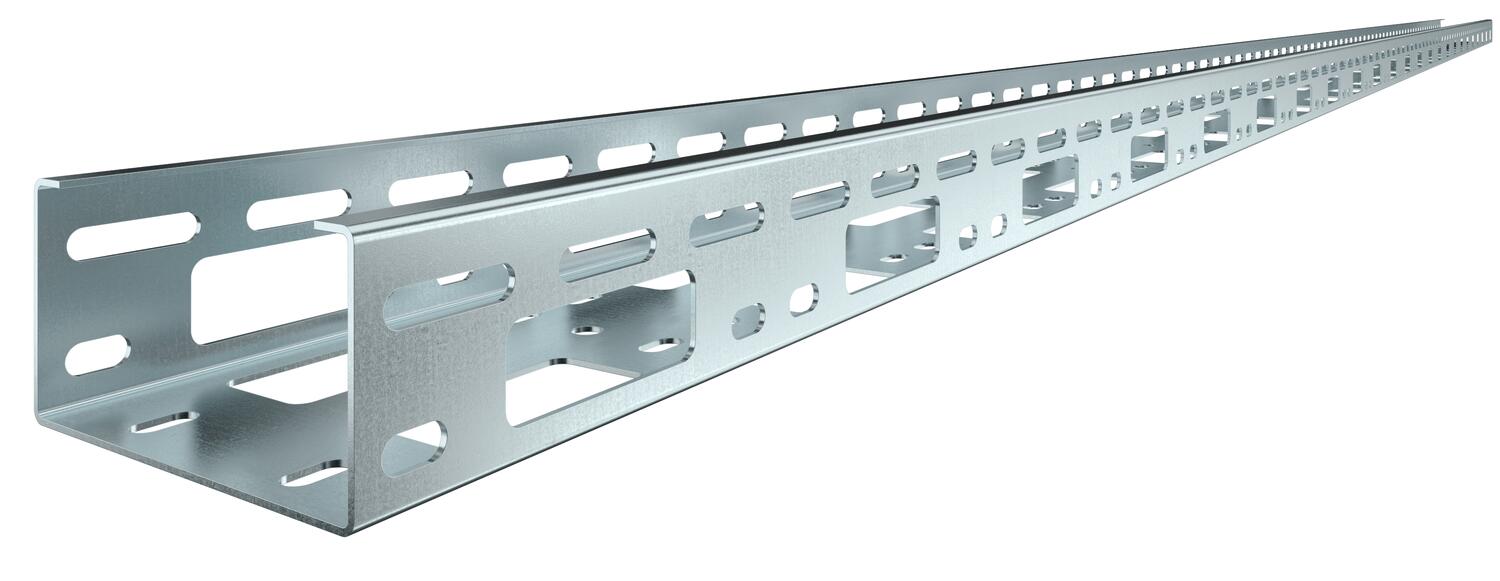

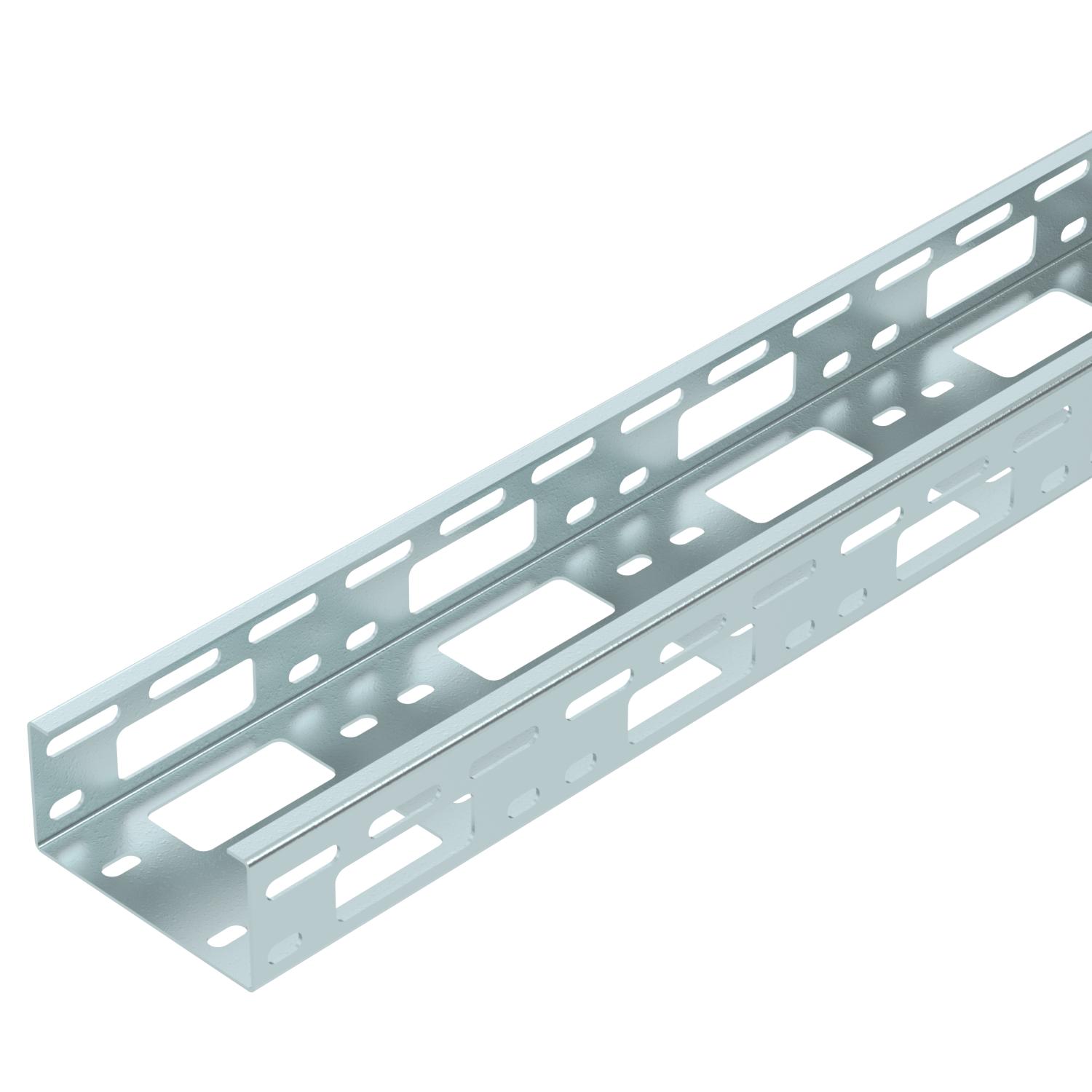

Míni canal AZ 100 FS

Ref. / Tipo	6075231 / AZK 100 FS

Comprimento	3000 mm

Largura	100 mm

Espessura das chapas	1,5 mm

Funktionsgaranti	não

Descrição do produto

Descrição do produto

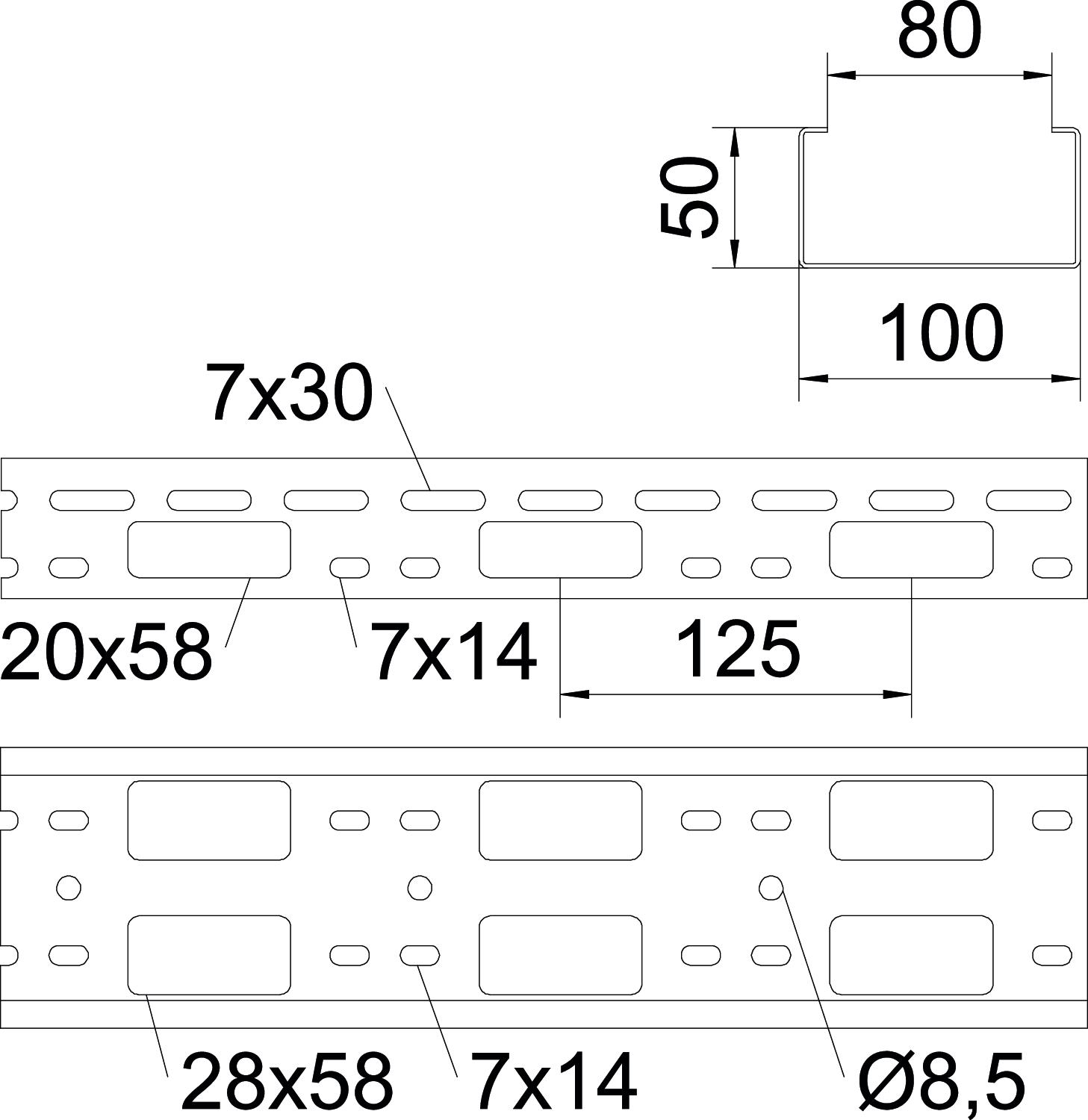

Míni canal AZ com uma altura lateral de 50 mm.
Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.

Dados técnicos

Funktionsgaranti	não
Instalação no pavimento	sim
Largura	100 mm
Material	Aço
Pegada de CO₂ (GWP) do berço ao portão	5,721 kg CO₂e / 1 Metro
Perfuração lateral	sim
Representação de orifícios NATO	não
Secção transversal útil	5000 mm²
Secção transversal útil	50 cm²
Superfície	galvanizado pelo método Sendzimir
Versão conector	sem conector
Versão para grandes cargas	não

Dados técnicos

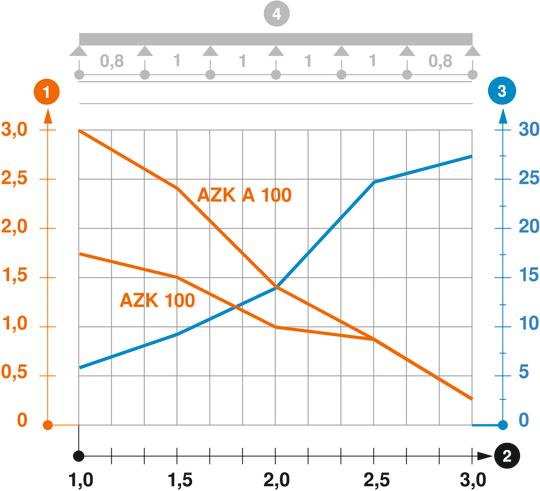

Carga permitida do caminho de cabos em chapa/caminho de cabos em kN/m, sem carga humana
Distância entre apoios em m
Flexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em chapa/caminho de cabos em mm
Curva de flexão da travessa conforme distância entre apoios

Todos os tipos

Tipo	Comprimento	Largura	Espessura das chapas	Funktionsgaranti	Ref.	Quantidade	Qte. minima fornec.
AZK 100 FS	3000 mm	100 mm	1,5 mm	não	6075231	m	3 m

Acessórios

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.

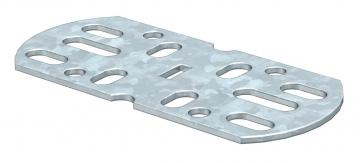

União reta e curva 50 FT	VF AZK FT	6066550	Unidade	25 Unidade
Protetor de cabos 915 PE	KSR-915 PE	6066704	Unidade	25 Unidade
Protetor de cabos 910 PE	KSR-910 PE	6066712	Unidade	25 Unidade

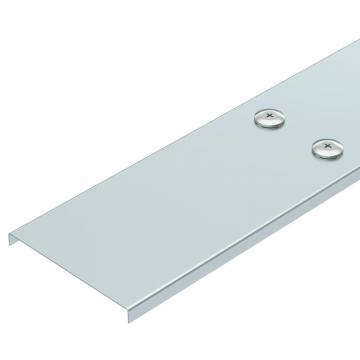

Tampa com ferrolho FS	AZDMD 100 FS	6080227	m	3 m
