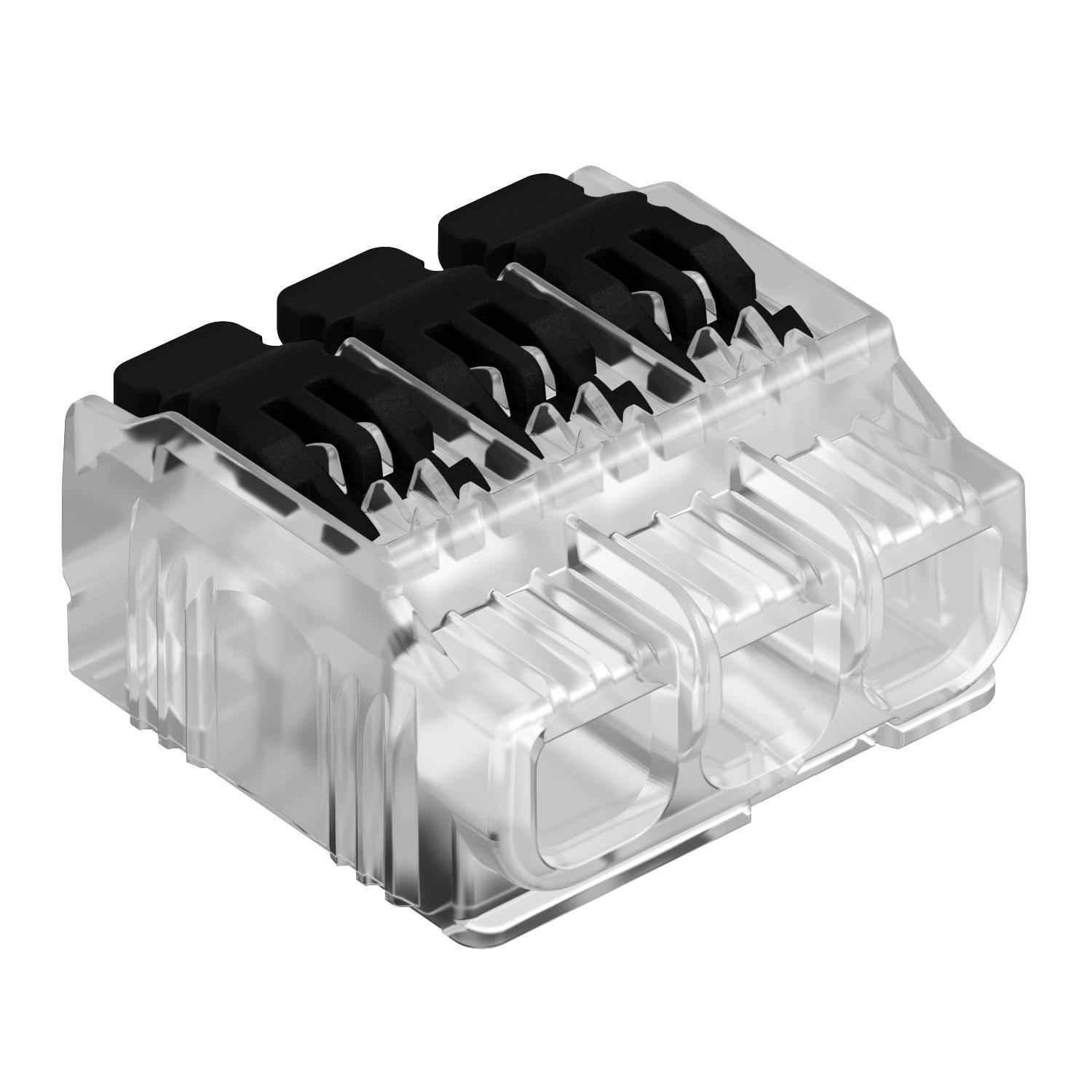

Ligador rápido universal, 3 polos
Ref. 2054423 | EAN 4012197286781
- Descrição do produto
-
Descrição do produtoTestado em conformidade com a EN 60998
Ligador sem parafusos para a ligação de condutores elétricos. O tipo de condutor pode ser opcionalmente flexível, multifilar ou rígido.
Aquando da utilização de condutores rígidos não é necessário soltar a alavanca de desbloqueio. O condutor pode ser encaixado diretamente no borne.
Para remover os condutores, soltar simplesmenate a alavanca de desbloqueio. O fio pode assim ser retirado sem problemas.
Secção transversal nominal:
3 x 0,2 - 4 mm² condutores multifilares/unifilares
Tensão nominal 450 V
Corrente nominal 32 A
Comprimento não isolado: 11 - 12 mm
Abertura de verificação: multímetro e busca-polos (máx. Ø 2 mm) acessível na parte superior do borne
Temperatura ambiente máx. permitida EN 60998: 85°C.
-
- Dados técnicos
-

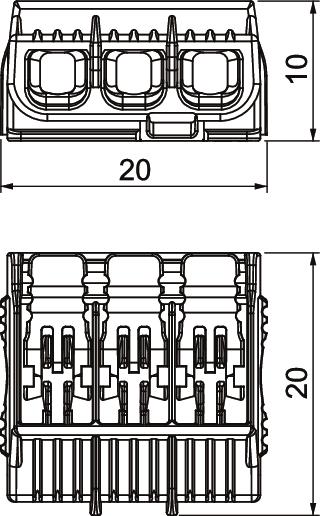

Dimensões
Altura 10,45 mm Apropriada para condutor flexível sim Apropriada para condutor multifilar sim Apropriada para condutor unifilar sim Com alavancas de acionamento sim Comprimento 19,6 mm Cor Transparente Corrente nominal 32 A Dimensão 19,6x19,9x10,5 Gama de temperaturas de aplicação máx. 85 °C Gama de temperaturas de aplicação mín. -5 °C Largura 19,9 mm Material isolante Termoplástico Número de polos 1 Número de pontos de aperto 3 resistência ao fio incandescente conforme a VDE 0471/DIN 695 Parte 2-1, temperatura de ensaio 850 °C Secção 3 x 0,2 - 4 mm² condutores multifilares/unifilares mm² Secção transversal nominal máx. 4 mm² Secção transversal nominal mín. 0,2 mm² Secção transversão do condutor conectável de um fio máx. 4 mm² Secção transversão do condutor conectável de um fio mín. 0,2 mm² Secção transversão do condutor conectável de vários fios máx. 4 mm² Secção transversão do condutor conectável de vários fios mín. 0,2 mm² Tensões nominais 450 V - Todos os tipos
- Downloads
-
Ficha técnica 61 HSK43 / 2054423 , 0.20MB , pdfDeclaração de conformidade UE 61 HSK43 / 2054423 , 0.16MB , pdfInstruções de montagem Instruções de montagem para ligador rápido universal , 0.46MB , pdf
