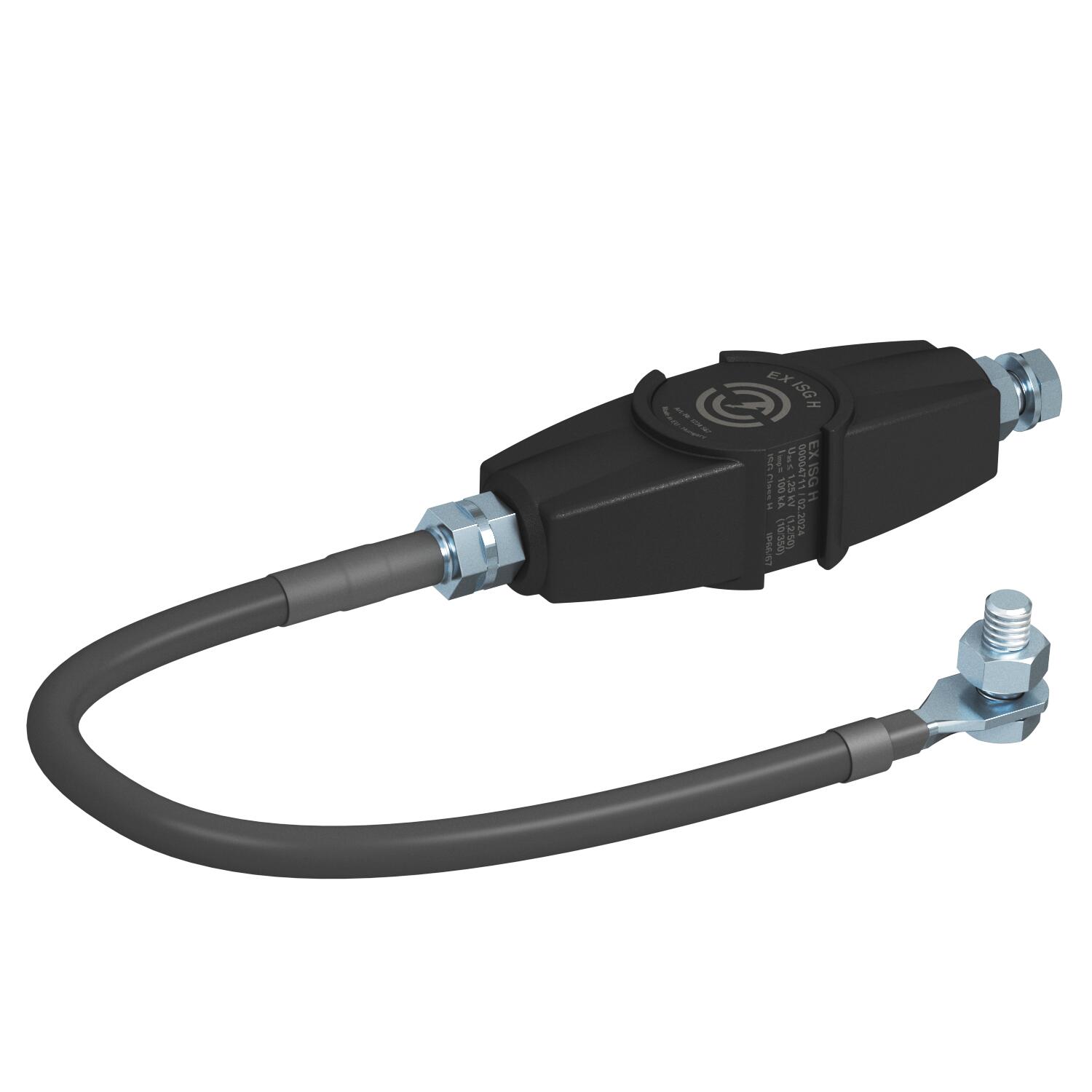

Disruptor EX ISG H, com um cabo 100 | 100

Disruptor EX ISG H, com um cabo

Ref. 5240031 | EAN 4012196521180

Ref. / Tipo	5240031 / EX ISG H 350

Corrente de impulso	100 kA

Intensidade nominal de descarga	100 kA

Descrição do produto

Descrição do produto

• Disruptor conforme a VDE 0185-561-3 (IEC 62561-3)
• Certificação Ex conforme a ATEX
• Identificação conforme a EN 60079-0/-1: II 2G db IIC T6 Gb
• Identificação conforme a EN 60079-0/-31: II 2 D Ex td IIIC T80 °C Db IP67
• Certificação Ex conforme a IECEx
• Identificação conforme a IEC 60079-0/-1: Ex db IIC T6 Gb
• Identificação conforme a IEC 60079-0/-31: Ex tb IIIC T80 °C Db IP67
• Certificação Ex conforme a INMETRO
• Identificação conforme a ABNT NBR IEC 60079-0/-1: Ex db IIC T6 Gb
• Identificação conforme a ABNT NBR IEC 60079-31: Ex td IIIC T80 °C Db IP67

Aplicação: em áreas potencialmente explosivas, zona 1/21 e 2/22 para a ligação em ponte indireta de flanges e uniões roscadas isolantes, por ex., em instalações (KKS) com proteção anticorrosiva catódica.

Dados técnicos

Dados técnicos

Cálculo da tensão fixa alternável	250 V
Cálculo da tensão fixa estável	354 V
Cálculo da tensão nominal de impulso	1,25 kV
Capacidade de carga da corrente de raio	H/100 kA
Comprimento do cabo de ligação	0,35 m
Corrente de impulso	100 kA

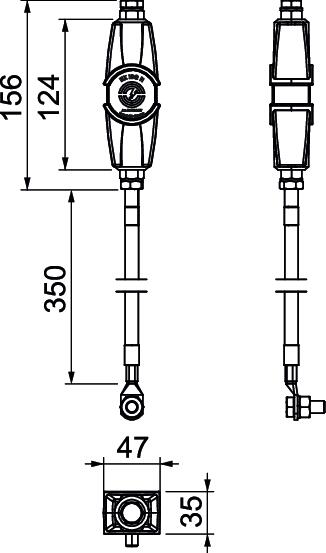

Dimensão	350mm
Gama de temperaturas de aplicação máx.	60 °C
Gama de temperaturas de aplicação mín.	-20 °C

Grau de proteção	IP65/67
Intensidade nominal de descarga	100 kA
Ligação	métrico
Material	Adesivo ativado por calor
Material da ligação	Zinco fundido sobre pressão
Tensão alternada de resposta	0,56 kV
Tipo de proteção contra ignição	Encapsulamento resistente à pressão
Versão verificada quanto a explosões	sim
