Disruptor EX ISG H, com 2 cabos 100 | 100

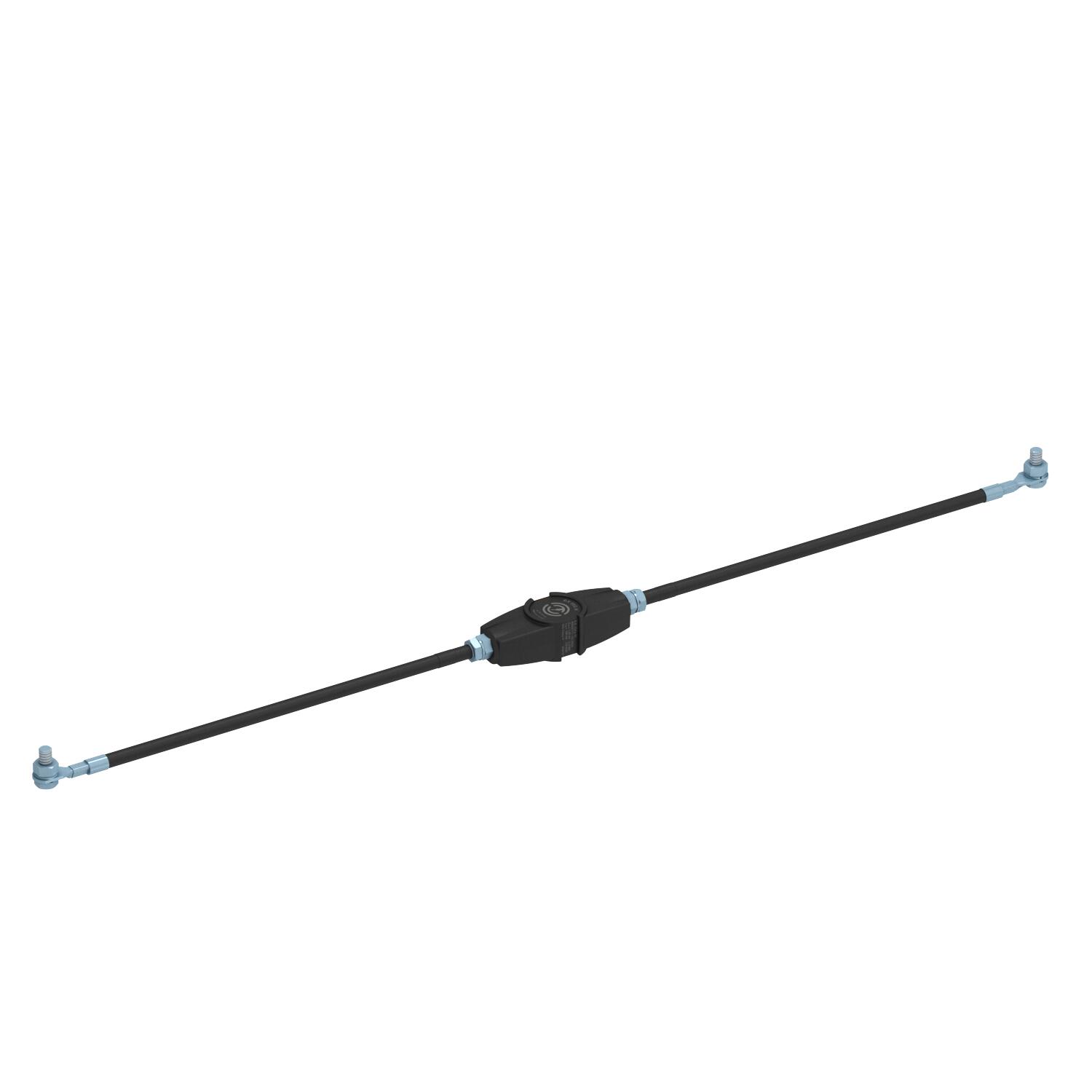

Disruptor EX ISG H, com 2 cabos

Ref. 5240033 | EAN 4012196522965

Ref. / Tipo	5240033 / EX ISG H 350 2L

Corrente de impulso	100 kA

Intensidade nominal de descarga	100 kA

Descrição do produto

Descrição do produto

• Disruptor conforme a VDE 0185-561-3 (IEC 62561-3)
• Certificação Ex conforme a ATEX
• Identificação conforme a EN 60079-0/-1: II 2G db IIC T6 Gb
• Identificação conforme a EN 60079-0/-31: II 2 D Ex td IIIC T80 °C Db IP67
• Certificação Ex conforme a IECEx
• Identificação conforme a EN 60079-0/-1: Ex db IIC T6 Gb
• Identificação conforme a EN 60079-0/-31: Ex td IIIC T80 °C Db IP67
• Identificação conforme a ABNT NBR IEC 60079-0/-1: Ex db IIC T6 Gb
• Identificação conforme a ABNT NBR IEC 60079-31: Ex td IIIC T80 °C Db IP67
• cabo de ligação com ligação de ambos os lados (25 mm2 ) com parafuso M10, anilha elástica e porca pré-montados
• Certificação Ex conforme INMETRO

Aplicação: em áreas potencialmente explosivas, zona 1/21 e 2/22 para a ligação em ponte indireta de flanges e uniões roscadas isolantes, por ex., em instalações (KKS) com proteção anticorrosiva catódica.

Dados técnicos

Dados técnicos

Cálculo da tensão fixa alternável	250 V
Cálculo da tensão fixa estável	354 V
Cálculo da tensão nominal de impulso	1,25 kV
Capacidade de carga da corrente de raio	H/100 kA

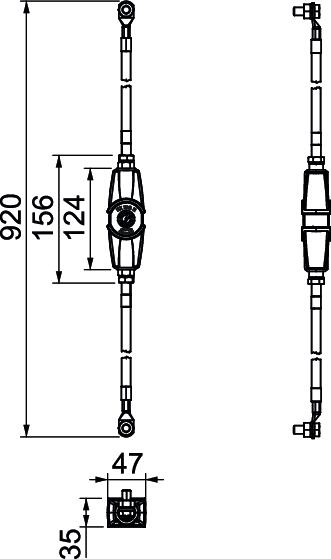

Comprimento do cabo de ligação	0,35 m
Cor	Preto
Corrente de impulso	100 kA
Dimensão	2x1m
Gama de temperaturas de aplicação máx.	60 °C
Gama de temperaturas de aplicação mín.	-20 °C

Grau de proteção	IP65/67
Intensidade nominal de descarga	100 kA
Ligação	métrico
Material	Adesivo ativado por calor
Material da ligação	Zinco fundido sobre pressão
Pegada de CO₂ (GWP) do berço ao portão	1,5168 kg CO₂e / 1 Peça
Tensão alternada de resposta	0,56 kV
Tipo de proteção contra ignição	Encapsulamento resistente à pressão
Versão verificada quanto a explosões	sim
