Dispositivo de proteção em série, 4 polos, versão 48 V 4 | 41 | 58 | Bornes

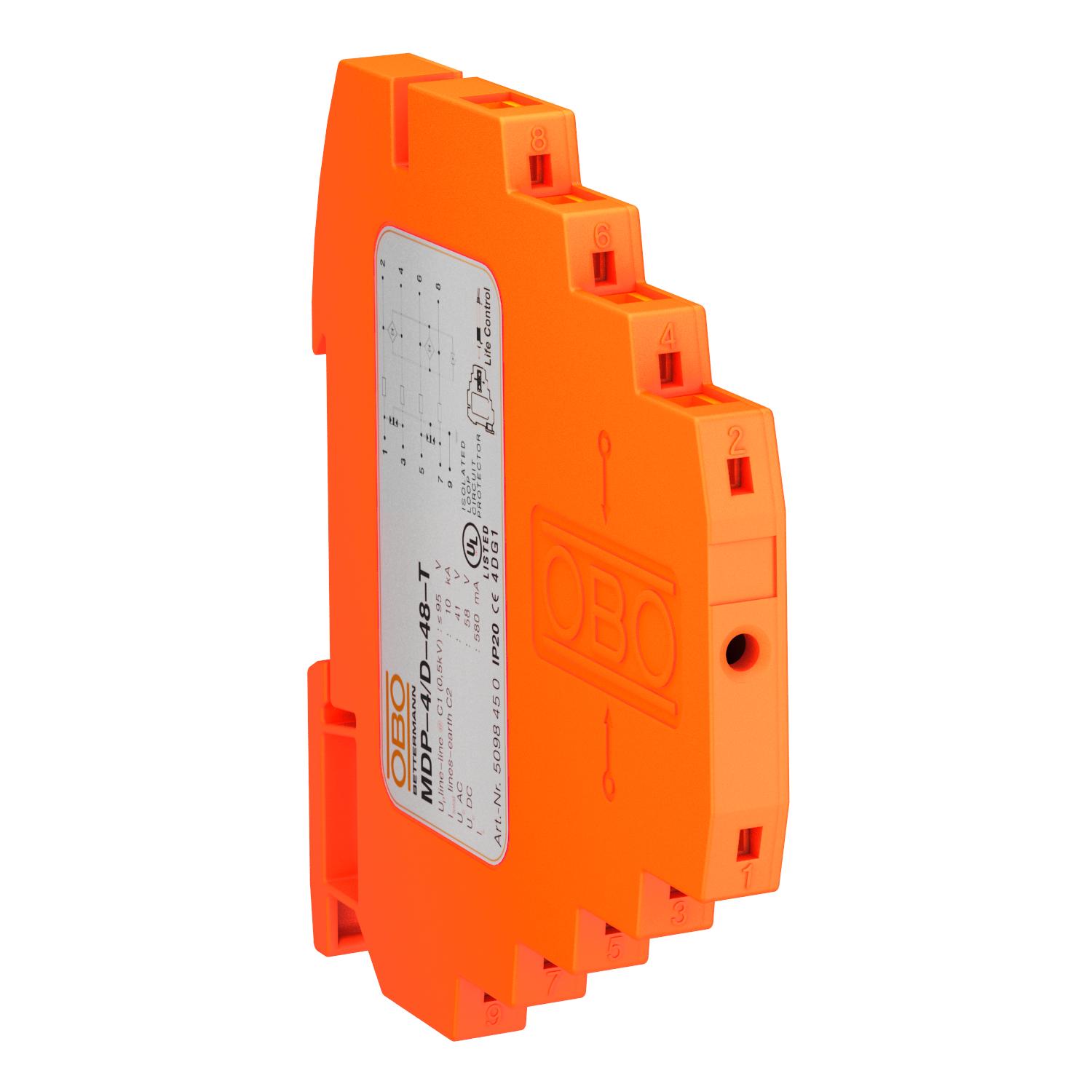

Dispositivo de proteção em série, 4 polos, versão 48 V

Ref. 5098450 | EAN 4012195406914

Ref. / Tipo

Número de polos

Tensão continua máxima CA	41 V

Tensão continua máxima CC	58 V

Sistema de encaixe	Bornes

Descrição do produto

Descrição do produto

Dispositivo de proteção de linhas de dados com função de teste, versão 48V

• Corrente de carga nominal 0,58 A
• Aparelho de proteção para sistemas multifilares
• Ligação direta à terra com blindagem e bornes de ligação sem rosca
• Poupança de espaço, largura de apenas 8,7 mm
• Possibilidade de testar circuito de proteção com Life Control
• Elevada largura de banda de 100 MHz
• Listado na UL (4DG1)

Aplicação: aplicação universal em calhas DIN perfilada de 35 mm em cada caixa de distribuição convencional.

Dados técnicos

Dados técnicos

Amortecimento de inserção (Insertion loss)	≤3 dB
Blindagem	directo
Capacidade (fio-fio)	< 40 pF
Contacto para telecomunicações	não
Corrente de carga nominal CA	0,4 A
Corrente de carga nominal CC	0,58 A
Corrente transitória total (8/20)	10 kA
Dimensão	48V
DST segundo IEC 61643-21	Classe I+II+III / D1+C2+C1
Frequência limite	100 MHz
Gama de temperaturas de aplicação máx.	80 °C
Gama de temperaturas de aplicação mín.	-40 °C
Grau de proteção	IP20
Kategorie	Tipo 1+2+3 / D1+C2+C1
Ligação à terra através de:	Calha DIN
Ligação de blindagem	sim
LPZ	0→3
Monitorização do descarregador	não
Nível de proteção @ C1	<110 V
Nível de proteção fio - fio	<95 V
Nível de proteção fio - terra	<800 V

Norma de ensaio	IEC 61643-21
Número de polos	4
Permissões	UL
Potência dissipada total (10/350)	D1: 2 kA
Resistência da potência de dissipação nominal fio - fio	C1: 0,5 kV / 0,25 kA (8/20µs)
Resistência da potência de dissipação nominal fio - terra	C2: 5 kV / 2,5 kA (8/20µs)
Resistência de isolamento	>100 MΩ
Resistência de série por fio	2,35 Ω ± 5 %
Secção transversal de ligação flexível máx.	2,5 mm²
Secção transversal de ligação flexível mín.	0,14 mm²
Secção transversal de ligação multifilar máx.	1,5 mm²
Secção transversal de ligação multifilar mín.	0,14 mm²
Secção transversal de ligação rígida máx.	2,5 mm²
Secção transversal de ligação rígida mín.	0,14 mm²
Sinalização no aparelho	verificável
Sistema de encaixe	Bornes
Tensão continua máxima CA	41 V
Tensão continua máxima CC	58 V
Tensões nominais	48 V
Versão verificada quanto a explosões	não

Todos os tipos

Todos os tipos

Tipo	Número de polos	Tensão continua máxima CA	Tensão continua máxima CC	Sistema de encaixe	Ref.	Quantidade	Qte. minima fornec.
MDP-2 D-48-T	2	41 V	58 V	Bornes	5098442	Unidade	1 Unidade
MDP-3 D-48-T	3	41 V	58 V	Bornes	5098446	Unidade	1 Unidade
MDP-4 D-48-T	4	41 V	58 V	Bornes	5098450	Unidade	1 Unidade
