Dispositivo de proteção em série, 4 polos, versão 12 V 4 | 10,5 | 15 | Bornes

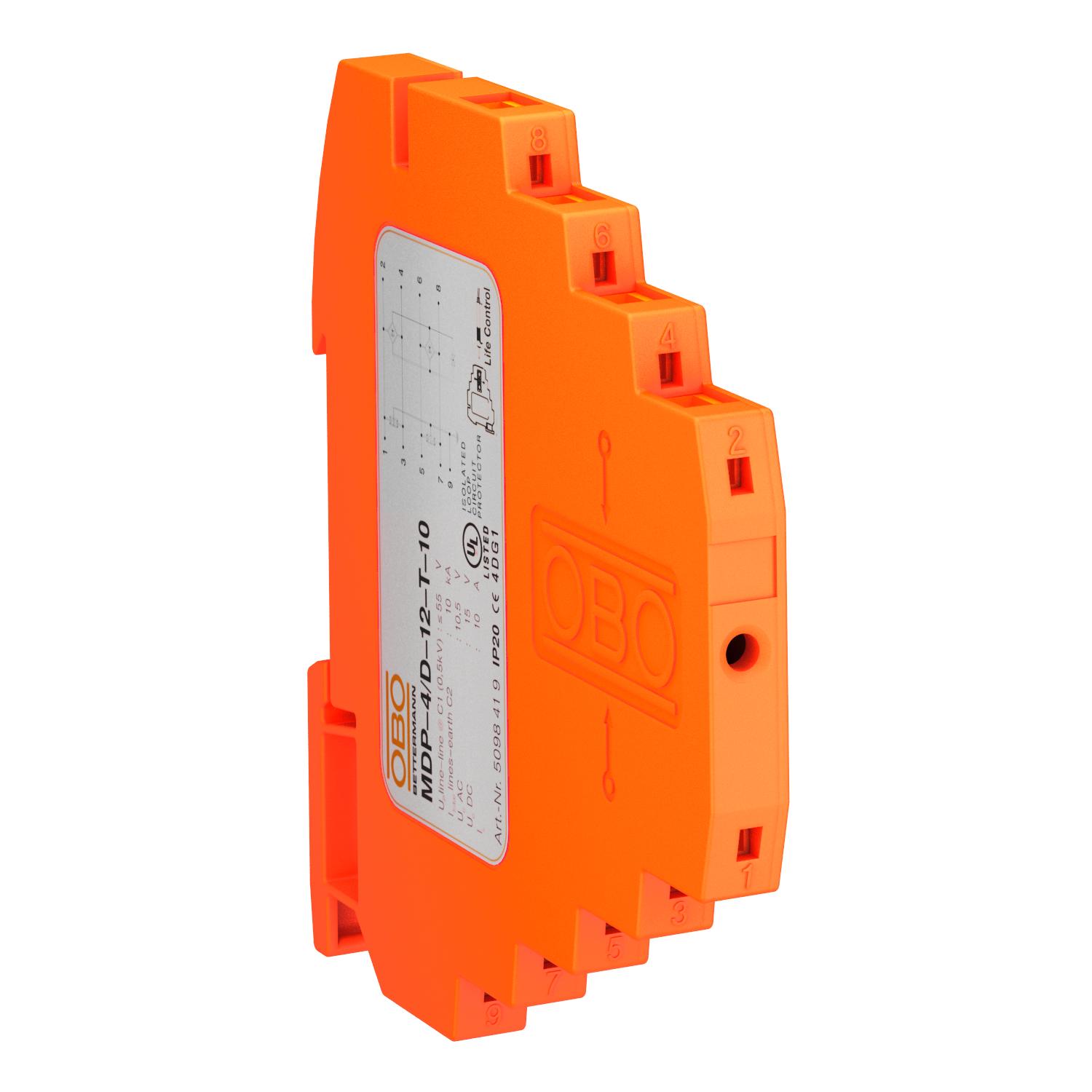

Dispositivo de proteção em série, 4 polos, versão 12 V

Ref. 5098419 | EAN 4012195773610

Ref. / Tipo

Número de polos

Tensão continua máxima CA	10,5 V

Tensão continua máxima CC	15 V

Sistema de encaixe	Bornes

Descrição do produto

Descrição do produto

Dispositivo de proteção de linhas de dados com função de teste, versão 12V

• Corrente de carga nominal 10 A
• Aparelho de proteção para sistemas multifilares
• Ligação direta à terra com blindagem e bornes de ligação sem rosca
• Poupança de espaço, largura de apenas 8,7 mm
• Possibilidade de testar circuito de proteção com Life Control
• Elevada largura de banda de 100 MHz
• Listado na UL (4DG1)

Aplicação: aplicação universal em calhas DIN perfilada de 35 mm em cada caixa de distribuição convencional.

Dados técnicos

Dados técnicos

Amortecimento de inserção (Insertion loss)	≤3 dB
Blindagem	directo
Capacidade (fio-fio)	<40 pF
Corrente de carga nominal CA	0,7 A
Corrente de carga nominal CC	10 A
Corrente transitória total (8/20)	10 kA
Dimensão	12V
DST segundo IEC 61643-21	Classe I+II+III / D1+C2+C1
Frequência limite	100 MHz
Gama de temperaturas de aplicação máx.	80 °C
Gama de temperaturas de aplicação mín.	-40 °C
Grau de proteção	IP20
Kategorie	Tipo 1+2+3 / D1+C2+C1
Ligação à terra através de:	Calha DIN
Ligação de blindagem	sim
LPZ	0→3
Nível de proteção fio - fio	<55 V
Nível de proteção fio - terra	<800 V

Norma de ensaio	IEC 61643-21
Número de polos	4
Permissões	UL
Potência dissipada total (10/350)	D1: 2 kA
Resistência da potência de dissipação nominal fio - fio	C1: 0,5 kV / 0,25 kA (8/20µs)
Resistência de isolamento	>100 MΩ
Secção transversal de ligação flexível máx.	2,5 mm²
Secção transversal de ligação flexível mín.	0,14 mm²
Secção transversal de ligação multifilar máx.	1,5 mm²
Secção transversal de ligação multifilar mín.	0,14 mm²
Secção transversal de ligação rígida máx.	2,5 mm²
Secção transversal de ligação rígida mín.	0,14 mm²
Sinalização no aparelho	verificável
Sistema de encaixe	Bornes
Tensão continua máxima CA	10,5 V
Tensão continua máxima CC	15 V
Tensões nominais	12 V
