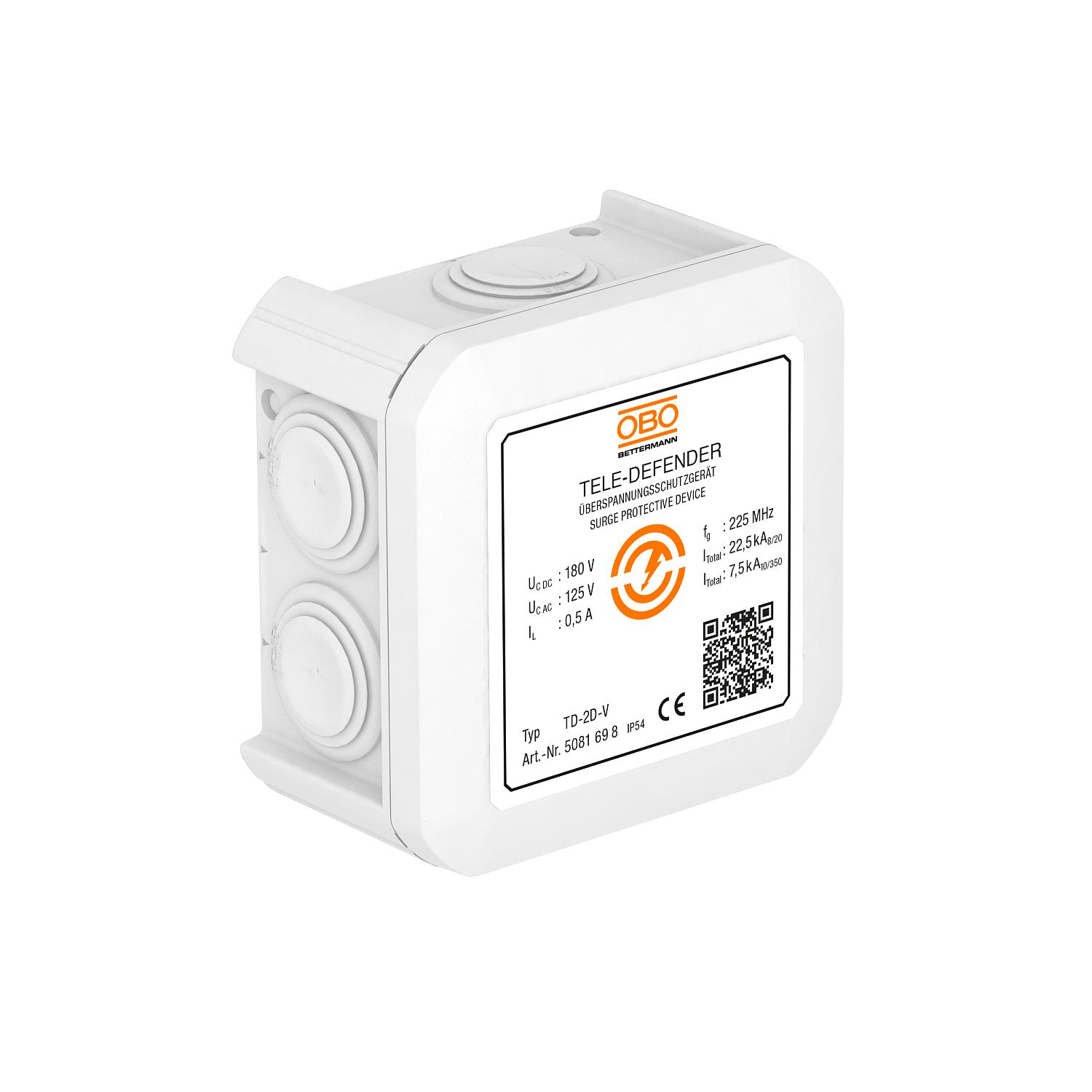

Dispositivo de proteção combinada TD-2D para sistemas RDIS e ADSL
Ref. 5081698 | EAN 4012196427444
- Descrição do produto
-
Descrição do produtoAparelho de proteção para cabos de dados para equipamentos de telecomunicações
• Baixo nível de proteção com elevada carga de corrente
• Bornes "Push-In" para instalação rápida
• Largura de banda otimizada para transmissão segura até 225 MHz
• Montagem à superfície
Aplicação: Ideal para todos os sistemas DSL, ligações de IP, RDIS ou telecomunicações analógicas.
-
- Dados técnicos
-
Dados técnicos
Amortecimento de inserção (Insertion loss) ≤3 dB Blindagem directo Capacidade (fio-fio) <10 pF Capacidade (fio-terra) <20 pF Contacto para telecomunicações não Cor branco Corrente de carga nominal CA 0,35 A Corrente de carga nominal CC 0,5 A Corrente de impulso 2,5 kA Corrente transitória total (8/20) 22,5 kA Dimensão 180V DST segundo IEC 61643-21 Classe I+II+III / D1+C2+C1 Frequência limite 225 MHz Gama de temperaturas de aplicação máx. 80 °C Gama de temperaturas de aplicação mín. -40 °C Grau de proteção IP54 Kategorie Tipo 1+2+3 / D1+C2+C1 Ligação de blindagem sim LPZ 0→3 Material Plástico Monitorização do descarregador não Nível de proteção fio - fio <350 V Nível de proteção fio - terra <600 V Norma de ensaio IEC 61643-21 Número de polos 2 Potência dissipada total (10/350) D1: 7,5 kA Resistência da potência de dissipação nominal fio - fio C2: 15 kV / 7,5 kA (8/20µs) Resistência da potência de dissipação nominal fio - terra C2: 15 kV / 7,5 kA (8/20µs) Resistência de isolamento >10 MΩ Resistência de série por fio 2,2 Ω ± 5 % Secção transversal de ligação flexível máx. 1 mm² Secção transversal de ligação flexível mín. 0,14 mm² Secção transversal de ligação multifilar máx. 1 mm² Secção transversal de ligação multifilar mín. 0,14 mm² Secção transversal de ligação rígida máx. 1,5 mm² Secção transversal de ligação rígida mín. 0,08 mm² Sinalização no aparelho sem Sistema de encaixe Bornes Tensão continua máxima CA 125 V Tensão continua máxima CC 180 V Tipo de cabo para aparelhos de proteção contra sobretensões Cabo de telecomunicações Versão verificada quanto a explosões não - Todos os tipos
