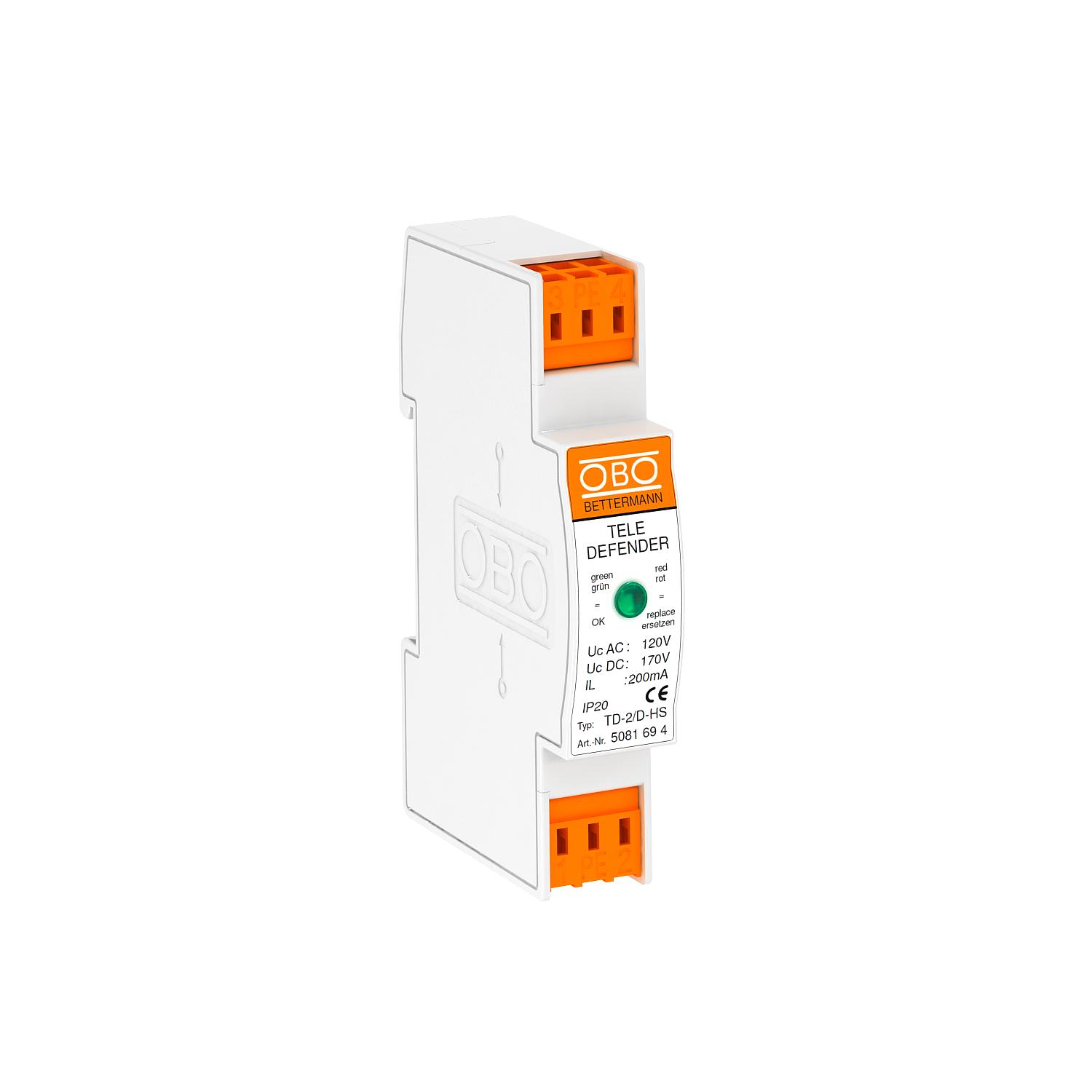

Dispositivo de proteção combinada para sistemas RDIS e DSL

Ref. 5081694 | EAN 4012196087723

Ref. / Tipo	5081694 / TD-2/D-HS

Número de polos	2

Tensão continua máxima CA	120 V

Tensão continua máxima CC	170 V

Sistema de encaixe	Bornes

Descrição do produto

Descrição do produto

Aparelhos de proteção para cabos de dados para equipamentos de telecomunicações

• Baixo nível de proteção com elevada carga de corrente

• Bornes sem parafusos e/ou de encaixe

• Largura de banda otimizada para uma transmissão segura

• Montagem rápida sobre calha DIN perfilada para uma linha telefónica

• Indicação visual de funcionamento

Aplicação: sistemas DSL, RDIS ou telecomunicações analógicas.

Dados técnicos

Dados técnicos

Amortecimento de inserção (Insertion loss)	≤3 dB
Blindagem	directo
Capacidade (fio-fio)	<50 pF
Capacidade (fio-terra)	<50 pF
Contacto para telecomunicações	não
Cor	branco
Corrente de carga nominal CA	0,14 A
Corrente de carga nominal CC	0,2 A
Corrente de impulso	2,5 kA
Corrente transitória total (8/20)	10 kA
Dimensão	170V
DST segundo IEC 61643-21	Classe I+II+III / D1+C2+C1
Frequência limite	75 MHz
Gama de temperaturas de aplicação máx.	80 °C
Gama de temperaturas de aplicação mín.	-40 °C
Grau de proteção	IP20
Kategorie	Tipo 1+2+3 / D1+C2+C1
Ligação à terra através de:	Cabo de ligação
Ligação de blindagem	não
LPZ	0→3
Material	Plástico
Monitorização do descarregador	não

Nível de proteção fio - fio	<300 V
Nível de proteção fio - terra	<650 V
Norma de ensaio	IEC 61643-21
Número de polos	2
Potência dissipada total (10/350)	D1: 5 kA
Resistência da potência de dissipação nominal fio - fio	C2: 18 kV / 9 kA (8/20µs)
Resistência da potência de dissipação nominal fio - terra	C2: 18 kV / 9 kA (8/20µs)
Resistência de isolamento	>1 MΩ
Resistência de série por fio	9 Ω ± 10 %
Secção transversal de ligação flexível máx.	2,5 mm²
Secção transversal de ligação flexível mín.	0,14 mm²
Secção transversal de ligação multifilar máx.	2,5 mm²
Secção transversal de ligação multifilar mín.	0,14 mm²
Secção transversal de ligação rígida máx.	2,5 mm²
Secção transversal de ligação rígida mín.	0,14 mm²
Sinalização no aparelho	ótico
Sistema de encaixe	Bornes
Tensão continua máxima CA	120 V
Tensão continua máxima CC	170 V
Tipo de cabo para aparelhos de proteção contra sobretensões	Cabo de telecomunicações
Unidade de divisão TE (17,5 mm)	1
Versão verificada quanto a explosões	não
