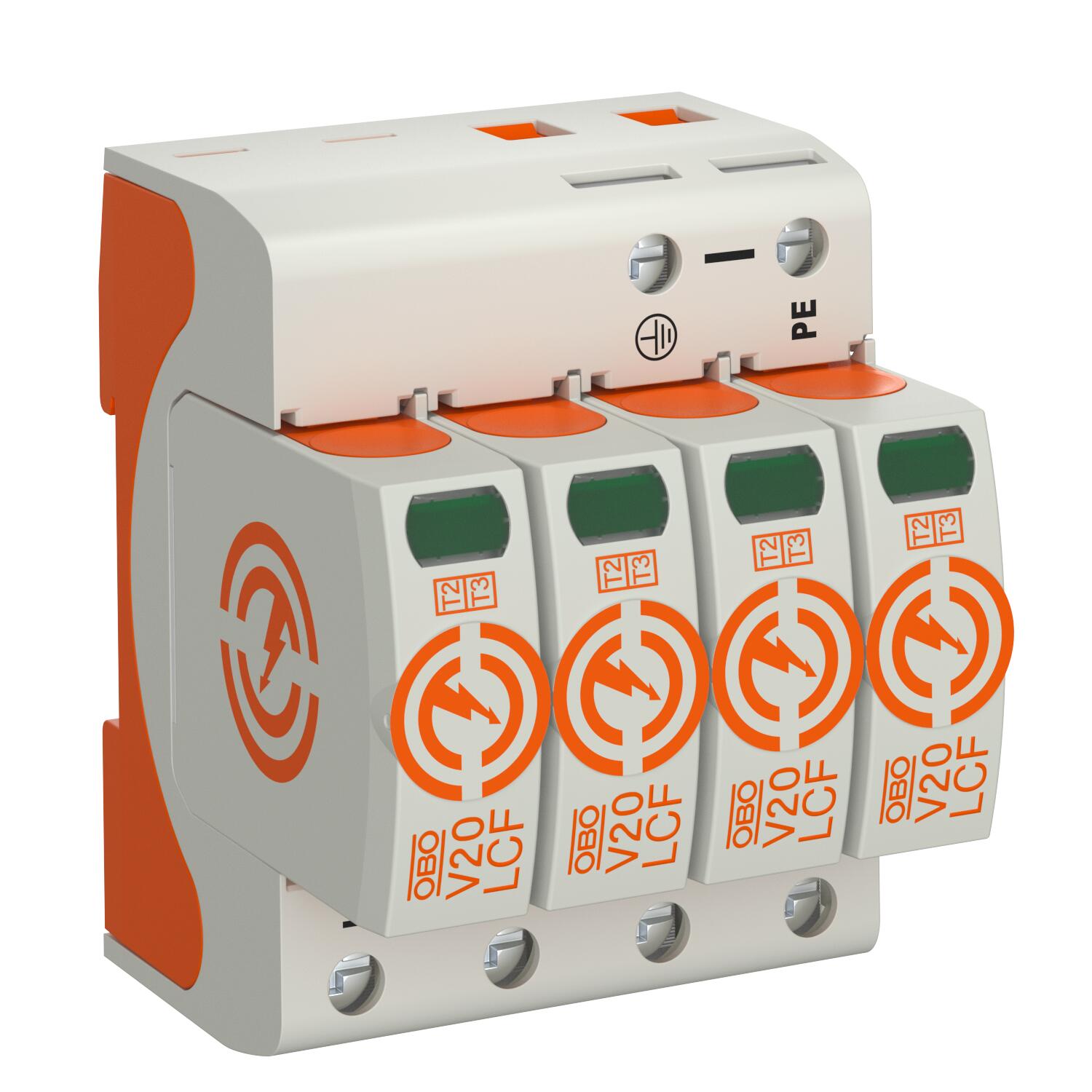

Descarregador de sobretensões V20, sem correntes de fuga, 5 polo
Ref. 5095529 | EAN 4012196818792
- Descrição do produto
-
Descrição do produtoDescarregador de sobretensões do tipo 2
• para a ligação equipotencial de proteção contra sobretensões conforme a VDE 0100-443 (IEC 60364-4-44)
• capacidade de descarga até 40 kA (8/20) por polo através do varistor com capacidade de alto desempenho
• descarregador modular, enfichável, com dispositivo de separação e indicador visual de funcionamento
• função de encaixe com proteção contra vibrações e código de tensão
• plástico conforme a UL 94 V-0
• as variantes FS dispõem de um contacto inversor livre de potencial para sinalização remota
Aplicação: ligação equipotencial e proteção de equipamentos em quadros de distribuição principais e parciais.
-
- Dados técnicos
-
Dados técnicos
À prova de curto-circuito sim Binário 4 Nm Classe de verificação tipo 2 sim Classificação segundo EN 61643-11 Tipo 2+3 Classificação segundo IEC 61643-1 classe II+III Configuração de rede outros Configuração de rede DC não Configuração de rede IT não Configuração de rede TN sim Configuração de rede TN-C sim Configuração de rede TN-C-S sim Configuração de rede TN-S sim Configuração de rede TT não Dimensão 280V Distância mínima 1,5 mm Fluxo de ar não Fusível integrado não Fusível máx. a montante 160 A Grau de proteção IP20 Intensidade nominal de descarga (8/20 µs) 20 kA Intensidade nominal de descarga (8/20 µs) [L-N] 20 kA Intensidade nominal de descarga (8/20 µs) [N-PE] 40 kA Material da caixa PA UL 94 V-0 Nível de proteção [L-N] ≤1,5 Outras configurações de rede não Permissões VDE Potência de comutação CA 230 V; 0,5 A Potência de comutação CC 230 V; 0,1 A / 75 V; 0,5 A Potência de dissipação (8/20 µs) [total] 120 kA Potência de dissipação máxima (8/20 μs) 30 kA Potência de dissipação máxima (8/20 μs) [L-N] 30 kA Potência de dissipação nominal máxima (8/20 μs) [N-PE] 60 kA Proteção máxima da rede elétrica contra sobretensões 160 A gL/gG Resistência a curto-circuito com proteção máx. contra sobretensões na rede elétrica 50 kA eff Secção transversal de ligação bornes FM máx. 16 AWG Secção transversal de ligação bornes FM máx. 1,5 mm² Secção transversal de ligação bornes FM mín. 21 AWG Secção transversal de ligação bornes FM mín. 0,5 mm² Secção transversal do condutor flexível (de fio fino) 35 mm² Secção transversal do condutor flexível (de fio fino) 2 AWG Secção transversal do condutor rígida (de um fio/vários fios) máx. 35 mm² Secção transversal do condutor rígida (de um fio/vários fios) máx. 2 AWG Secção transversal do condutor rígida (de um fio/vários fios) mín. 16 AWG Secção transversal do condutor rígida (de um fio/vários fios) mín. 1,5 mm² Secção transversal flexível (de fio fino) mín. 1,5 mm² Secção transversal flexível (de fio fino) mín. 16 AWG Sinalização à distância não Sinalização no aparelho ótico Sobretensão temporária [L-N] - fail safe mode - 120 min 440 V Sobretensão temporária [L-N] - withstand mode - 5 s 335 V Sobretensão temporária [N-PE] - withstand mode - 200 ms 1200 V SPD segundo a UL 1449 Tipo 4 Temperatura operacional máx. 80 °C Temperatura operacional mín. -40 °C Tempo de resposta <25 ns Tensão continua máxima CA 280 V Tensão máxima de funcionamento (L-N) 280 V Tensão nominal CA (50 / 60 Hz) 230 V Tensão residual [L-N] @ 1 kA 0,8 kV Tensão residual [L-N] @ 5 kA 1 kV Tipo de cabo para aparelhos de proteção contra sobretensões Cabo de energia AC Tipo de montagem Calha DIN de 35 mm Versão do polo 4 - Todos os tipos
- Downloads
-
Ficha técnica V20-LCF-4-280 / 5095529 , 0.31MB , pdfInstruções de montagem Instruções de montagem V20-...-280 , 0.07MB , pdfInstruções de montagem Surge Controller V20-LCF...280 , 3.10MB , pdf
