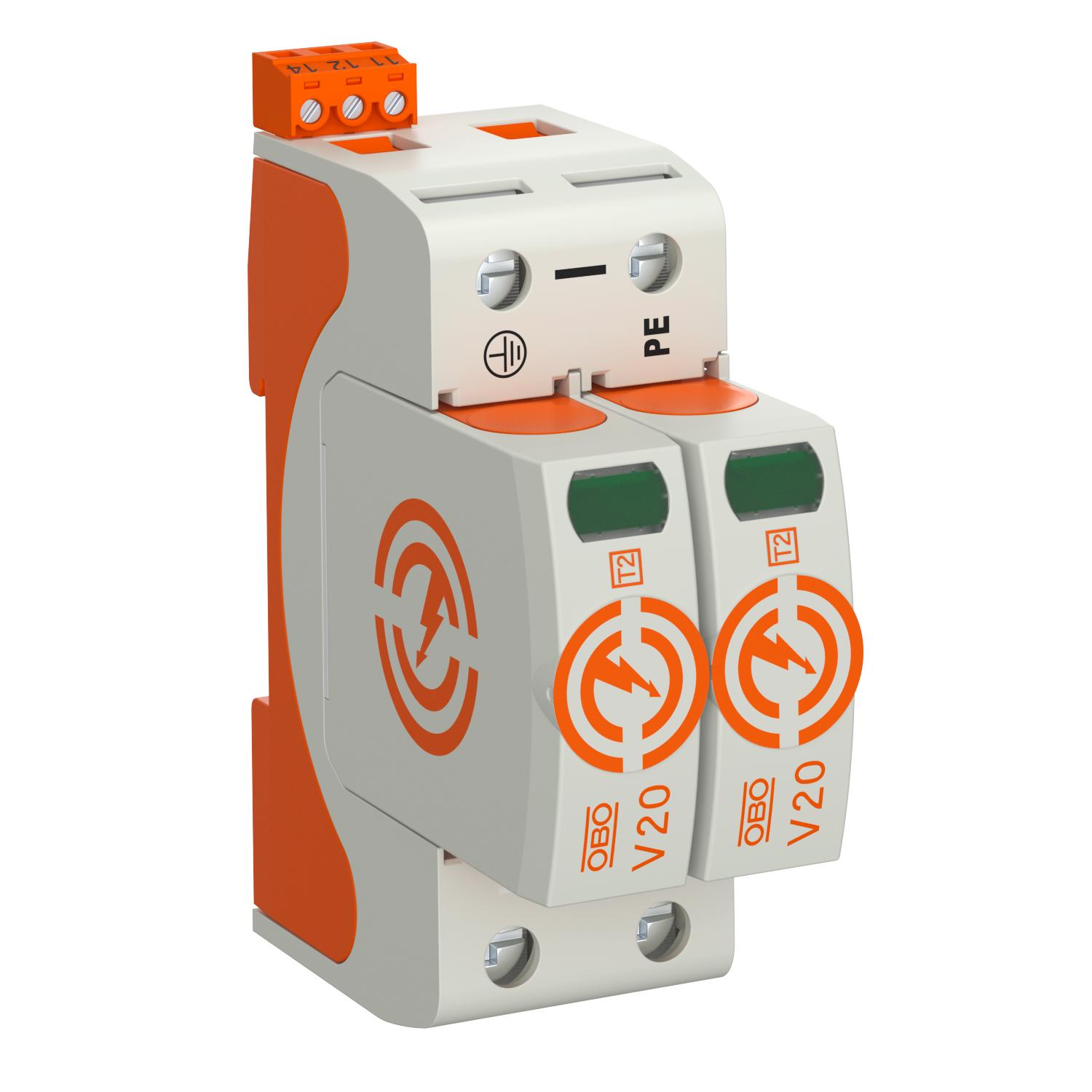

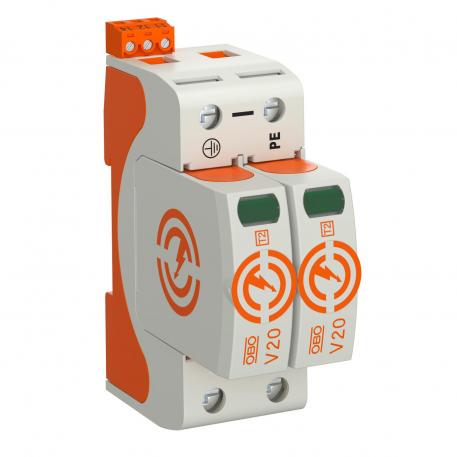

Descarregador de sobretensões V20, 2 polos com FS 280 V 2 | 280 | IP20

Descarregador de sobretensões V20, 2 polos com FS 280 V

Ref. 5095282 | EAN 4012196162185

Ref. / Tipo

Versão do polo

Tensão continua máxima CA	280 V

Grau de proteção	IP20

Descrição do produto

Descrição do produto

Descarregador de sobretensões do tipo 2

• para a ligação equipotencial de proteção contra sobretensões conforme a VDE 0100-443 (IEC 60364-4-44)

• capacidade de descarga até 40 kA (8/20) por polo através do varistor com capacidade de alto desempenho

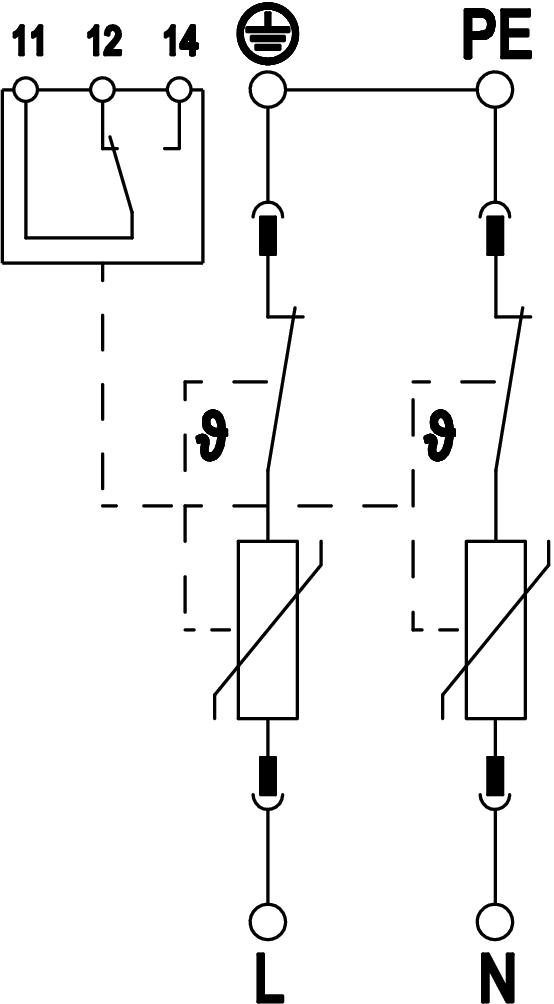

• descarregador modular, enfichável, com dispositivo de separação e indicador visual de funcionamento

• função de encaixe com proteção contra vibrações e código de tensão

• plástico conforme a UL 94 V-0

• as variantes FS dispõem de um contacto inversor livre de potencial para sinalização remota

Aplicação: ligação equipotencial e proteção de equipamentos em quadros de distribuição principais e parciais.

Dados técnicos

Dados técnicos

À prova de curto-circuito	sim
Binário	4 Nm
Classe de verificação tipo 2	sim
Classificação segundo EN 61643-11	Tipo 2
Classificação segundo IEC 61643-1	classe II
Configuração de rede	outros
Configuração de rede TN	sim
Configuração de rede TN-C	sim
Contactos FM	Inversor
Dimensão	280V
Distância mínima	1,5 mm
Fluxo de ar	não
Fusível integrado	não
Fusível máx. a montante	160 A
Grau de proteção	IP20
Intensidade nominal de descarga (8/20 µs)	20 kA
Intensidade nominal de descarga (8/20 µs) [L-N]	20 kA
Material da caixa	PA UL 94 V-0
Nível de proteção [L-N]	≤1,3
Número de polos	2
Permissões	VDE
Potência de comutação CA	230 V; 0,5 A
Potência de comutação CC	230 V; 0,1 A / 75 V; 0,5 A
Potência de dissipação (8/20 µs) [total]	80 kA
Potência de dissipação máxima (8/20 μs)	40 kA
Potência de dissipação máxima (8/20 μs) [L-N]	40 kA
Proteção máxima da rede elétrica contra sobretensões	160 A gL/gG
Resistência a curto-circuito com proteção máx. contra sobretensões na rede elétrica	50 kA eff
Secção transversal de ligação bornes FM máx.	16 AWG

Secção transversal de ligação bornes FM máx.	1,5 mm²
Secção transversal de ligação bornes FM mín.	21 AWG
Secção transversal de ligação bornes FM mín.	0,5 mm²
Secção transversal do condutor flexível (de fio fino)	2 AWG
Secção transversal do condutor flexível (de fio fino)	35 mm²
Secção transversal do condutor rígida (de um fio/vários fios) máx.	35 mm²
Secção transversal do condutor rígida (de um fio/vários fios) máx.	2 AWG
Secção transversal do condutor rígida (de um fio/vários fios) mín.	1,5 mm²
Secção transversal do condutor rígida (de um fio/vários fios) mín.	16 AWG
Secção transversal flexível (de fio fino) mín.	16 AWG
Secção transversal flexível (de fio fino) mín.	1,5 mm²
Sinalização à distância	sim
Sinalização no aparelho	ótico
Sobretensão temporária [L-N] - fail safe mode - 120 min	440 V
Sobretensão temporária [L-N] - withstand mode - 5 s	335 V
SPD segundo a UL 1449	Tipo 4
Temperatura operacional máx.	80 °C
Temperatura operacional mín.	-40 °C
Tempo de resposta	<25 ns
Tensão contínua máxima (N-PE)	255 V
Tensão continua máxima CA	280 V
Tensão máxima de funcionamento (L-N)	280 V
Tensão nominal CA (50 / 60 Hz)	230 V
Tensão residual [L-N] @ 1 kA	0,8 kV
Tensão residual [L-N] @ 5 kA	1 kV
Tipo de cabo para aparelhos de proteção contra sobretensões	Cabo de energia AC

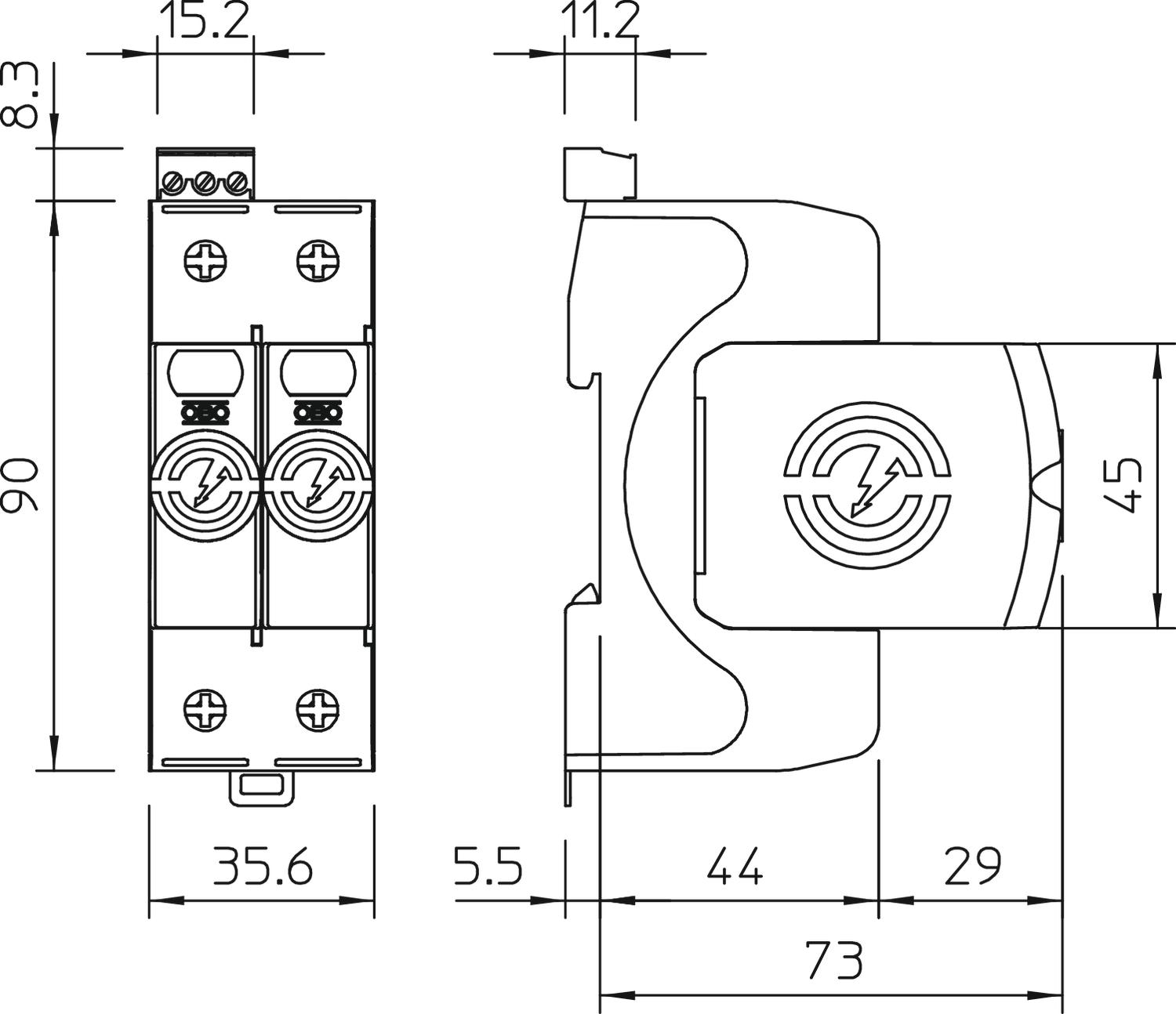

Tipo de montagem	Calha DIN de 35 mm
Versão do polo	2
