Descarregador de sobretensões para sistemas LED ÜSM-20-230I1PE65 1+N/PE | 255 | IP65

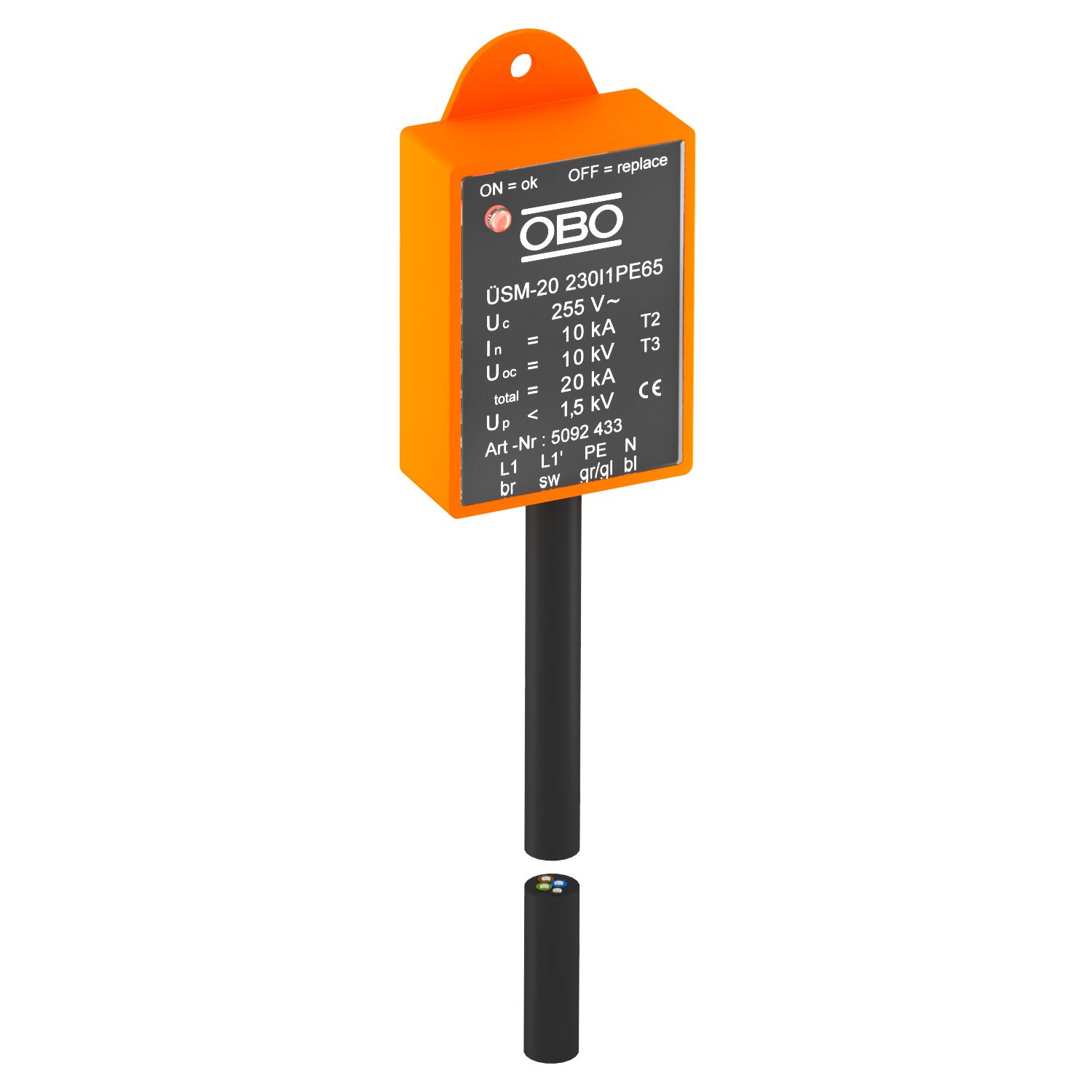

Descarregador de sobretensões para sistemas LED ÜSM-20-230I1PE65

Ref. 5092433 | EAN 4012196515431

Ref. / Tipo	5092433 / ÜSM-20-230I1PE65

Versão do polo	1+N/PE

Tensão continua máxima CA	255 V

Grau de proteção	IP65

Descrição do produto

Descrição do produto

Descarregador de sobretensões, tipo 2+3, conforme a DIN EN 61643-11 para redes 230/400V.

Adequado para proteção de iluminação LED.

• Com indicação de funcionamento e corte do circuito de corrente de carga em caso de avaria do SPD
• Tamanho reduzido para instalação em caixas de terminais de postes ou em frente ao controlador
• Circuito de proteção 1+NPE com capacidade máxima de descarga de 20 kA
• Limitação da sobretensão abaixo de 1500 V ou 1000 V @ 5 kA
• Com ou sem corte de luzes em situação de avaria

Aplicação: em caixas de passagem de cabos, caixas de derivação, calhas para cabos e até sistemas de chão.
Para proteção de aparelhos eletrónicos contra sobretensões, como p. ex. iluminação LED

Dados técnicos

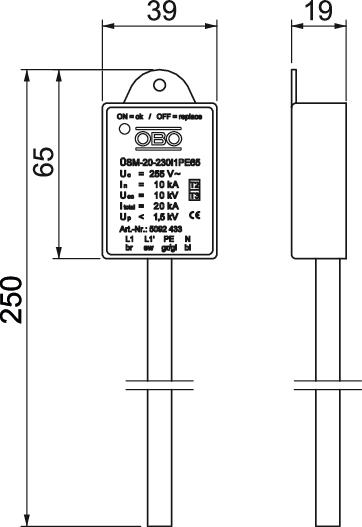

Dimensões

Altura	19 mm
Classe de verificação tipo 2	sim
Classe de verificação tipo 3	sim
Classificação segundo EN 61643-11	Tipo 2+3
Classificação segundo IEC 61643-1	classe II+III
Comprimento	250 mm
Comprimento do cabo de ligação	0,25 m
Dimensão	230V
Fusível máx. a montante	16 A
Grau de proteção	IP65
Intensidade nominal de descarga (8/20 µs)	10 kA
Intensidade nominal de descarga (8/20 µs) [L-N]	10 kA
Intensidade nominal de descarga (8/20 µs) [N-PE]	10 kA
Largura	40 mm
LPZ	1→2
Nível de proteção em conjunto [L-PE]	1,6 kV
Nível de proteção [L-N]	≤1,5

OBO_Corrente de carga nominal (terminal de entrada/de saída)	16 A
Potência de dissipação (8/20 µs) [total]	20 kA
Potência de dissipação máxima (8/20 μs)	20 kA
Potência de dissipação máxima (8/20 μs) [L-N]	10 kA
Potência de dissipação nominal máxima (8/20 μs) [N-PE]	10 kA
Proteção máxima da rede elétrica contra sobretensões	16
Sinalização no aparelho	ótico
Temperatura operacional máx.	80 °C
Temperatura operacional mín.	-40 °C
Tempo de resposta	<25 ns
Tensão contínua máxima (N-PE)	255 V
Tensão continua máxima CA	255 V
Tensão máxima de funcionamento (L-N)	255 V
Tensão nominal CA (50 / 60 Hz)	230 V
Tipo de montagem	Outros
Versão	1 polo + NPE para SK I
Versão do polo	1+N/PE
