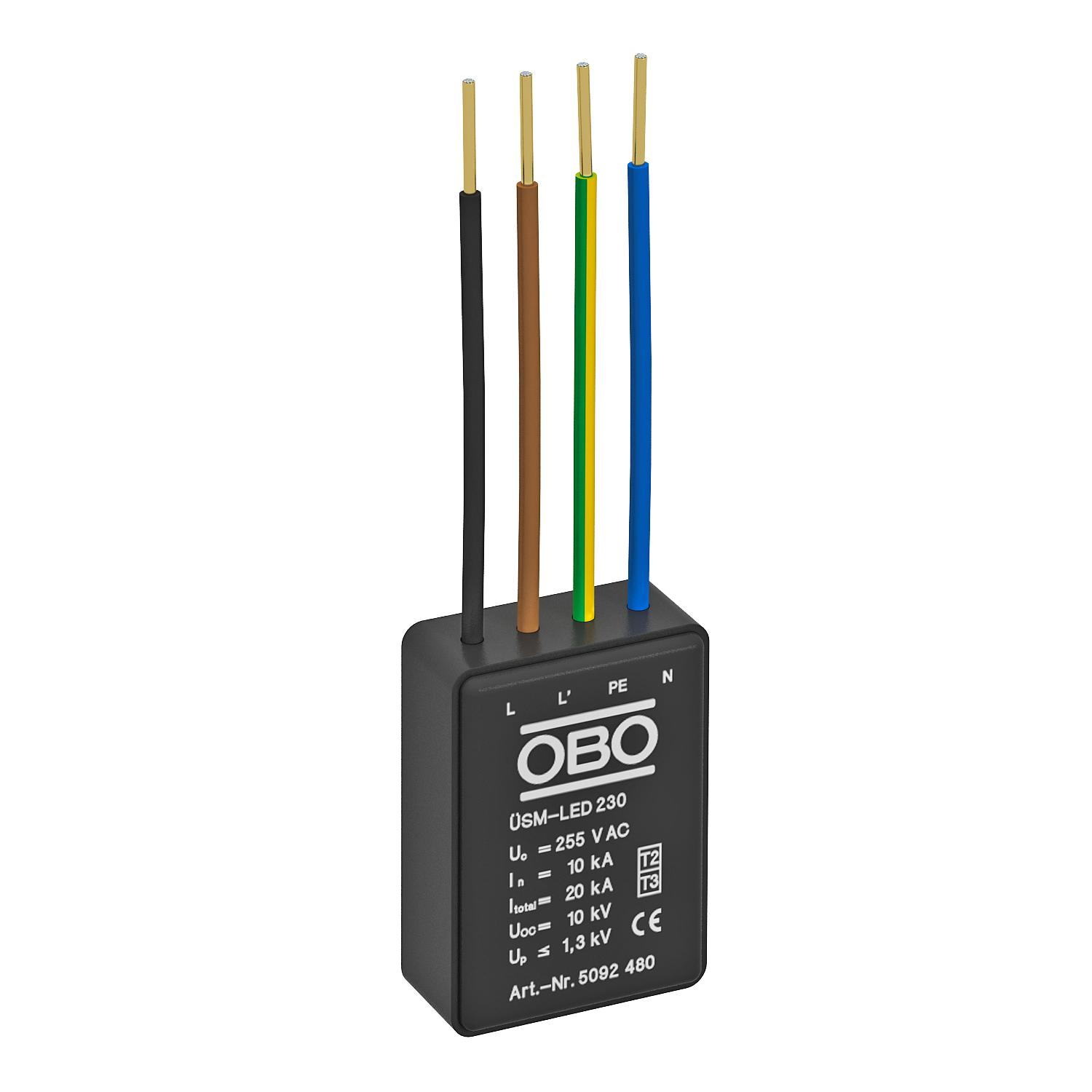

Descarregador de sobretensões para sistemas LED 230 V 1+N/PE | 255 | IP20

Descarregador de sobretensões para sistemas LED 230 V

Ref. 5092480 | EAN 4012196035441

Ref. / Tipo	5092480 / ÜSM-LED 230

Versão do polo	1+N/PE

Tensão continua máxima CA	255 V

Grau de proteção	IP20

Descrição do produto

Descrição do produto

Descarregador de sobretensões, tipo 2+3, conforme a DIN EN 61643-11 para redes 230/400V.
Adequado para proteção de iluminação LED.

• Com indicação visual de funcionamento
• Tamanho reduzido para instalação em caixas de terminais de postes ou lâmpadas LED
• Circuito de proteção 1+NPE com capacidade máxima de descarga de 20kA
• Limitação da sobretensão abaixo de 1300V ou 1000V @ 5kA
• Com ou sem corte de luzes em situação de avaria

Aplicação: de aplicação universal em todos os sistemas de iluminação
Para proteção de aparelhos eletrónicos contra sobretensões, como p. ex. iluminação LED

Dados técnicos

Dados técnicos

Classe de verificação tipo 2	sim
Classe de verificação tipo 3	sim
Classificação segundo EN 61643-11	Tipo 2+3
Classificação segundo IEC 61643-1	classe II+III
Comprimento do cabo de ligação	0,09 m
Configuração de rede	outros
Dimensão	230V
Fusível integrado	não
Fusível máx. a montante	16 A
Grau de proteção	IP20
Intensidade nominal de descarga (8/20 µs)	10 kA
Intensidade nominal de descarga (8/20 µs) [L-N]	10 kA
Intensidade nominal de descarga (8/20 µs) [N-PE]	10 kA
LPZ	1→3
Nível de proteção [L-N]	≤1,3
OBO_Corrente de carga nominal (terminal de entrada/de saída)	16 A
Pegada de CO₂ (GWP) do berço ao portão	0,026 kg CO₂e / 1 Peça

Potência de dissipação (8/20 µs) [total]	20 kA
Potência de dissipação máxima (8/20 μs)	20 kA
Potência de dissipação máxima (8/20 μs) [L-N]	20 kA
Potência de dissipação nominal máxima (8/20 μs) [N-PE]	20 kA
Proteção máxima da rede elétrica contra sobretensões	16
Sinalização à distância	não
Sinalização no aparelho	ótico
Temperatura operacional máx.	80 °C
Temperatura operacional mín.	-40 °C
Tempo de resposta	<25 ns
Tensão contínua máxima (N-PE)	255 V
Tensão continua máxima CA	255 V
Tensão máxima de funcionamento (L-N)	255 V
Tensão nominal CA (50 / 60 Hz)	230 V
Tipo de montagem	Outros
Versão	1+NPE
Versão do polo	1+N/PE
