Descarregador de sobretensões MCF 35, 400/690 V, 1 polo com FS 1 | 35 | sim | 440 | IP20

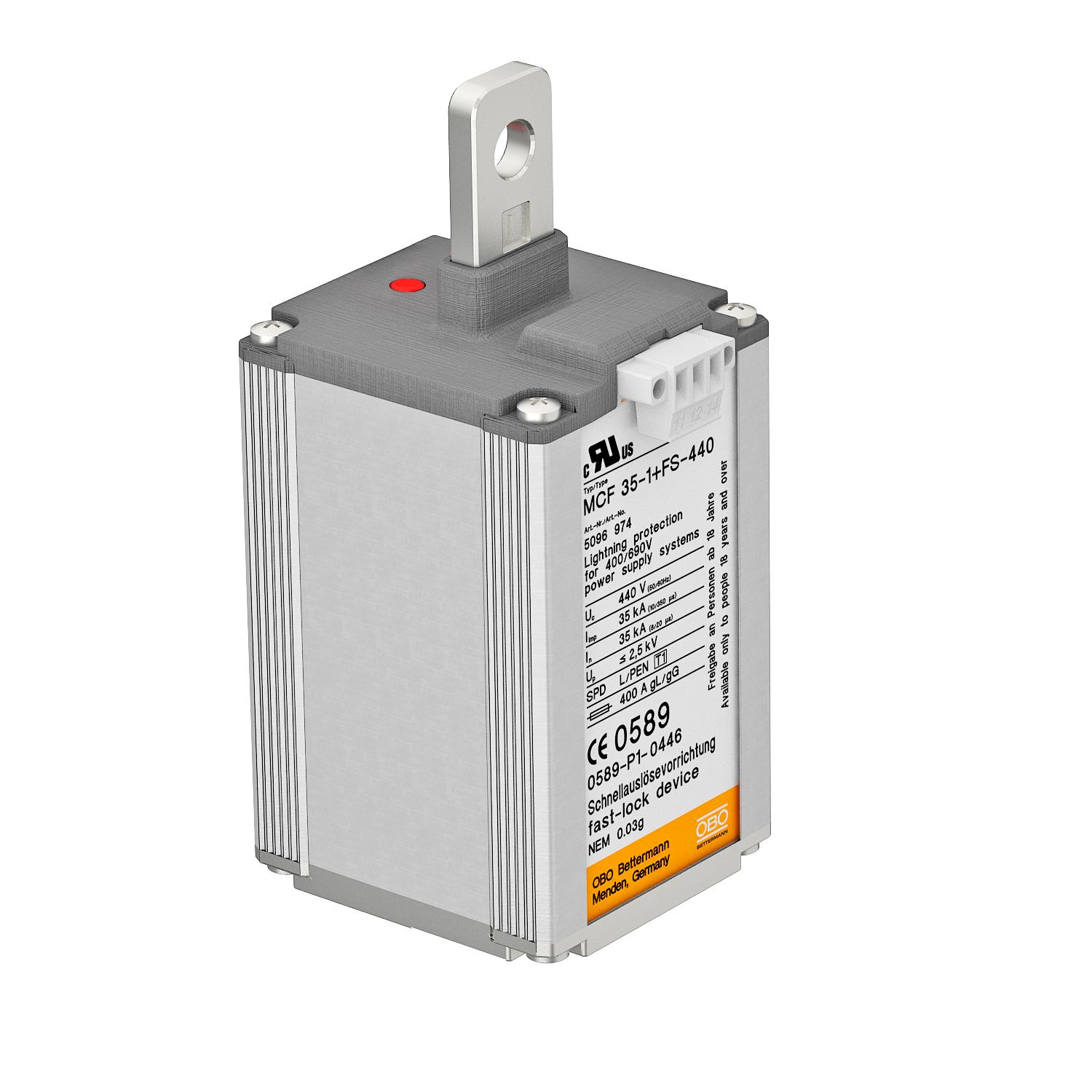

Descarregador de sobretensões MCF 35, 400/690 V, 1 polo com FS

Ref. 5096974 | EAN 4012195990116

Ref. / Tipo	5096974 / MCF 35-1+FS-440

Versão do polo	1

Corrente de impulso de raio (10/350 μs)	35 kA

Sinalização à distância	sim

Tensão continua máxima CA	440 V

Grau de proteção	IP20

Descrição do produto

Descrição do produto

Descarregador de sobretensões do tipo 1

• Para ligação equipotencial para proteção contra descargas atmosféricas conforme a EN 62305 (IEC 62305)
• Capacidade de descarga de correntes de raio de 35 kA (10/350) por polo
• Capacidade de extinção da corrente de seguimento 50 kAeff, proteção prévia por fusível até 400 A gL/gG

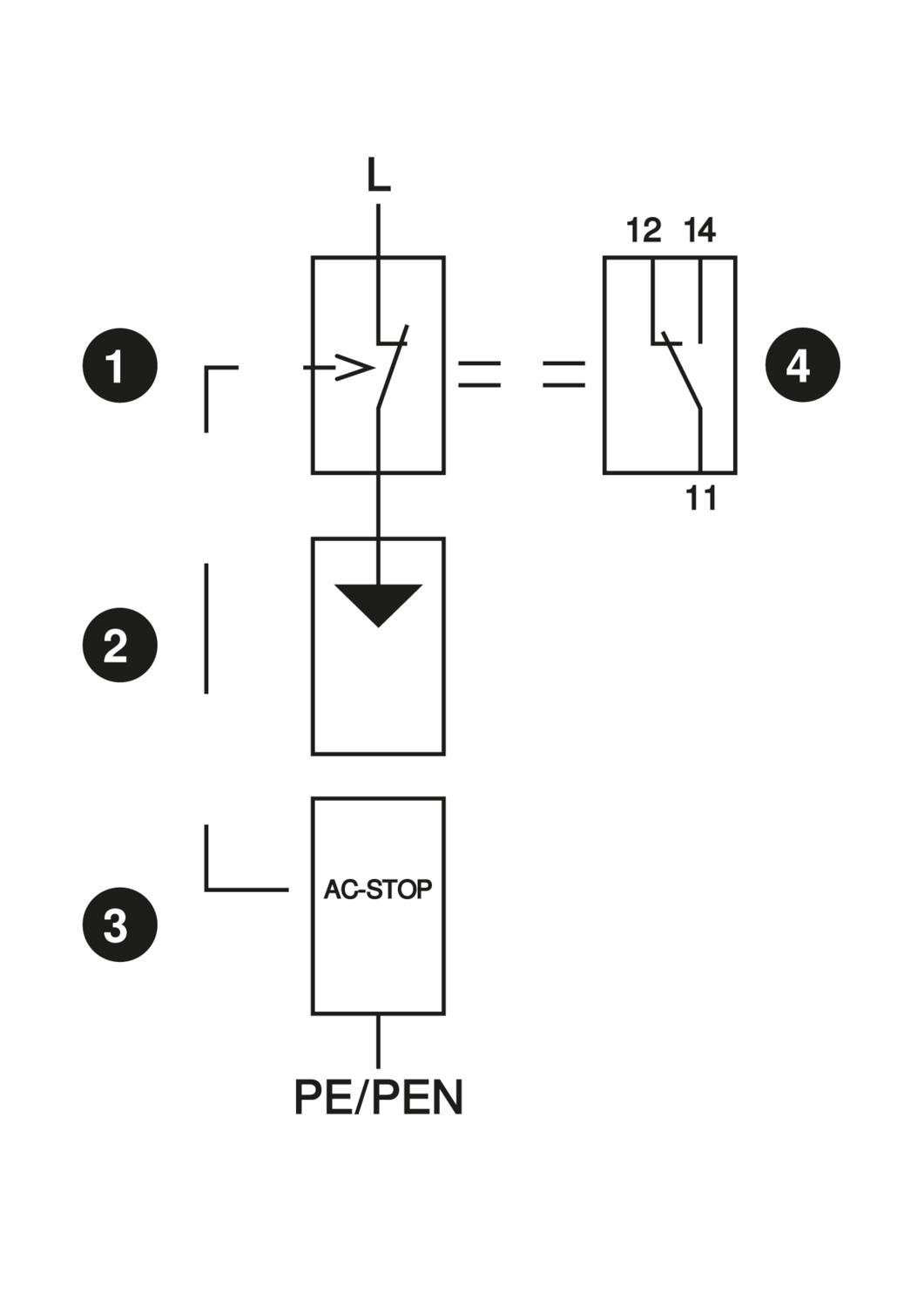

• Explosor blindado, sem emissão de faíscas para utilização em quadros de distribuição
• Dispositivo de separação com sinalização visual
• Sinalização remota por contacto inversor livre de potencial

Aplicação: sem exceção, para redes 400/690V.

Dados técnicos

Dados técnicos

Capacidade de extinção de "follow current" (eff) [N-PE]	50 kA
Classe de verificação tipo 1	sim
Classificação segundo EN 61643-11	Tipo 1
Classificação segundo IEC 61643-1	classe I
Configuração de rede	TN
Configuração de rede TN	sim
Configuração de rede TN-C	sim
Contactos FM	Inversor
Cor	alumínio
Corrente de impulso de raio (10/350 μs)	35 kA
Corrente de impulso de raio (10/350) [total]	35 kA
Dimensão	440V
Fluxo de ar	não
Fusível máx. a montante	400 A
Grau de proteção	IP20

Intensidade nominal de descarga (8/20 µs)	35 kA
LPZ	0→1
Material	Alumínio fundido sobre pressão
Potência de dissipação (8/20 µs) [total]	35 kA
Proteção máxima da rede elétrica contra sobretensões	400
Sinalização à distância	sim
Sinalização no aparelho	ótico
Temperatura operacional máx.	85 °C
Temperatura operacional mín.	-40 °C
Tempo de resposta	<100 ns
Tensão continua máxima CA	440 V
Tensão nominal CA (50 / 60 Hz)	400 V
Tipo de cabo para aparelhos de proteção contra sobretensões	Cabo de energia AC
Versão	1 pólo
Versão do polo	1
