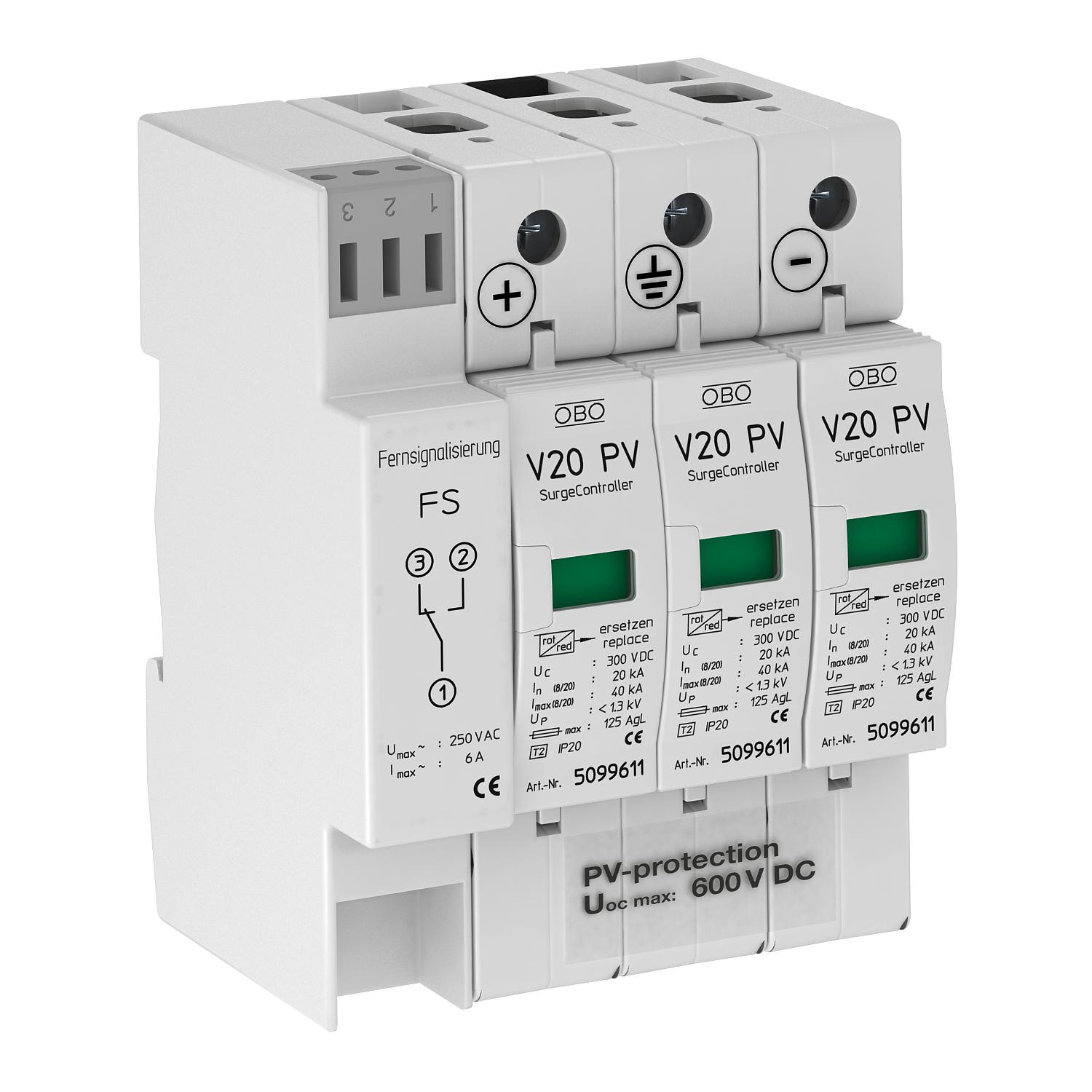

Descarregador de sobretensões FV V20, 600V CC com sinalização à distância 3 | IP20

Descarregador de sobretensões FV V20, 600V CC com sinalização à distância

Ref. 5094576 | EAN 4012195709084

Ref. / Tipo

Versão do polo	3

Grau de proteção	IP20

Descrição do produto

Descrição do produto

Descarregador de sobretensões V20 tipo 2 para sistemas FV com contacto SD como inversor sem potencial

• Unidade completa de descarregador de varistor de encaixe com dispositivo de separação
• Conexão em estrela resistente a falhas para a aplicação conforme a VDE 0100-712 (EN 50539-12)
• Para compensação de potencial para proteção contra sobretensões conforme a VDE 0100-443 (IEC 60364-4-44)
• Capacidade de descarga até 40 kA (8/20) por polo
• Baixo nível de proteção CC: < 2,6 kV (Uoc max = 600 V DC)
• Descarregador de encaixe com separador termodinâmico e indicador ótico de funcionamento
• Descarregador varistor de óxido de zinco encapsulado para aplicação em caixas de distribuição

Aplicação: instalações FV sem ou com sistema isolado de proteção contra descargas atmosféricas

Dados técnicos

Dados técnicos

Classe de verificação tipo 2	sim
Classificação segundo EN 61643-11	Tipo 2
Classificação segundo IEC 61643-1	classe II
Configuração de rede	outros
Contactos FM	Inversor
Dimensão	600V DC
Fluxo de ar	não
Fusível máx. a montante	125 A
Grau de proteção	IP20
Intensidade nominal de descarga (8/20 µs)	20 kA
LPZ	1→2
Nível de proteção fio - fio	< 2,6 V
Nível de proteção fio - terra	< 2,6 V
Potência de dissipação máxima (8/20 μs)	40 kA

Proteção máxima da rede elétrica contra sobretensões	125
Secção transversal do condutor rígida (de um fio/vários fios) máx.	35 mm²
Secção transversal do condutor rígida (de um fio/vários fios) mín.	2,5 mm²
Secção transversal flexível (de fio fino) mín.	25 mm²
Sinalização à distância	sim
Sinalização no aparelho	ótico
Temperatura operacional máx.	80 °C
Temperatura operacional mín.	-40 °C
Tempo de resposta	<25 ns
Tensão continua máxima CC	600 V
Tipo de cabo para aparelhos de proteção contra sobretensões	Cabo de energia DC (PV)
Tipo de montagem	Calha DIN de 35 mm
Versão	3 polos com FS para sistemas FV
Versão do polo	3
