Descarregador de sobretensões FV V20, 2 polos 1000 V DC 2 | IP20

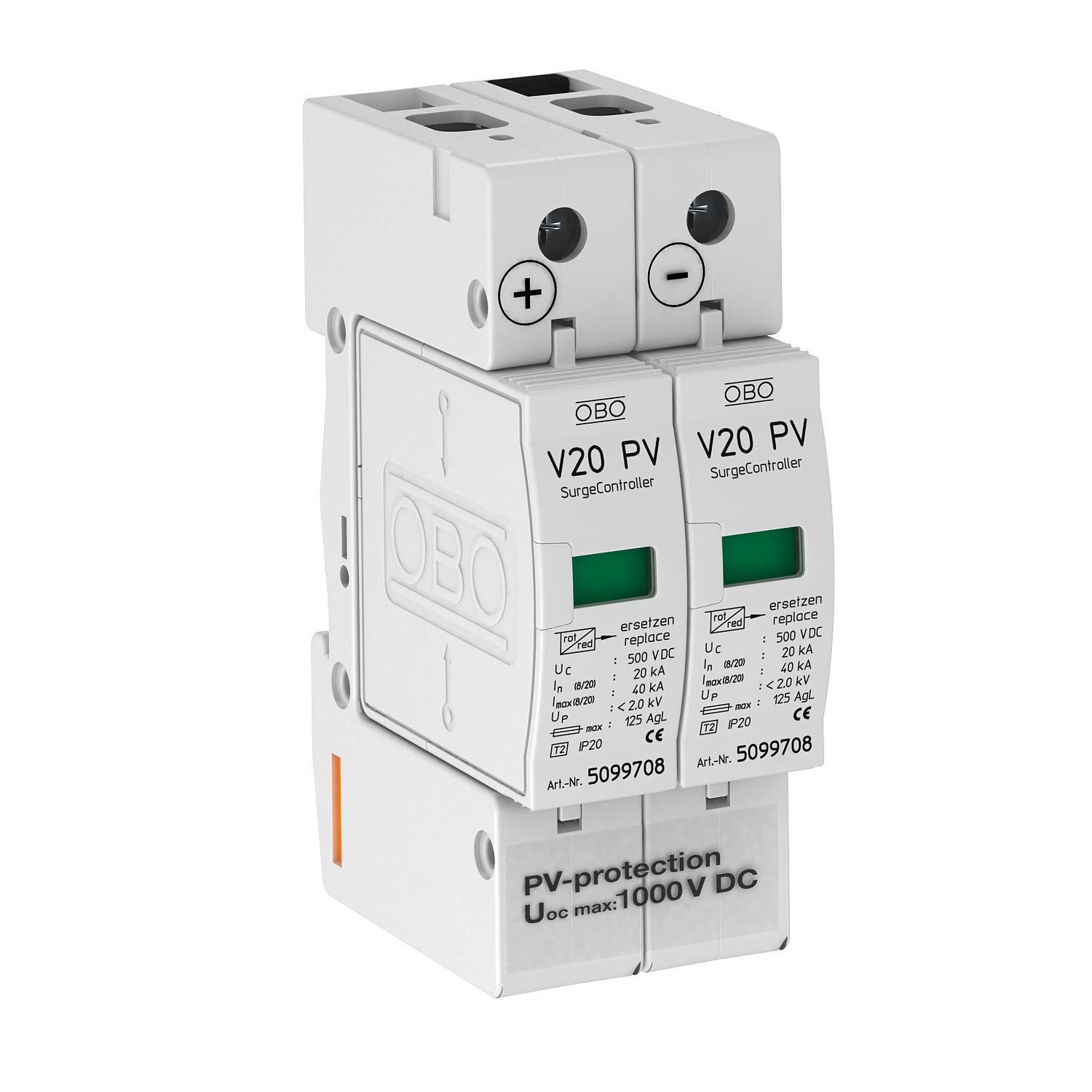

Descarregador de sobretensões FV V20, 2 polos 1000 V DC

Ref. 5094617 | EAN 4012195478669

Ref. / Tipo

Versão do polo

Grau de proteção	IP20

Descrição do produto

Descrição do produto

Descarregador de sobretensões V20 do tipo 2 para sistemas PV ligados à terra

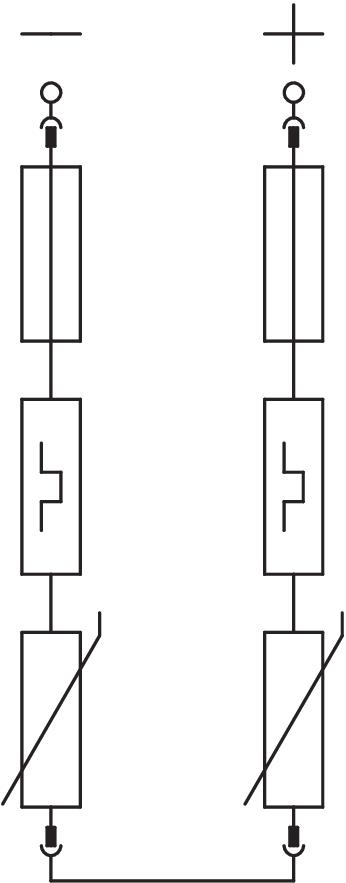

• Unidade completa de descarregador varistor encaixável com dispositivo de separação
• Para lados DC de sistemas FV diretamente ligados à terra de acordo com a VDE 0100-712 (EN 50539-12)
• Sistemas de equipotencialização de proteção contra sobretensões de acordo com a VDE 0100-443 (IEC 60364-4-44)
• V20-C 3-PH-1000, testado de acordo com a EN 50539-11 (VDE / KEMA)
• Capacidade de descarga até 40 kA (8/20) por polo
• Nível de proteção DC reduzido: < 4,0 kV e Uoc máx = 1000V DC
• Com visor de funcionamento ótico para utilização em caixas de distribuição

Aplicação: sistemas FV diretamente ligados à terra com ou sem sistema de proteção contra descargas atmosféricas separado

Dados técnicos

Dados técnicos

Classe de verificação tipo 2	sim
Classificação segundo EN 61643-11	Tipo 2
Classificação segundo IEC 61643-1	classe II
Configuração de rede	outros
Configuração de rede DC	sim
Dimensão	1000V DC
Fluxo de ar	não
Fusível máx. a montante	125 A
Grau de proteção	IP20
Intensidade nominal de descarga (8/20 µs)	20 kA
LPZ	1→2
Potência de dissipação máxima (8/20 μs)	40 kA
Proteção máxima da rede elétrica contra sobretensões	125

Secção transversal do condutor rígida (de um fio/vários fios) máx.	35 mm²
Secção transversal do condutor rígida (de um fio/vários fios) mín.	2,5 mm²
Secção transversal flexível (de fio fino) mín.	25 mm²
Sinalização à distância	não
Sinalização no aparelho	ótico
Temperatura operacional máx.	80 °C
Temperatura operacional mín.	-40 °C
Tempo de resposta	<25 ns
Tensão continua máxima CC	1000 V
Tipo de montagem	Calha DIN de 35 mm
Versão	2 polos para sistemas FV ligados à terra
Versão do polo	2
