Descarregador de sobretensões FV V20, 1000 V DC 3 | IP20

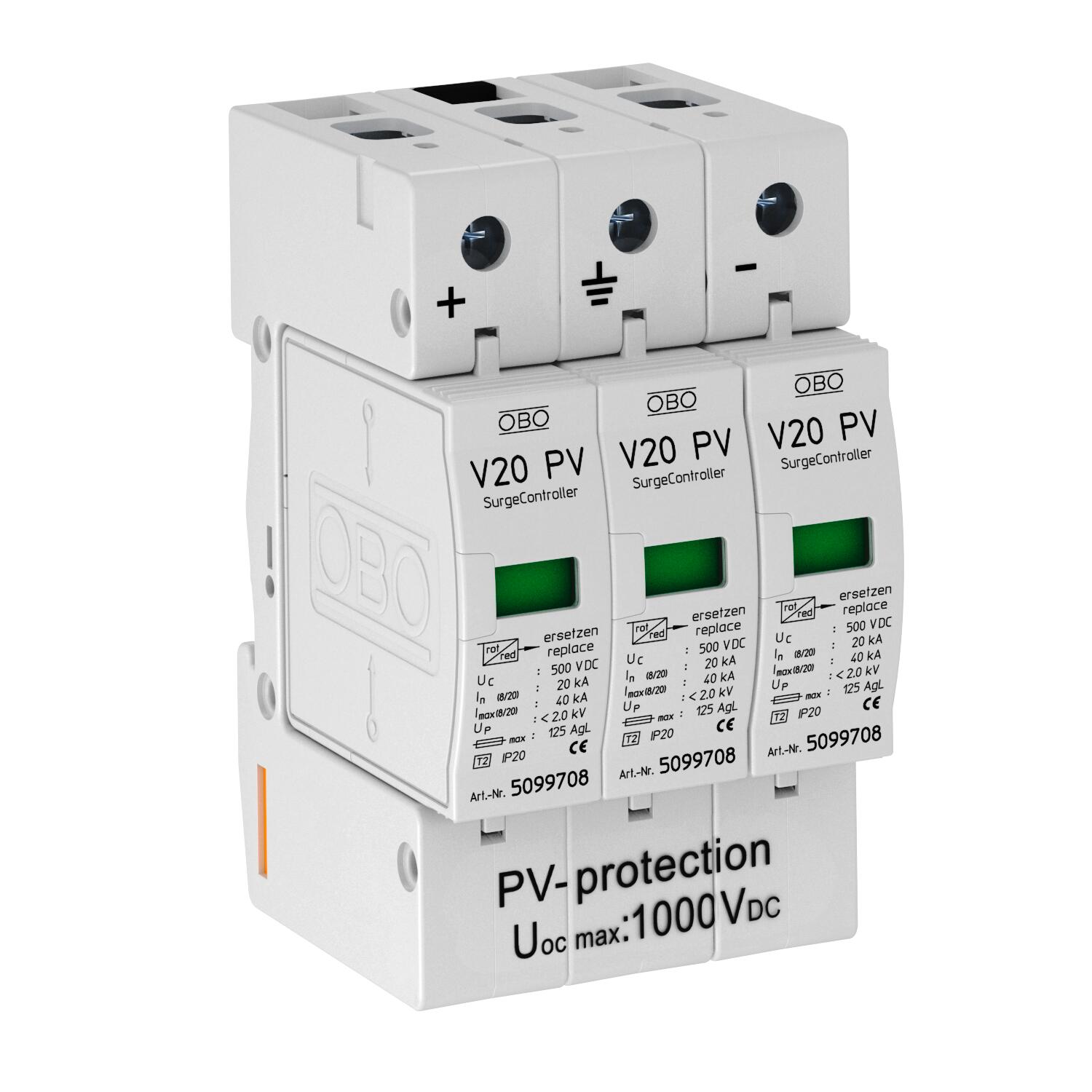

Descarregador de sobretensões FV V20, 1000 V DC

Ref. 5094608 | EAN 4012195478621

Ref. / Tipo

Versão do polo

Grau de proteção	IP20

Descrição do produto

Descrição do produto

Descarregador de sobretensões V20 tipo 2 para instalações FV

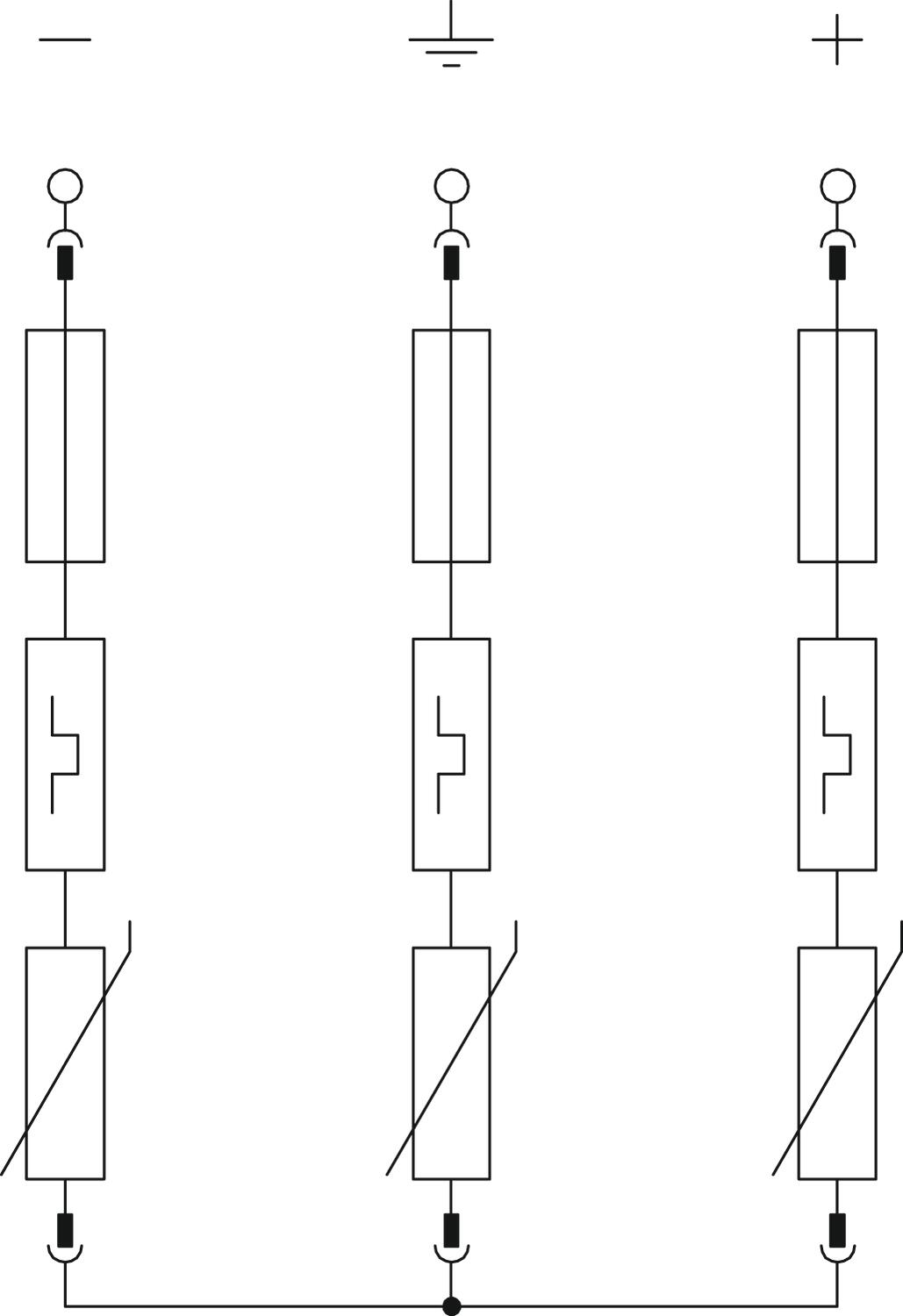

• Unidade completa à base de varistor, enfichável, com dispositivo de separação

• Conexão em estrela, resistente a falhas conforme a VDE 0100-712 (EN 50539-12)

• Ligação equipotencial de proteção contra sobretensões conforme a VDE 0100-443 (IEC 60364-4-44)

• V20-C 3-PH-1000 testado segundo a EN 50539-11 (VDE / KEMA)

• Capacidade de descarga até 40 kA (8/20) por polo

• Baixo nível de proteção DC: < 4,0 kV e Uoc máx = 1000V DC

• Com indicador visual de funcionamento para utilização em quadros de distribuição

Aplicação: instalações FV sem ou com sistema isolado de proteção contra descargas atmosféricas.

Dados técnicos

Dados técnicos

Classe de verificação tipo 2	sim
Classificação segundo EN 61643-11	Tipo 2
Classificação segundo IEC 61643-1	classe II
Configuração de rede	outros
Configuração de rede DC	sim
Dimensão	1000V DC
Fluxo de ar	não
Fusível máx. a montante	125 A
Grau de proteção	IP20
Intensidade nominal de descarga (8/20 µs)	20 kA
LPZ	1→2
Pegada de CO₂ (GWP) do berço ao portão	43,887 kg CO₂e / 1 Peça
Potência de dissipação máxima (8/20 μs)	40 kA

Proteção máxima da rede elétrica contra sobretensões	125
Secção transversal do condutor rígida (de um fio/vários fios) máx.	35 mm²
Secção transversal do condutor rígida (de um fio/vários fios) mín.	2,5 mm²
Secção transversal flexível (de fio fino) mín.	25 mm²
Sinalização à distância	não
Sinalização no aparelho	ótico
Temperatura operacional máx.	80 °C
Temperatura operacional mín.	-40 °C
Tempo de resposta	<25 ns
Tensão continua máxima CC	1000 V
Tipo de montagem	Calha DIN de 35 mm
Versão	3 polos para sistemas FV
Versão do polo	3
