Descarregador de sobretensões FLD para sistemas de cabos duplos 12 V 2 | 9 | 13 | Bornes

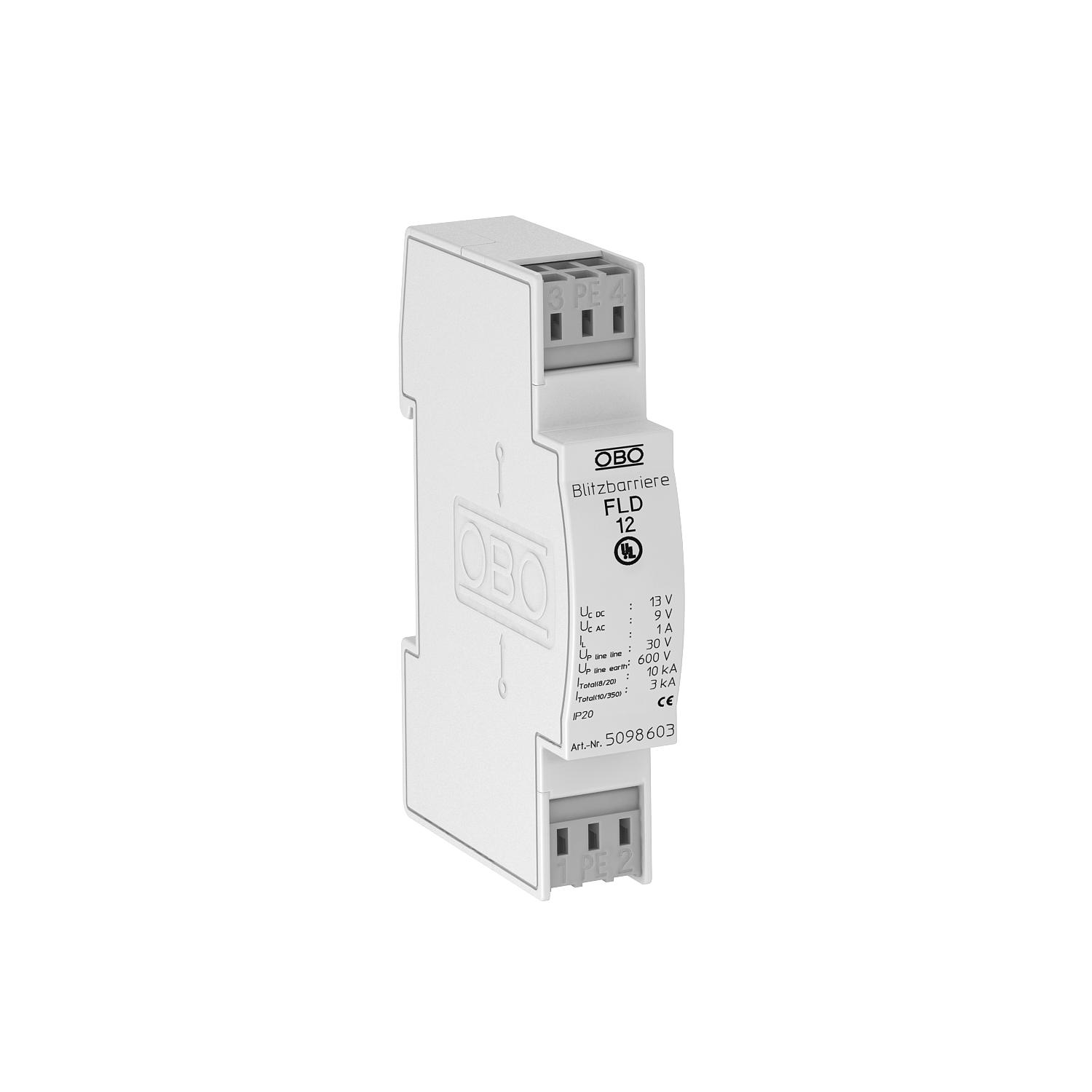

Descarregador de sobretensões FLD para sistemas de cabos duplos 12 V

Ref. 5098603 | EAN 4012195578376

Ref. / Tipo

Número de polos	2

Tensão continua máxima CA

Tensão continua máxima CC

Sistema de encaixe	Bornes

Descrição do produto

Descrição do produto

Proteção contra sobretensões para utilização em sistemas de medida, controlo e regulação

• proteção média e fina

• versão standard para sistemas de pares de fios

• circuito de proteção com dois níveis

• montagem fácil, com bornes de ligação sem parafusos

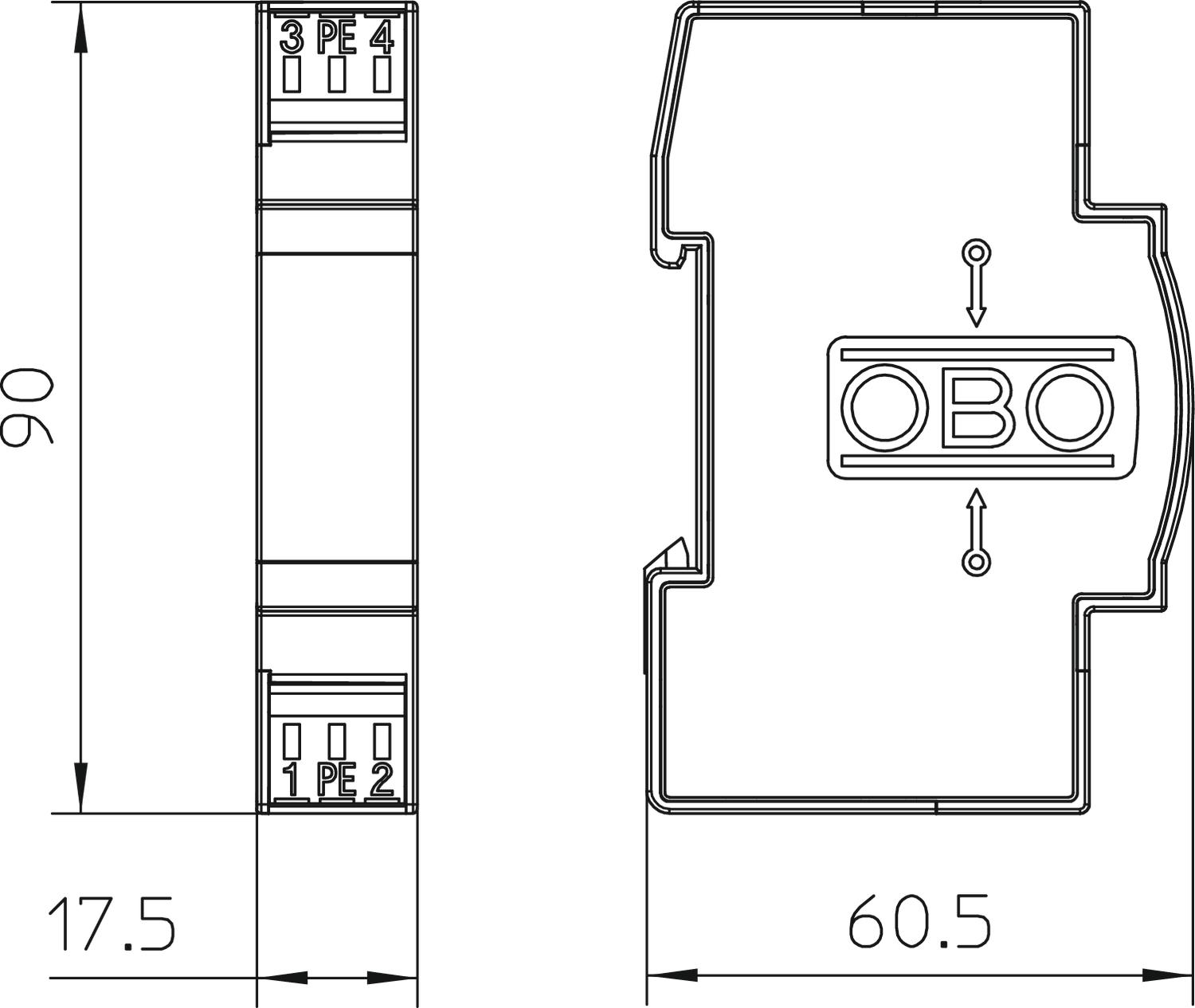

• na dimensão modular reduzida de 17,5 mm

• com indutâncias de desacoplamento no circuito em série

Aplicação: utilização universal sobre calha DIN de 35 mm em qualquer quadro de distribuição convencional.

Dados técnicos

Dados técnicos

Amortecimento de inserção (Insertion loss)	3 dB @ 180 kHz dB
Capacidade (fio-fio)	<10 nF
Capacidade (fio-terra)	<1 nF
Contacto para telecomunicações	não
Corrente de carga nominal CA	0,7 A
Corrente de carga nominal CC	1 A
Corrente de impulso	1,5 kA
Corrente transitória total (8/20)	10 kA
Dimensão	12V AC
DST segundo IEC 61643-21	Classe I+II+III / D1+C2+C1
Frequência limite	0,18 MHz
Gama de temperaturas de aplicação máx.	80 °C
Gama de temperaturas de aplicação mín.	-40 °C
Grau de proteção	IP20
Indutividade de série por fio	120 µH ± 20 %
Intensidade nominal de descarga (8/20 µs)	5 kA
Kategorie	Tipo 1+2+3 / D1+C2+C1
Ligação à terra através de:	Abraçadeira
Ligação de blindagem	não
LPZ	0→3

Nível de proteção fio - fio	<30 V
Nível de proteção fio - terra	<600 V
Norma de ensaio	IEC 61643-21
Número de polos	2
Permissões	UL
Potência dissipada total (10/350)	D1: 3 kA
Resistência da potência de dissipação nominal fio - fio	C1: 1 kV / 0,5 kA (8/20µs)
Resistência da potência de dissipação nominal fio - terra	C2: 10 kV / 5 kA (8/20µs)
Resistência de isolamento	>1 MΩ
Secção transversal de ligação flexível máx.	2,5 mm²
Secção transversal de ligação flexível mín.	0,14 mm²
Secção transversal de ligação multifilar máx.	2,5 mm²
Secção transversal de ligação multifilar mín.	0,14 mm²
Secção transversal de ligação rígida máx.	2,5 mm²
Secção transversal de ligação rígida mín.	0,14 mm²
Sistema de encaixe	Bornes
Tensão continua máxima CA	9 V
Tensão continua máxima CC	13 V
Unidade de divisão TE (17,5 mm)	1
Versão verificada quanto a explosões	não

Todos os tipos

Todos os tipos

Tipo	Número de polos	Tensão continua máxima CA	Tensão continua máxima CC	Sistema de encaixe	Ref.	Quantidade	Qte. minima fornec.
FLD 5	2	5 V	8 V	Bornes	5098600	Unidade	1 Unidade
FLD 12	2	9 V	13 V	Bornes	5098603	Unidade	1 Unidade
FLD 24	2	19 V	28 V	Bornes	5098611	Unidade	1 Unidade
FLD 48	2	37 V	53 V	Bornes	5098630	Unidade	1 Unidade
