- Descrição do produto
-

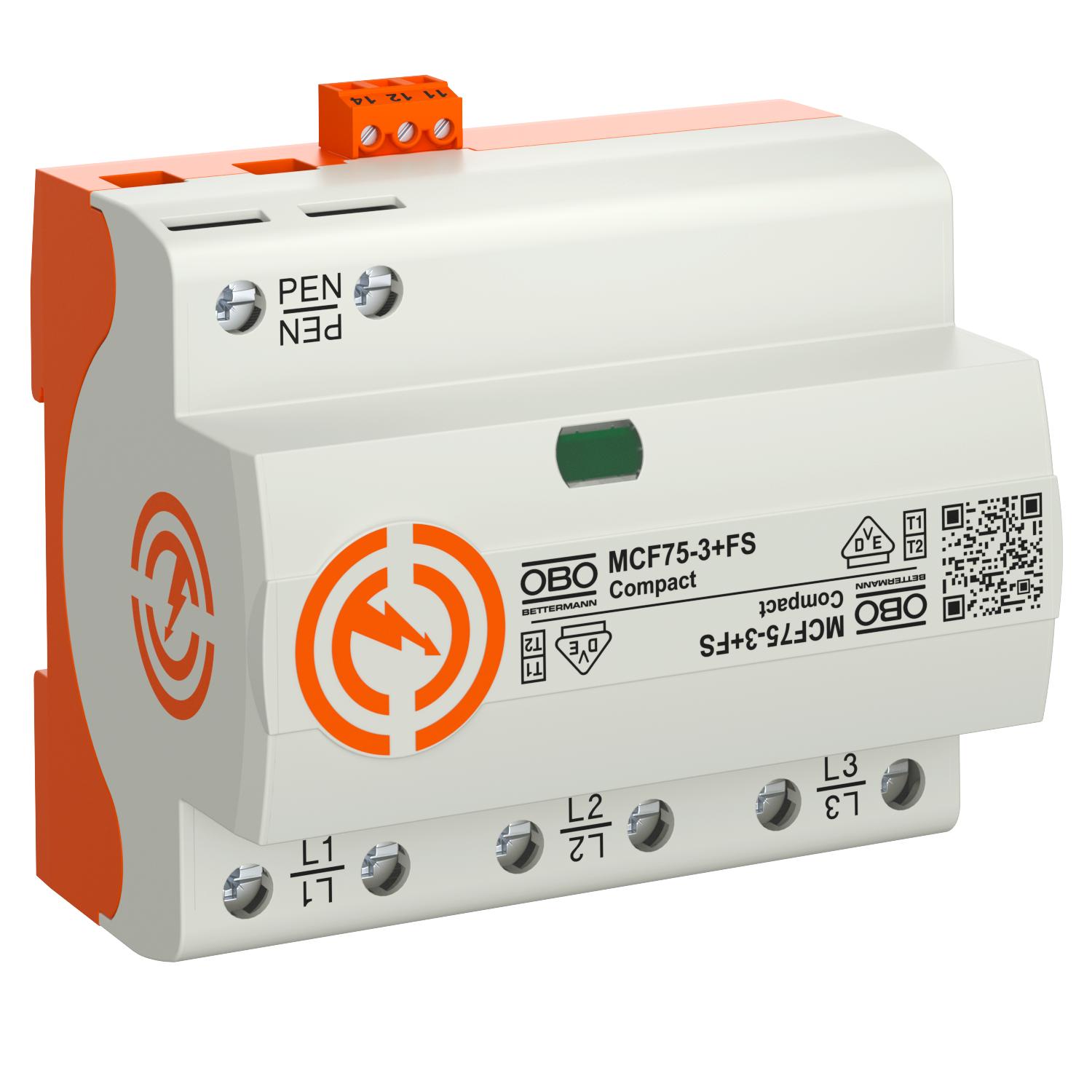

Descrição do produtoDescarregador combinado, condutor de descargas atmosféricas e sobretensões do tipo 1+2
• Nível de proteção ≤ 1,5 kV
• Para compensação de potencial para proteção contra descargas atmosféricas conforme a VDE 0185-305 (IEC 62305)
• Capacidade de descarga de correntes de raio 75 kA (10/350) de 3 polos
• Capacidade de extinção da corrente de seguimento 50 kA Ipeak, proteção prévia por fusível até 315 A gL/gG
• Cumpre os requisitos da VDE-AR-N 4100 para a utilização na área do pré-contador
• Explosor de equipotencial blindado sem insuflação, para aplicação em caixas de distribuição
Aplicação: instalações industriais e edifícios com proteção contra descargas atmosféricas exterior das classes I a IV.
Dispositivo de proteção Compact

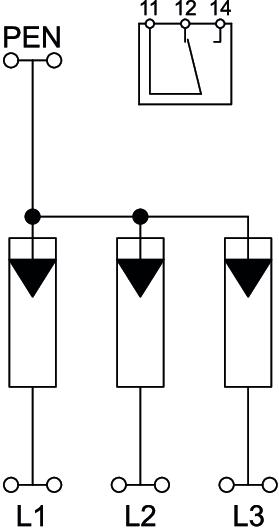

- Dados técnicos
-

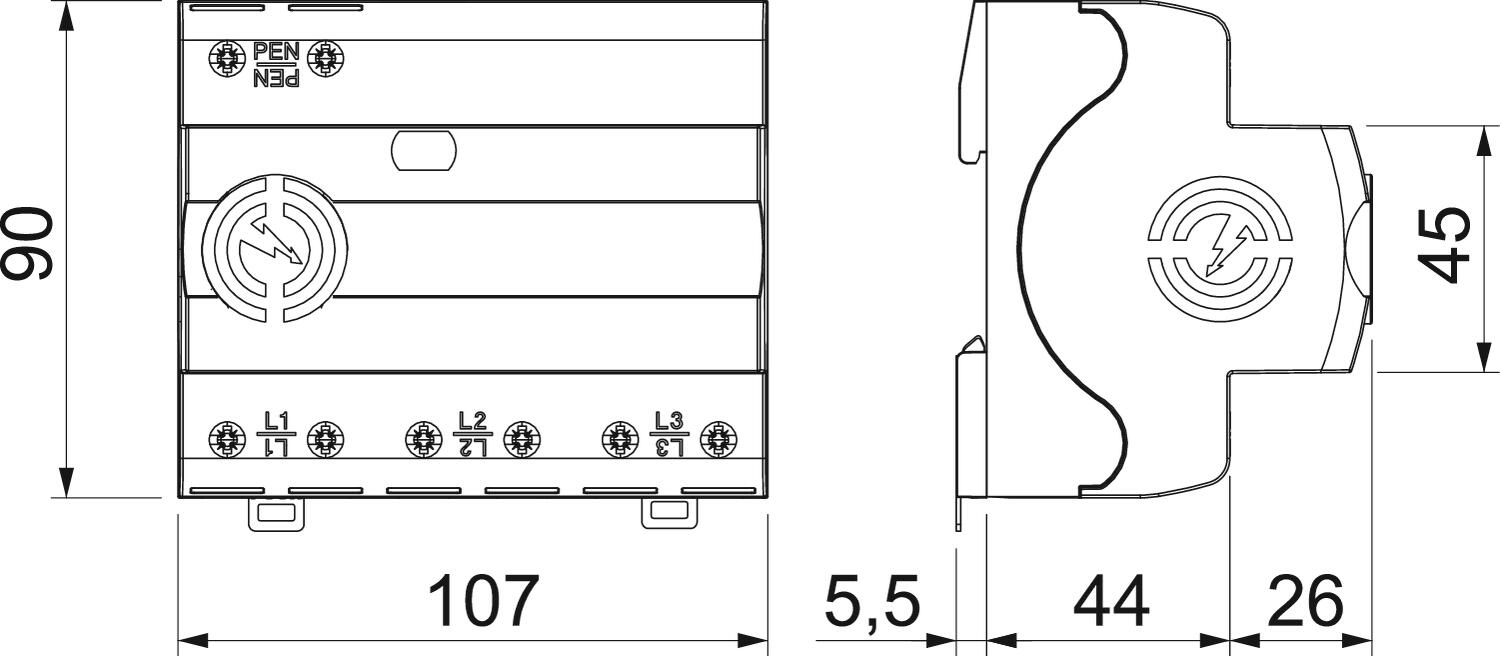

Dimensões
Altura 70 mm Binário 5 Nm Classificação segundo EN 61643-11 Tipo 1+2 Classificação segundo IEC 61643-1 classe I+II Comprimento 90 mm Configuração de rede TN-C Configuração de rede TN sim Configuração de rede TN-C sim Contactos FM Inversor Corrente de impulso de raio (10/350 μs) 25 kA Corrente de impulso de raio (10/350) [total] 75 kA Dimensão 255V Fusível máx. a montante 315 A Grau de proteção IP20 Intensidade nominal de descarga (8/20 µs) 35 kA Largura 107 mm Material da caixa PA UL 94 V-0 Número de polos 3 Permissões VDE Potência de comutação CA 250V/ 1,5A Potência de comutação CC 250V/ 0,1A Potência de dissipação (8/20 µs) [total] 75 kA Potência de dissipação máxima (8/20 μs) 50 kA Proteção máxima da rede elétrica contra sobretensões 315 A Resistência a curto-circuito com proteção máx. contra sobretensões na rede elétrica 50 kA eff Secção transversal de ligação bornes FM máx. 1,5 mm² Secção transversal de ligação bornes FM máx. 16 AWG Secção transversal de ligação bornes FM mín. 28 AWG Secção transversal de ligação bornes FM mín. 0,5 mm² Secção transversal do condutor flexível (de fio fino) 25 mm² Secção transversal do condutor flexível (de fio fino) 3 AWG Secção transversal do condutor rígida (de um fio/vários fios) máx. 2 AWG Secção transversal do condutor rígida (de um fio/vários fios) máx. 35 mm² Secção transversal do condutor rígida (de um fio/vários fios) mín. 16 AWG Secção transversal do condutor rígida (de um fio/vários fios) mín. 1,5 mm² Secção transversal flexível (de fio fino) mín. 1,5 mm² Secção transversal flexível (de fio fino) mín. 16 AWG Sinalização à distância sim Sinalização no aparelho ótico Sobretensão temporária [L-N] - fail safe mode - 120 min 442 V Sobretensão temporária [L-N] - withstand mode - 5 s 440 V SPD segundo a UL 1449 Tipo 4 Temperatura operacional máx. 80 °C Temperatura operacional mín. -40 °C Tempo de resposta <100 ns Tensão continua máxima CA 255 V Tensão nominal CA (50 / 60 Hz) 230 V Tipo de cabo para aparelhos de proteção contra sobretensões Cabo de energia AC Tipo de montagem Calha DIN de 35 mm Versão do polo 3 - Todos os tipos
- Downloads
-
Ficha técnica MCF75-3+FS / 5096981 , 0.32MB , pdfNotas explicativas Guia para proteção contra descargas atmosféricas , 2.10MB , pdfCatálogo Überspannungsschutz , 28.42MB , pdfDeclaração de conformidade UE MCF75-3+FS / 5096981 , 0.13MB , pdfREACH Declaração de conformidade MCF75-3+FS / 5096981 , 0.12MB , pdfRoHS Declaração de conformidade MCF75-3+FS / 5096981 , 0.12MB , pdfMarca de aprovação Marca de aprovação VDE MCF NAR , 0.12MB , pdfMarca de aprovação Marca de aprovação VDE MCF 75, MCF 100 , 0.12MB , pdfMarca de aprovação Certificado UL MCF Compact , 0.37MB , pdfAuxiliar de seleção Proteção contra sobretensões simplificada - Guia de seleção TBS , 2.00MB , pdfAuxiliar de seleção Guia de seleção de proteção contra sobretensões , 2.00MB , pdfInstruções de montagem Instruções de montagem de MCF 75 + MCF 100 , 0.12MB , pdfInstruções de instalação Instruções de montagem MCF 75-3 FS; MCF100-3+NPE+FS , 0.07MB , pdf
