Descarregador de corrente de raio - MCD50-B 1 | 320 | IP20

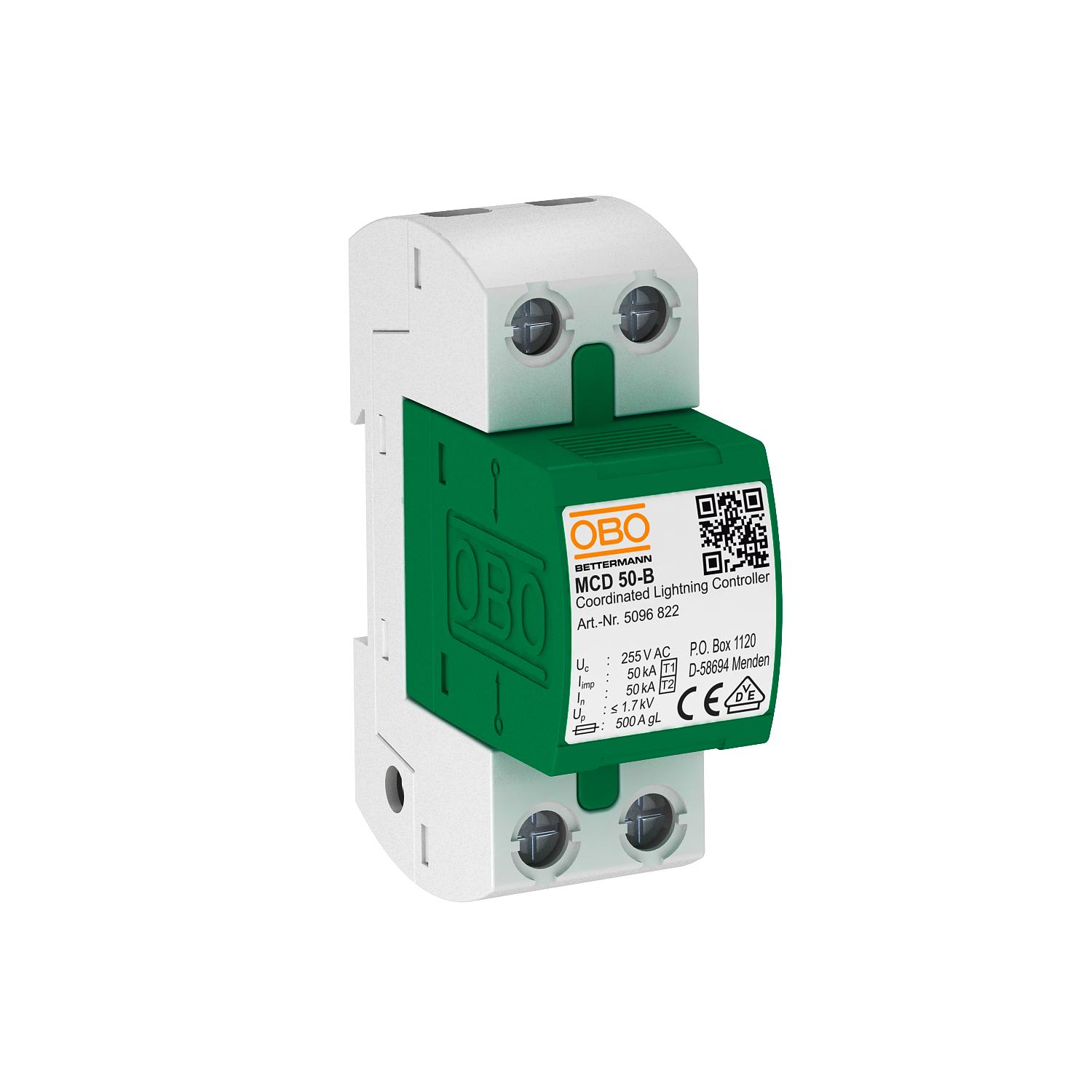

Descarregador de corrente de raio - MCD50-B

Ref. 5096860 | EAN 4012195068563

Ref. / Tipo	5096860 / MCD 50-B-320

Versão do polo	1

Tensão continua máxima CA	320 V

Grau de proteção	IP20

Descrição do produto

Descrição do produto

Descarregador de corrente de raio tipo 1 DIN EN 61643-11. Para interface 0 em 2 (LPZ) conforme conceito de zonas
de proteção contra descargas atmosféricas conforme a IEC 61312-1 ou DIN VDE 0185-305 parte 4.

Descarregador atmosférico coordenado tipo 1 para redes TN e TT.

• Capacidade de descarga 50 kA (10/350 μs) por polo
• Nível de proteção < 1,3 kV
• Com capacidade de extinção de "follow current" 10 kA Ipeak
• Inclui tampas de encaixe para assinalar as ligações
• Explosor blindado sem insuflação
• Possibilidade de aplicação em caixas de distribuição convencionais.

Exemplo de aplicação: conceito compactos de proteção contra sobretensões e instalações em uma distribuição.

Dados técnicos

Dados técnicos

Capacidade de extinção de "follow current" (eff) [N-PE]	10 kA
Classe de verificação tipo 1	sim
Classificação segundo EN 61643-11	Tipo 1
Classificação segundo IEC 61643-1	classe I
Corrente de impulso de raio (10/350 μs)	50 kA
Corrente de impulso de raio (10/350) [total]	50 kA
Dimensão	320V
Fluxo de ar	não
Fusível máx. a montante	500 A
Grau de proteção	IP20
Intensidade nominal de descarga (8/20 µs)	50 kA
LPZ	0→2
Potência de dissipação (8/20 µs) [total]	50 kA

Proteção máxima da rede elétrica contra sobretensões	500
Resistência a curto-circuito	25 kA
Resistência a curto-circuito com proteção máx. contra sobretensões na rede elétrica	25 kA
Secção transversal do condutor rígida (de um fio/vários fios) máx.	50 mm²
Secção transversal do condutor rígida (de um fio/vários fios) mín.	10 mm²
Sinalização à distância	não
Temperatura operacional máx.	85 °C
Temperatura operacional mín.	-40 °C
Tempo de resposta	<100 ns
Tensão continua máxima CA	320 V
Tensão nominal CA (50 / 60 Hz)	230 V
Tipo de montagem	Calha DIN de 35 mm
Versão do polo	1
