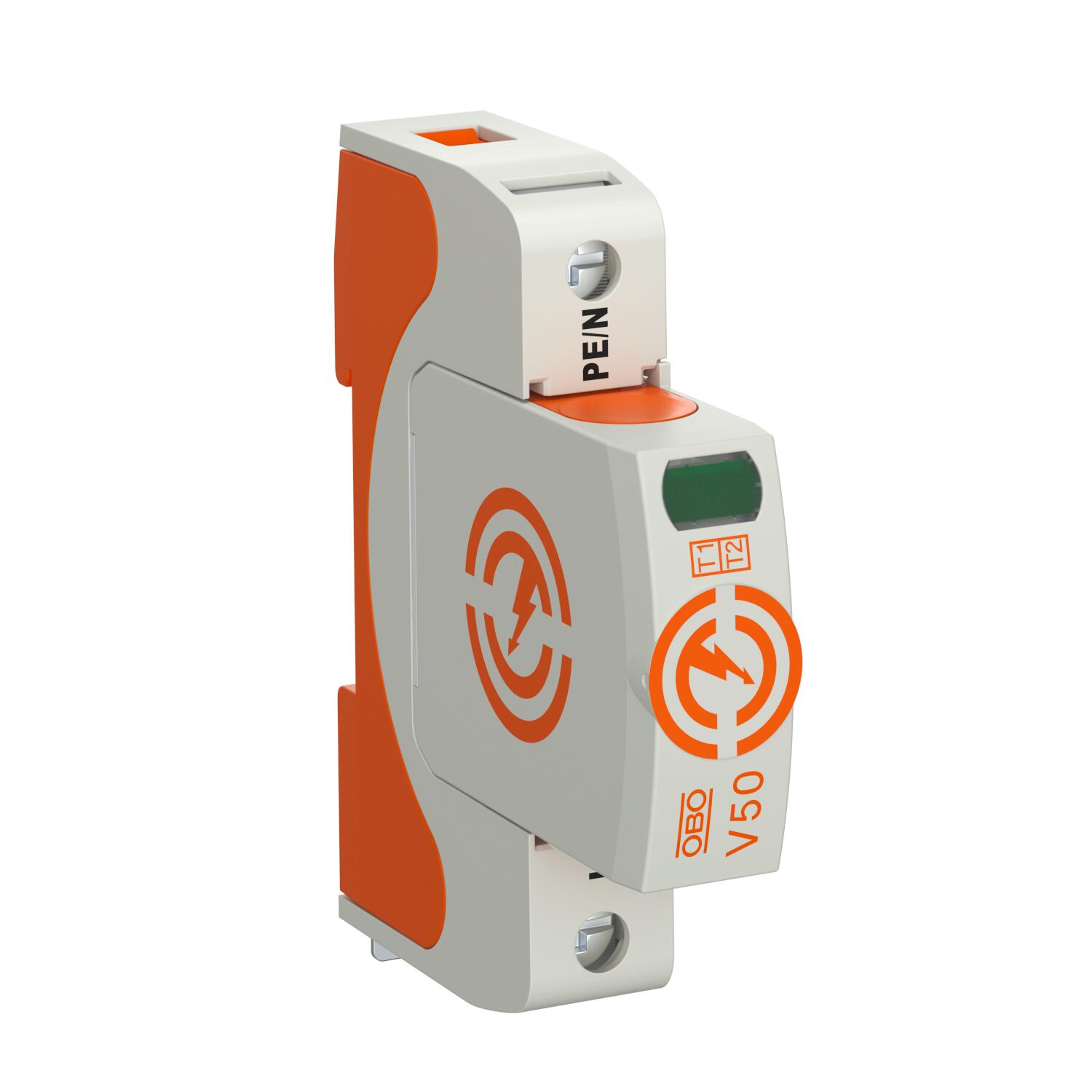

Descarregador combinado V50, 1 polo 150 V 1 | 150 | IP20

Descarregador combinado V50, 1 polo 150 V

Ref. 5093440 | EAN 4012196398638

Ref. / Tipo	5093440 / V50-1-150

Versão do polo	1

Tensão continua máxima CA	150 V

Grau de proteção	IP20

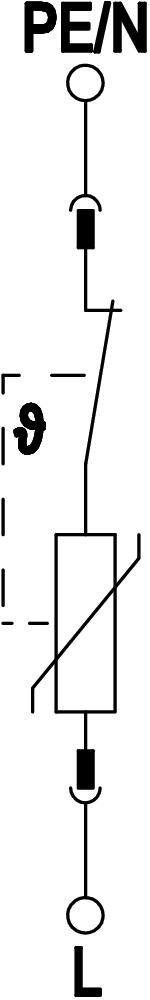

Descrição do produto

Descrição do produto

Descarregador combinado, de corrente de raio e sobretensões, tipo 1+2

• para ligação equipotencial de proteção contra descargas atmosféricas conforme a VDE 0185-305 (IEC 62305)

• capacidade de descarga de correntes de raio 50kA (10/350)
* Conjunto completo = base e módulo de substituição

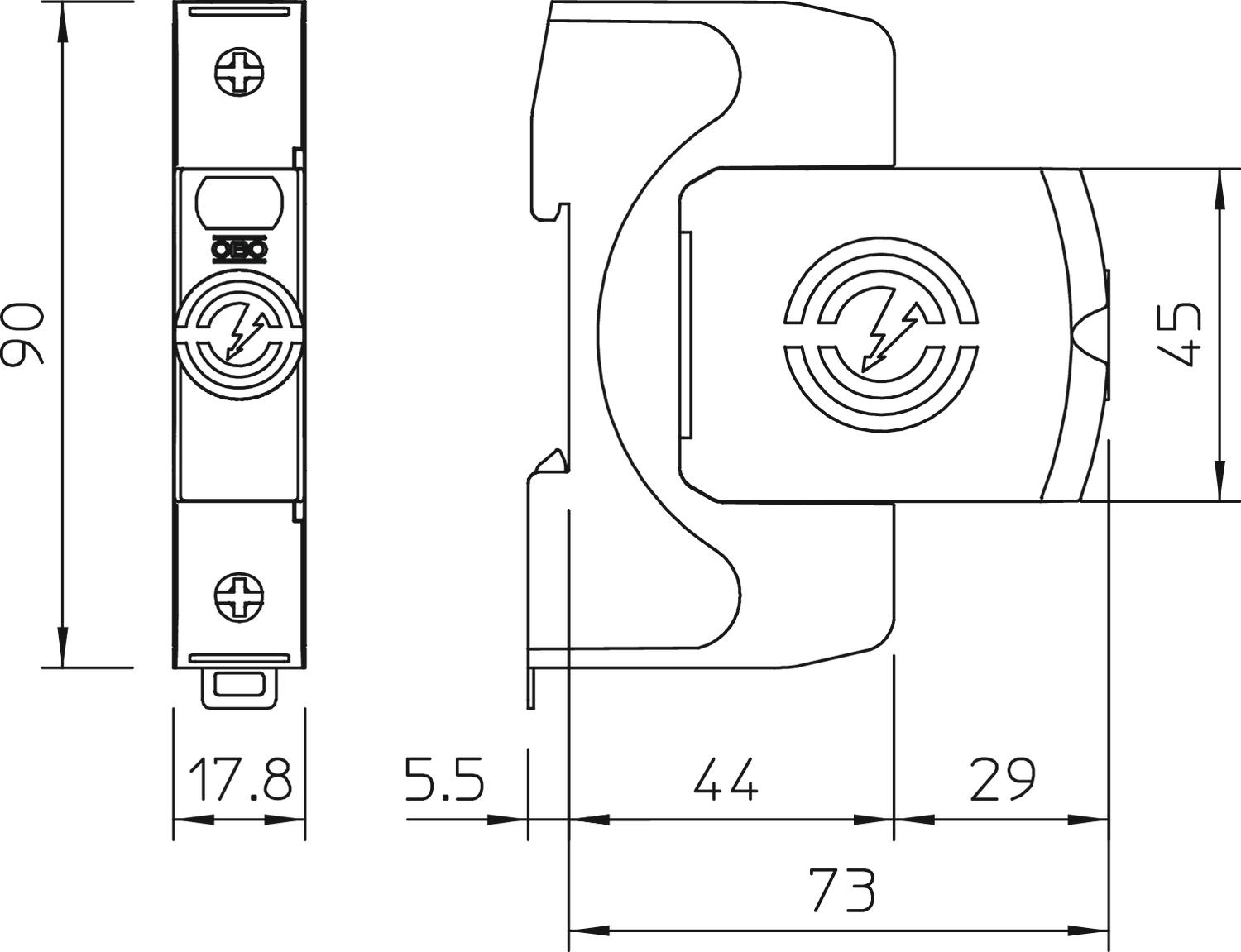

Dados técnicos

Dados técnicos

Binário	4 Nm
Classificação segundo EN 61643-11	Tipo 1+2
Classificação segundo IEC 61643-1	classe I+II
Configuração de rede	TN
Configuração de rede TN	sim
Configuração de rede TN-C	sim
Configuração de rede TN-C-S	sim
Configuração de rede TN-S	sim
Configuração de rede TT	sim
Corrente de impulso de raio (10/350 μs)	12,5 kA
Dimensão	150V
Distância mínima	1,5 mm
Fluxo de ar	não
Fusível integrado	não
Fusível máx. a montante	160 A
Grau de proteção	IP20
Intensidade nominal de descarga (8/20 µs)	30 kA
Intensidade nominal de descarga (8/20 µs) [L-N]	30 kA
Material	Poliamida
Material da caixa	PA UL 94 V-0
Nível de proteção [L-N]	≤0,8
Número de polos	1
Permissões	VDE
Potência de comutação CA	230 V; 0,5 A
Potência de comutação CC	230 V; 0,1 A / 75 V; 0,5 A
Potência de dissipação máxima (8/20 μs)	50 kA
Potência de dissipação máxima (8/20 μs) [L-N]	50 kA
Proteção máxima da rede elétrica contra sobretensões	160 A gL/gG
Resistência a curto-circuito com proteção máx. contra sobretensões na rede elétrica	50 kA eff

Secção transversal de ligação bornes FM máx.	1,5 mm²
Secção transversal de ligação bornes FM máx.	16 AWG
Secção transversal de ligação bornes FM mín.	0,5 mm²
Secção transversal de ligação bornes FM mín.	21 AWG
Secção transversal do condutor flexível (de fio fino)	35 mm²
Secção transversal do condutor flexível (de fio fino)	2 AWG
Secção transversal do condutor rígida (de um fio/vários fios) máx.	2 AWG
Secção transversal do condutor rígida (de um fio/vários fios) máx.	35 mm²
Secção transversal do condutor rígida (de um fio/vários fios) mín.	1,5 mm²
Secção transversal do condutor rígida (de um fio/vários fios) mín.	16 AWG
Secção transversal flexível (de fio fino) mín.	16 AWG
Secção transversal flexível (de fio fino) mín.	1,5 mm²
Sinalização à distância	não
Sinalização no aparelho	ótico
Sobretensão temporária [L-N] - fail safe mode - 120 min	230 V
Sobretensão temporária [L-N] - withstand mode - 5 s	175 V
SPD segundo a UL 1449	Tipo 4
Temperatura operacional máx.	80 °C
Temperatura operacional mín.	-40 °C
Tempo de resposta	<25 ns
Tensão continua máxima CA	150 V
Tensão máxima de funcionamento (L-N)	150 V
Tensão nominal CA (50 / 60 Hz)	120 V
Tensão residual [L-N] @ 1 kA	0,4 kV
Tensão residual [L-N] @ 12,5 kA	0,6 kV
Tensão residual [L-N] @ 5 kA	0,5 kV
Tipo de cabo para aparelhos de proteção contra sobretensões	Cabo de energia AC
Tipo de montagem	Calha DIN de 35 mm
Versão do polo	1
