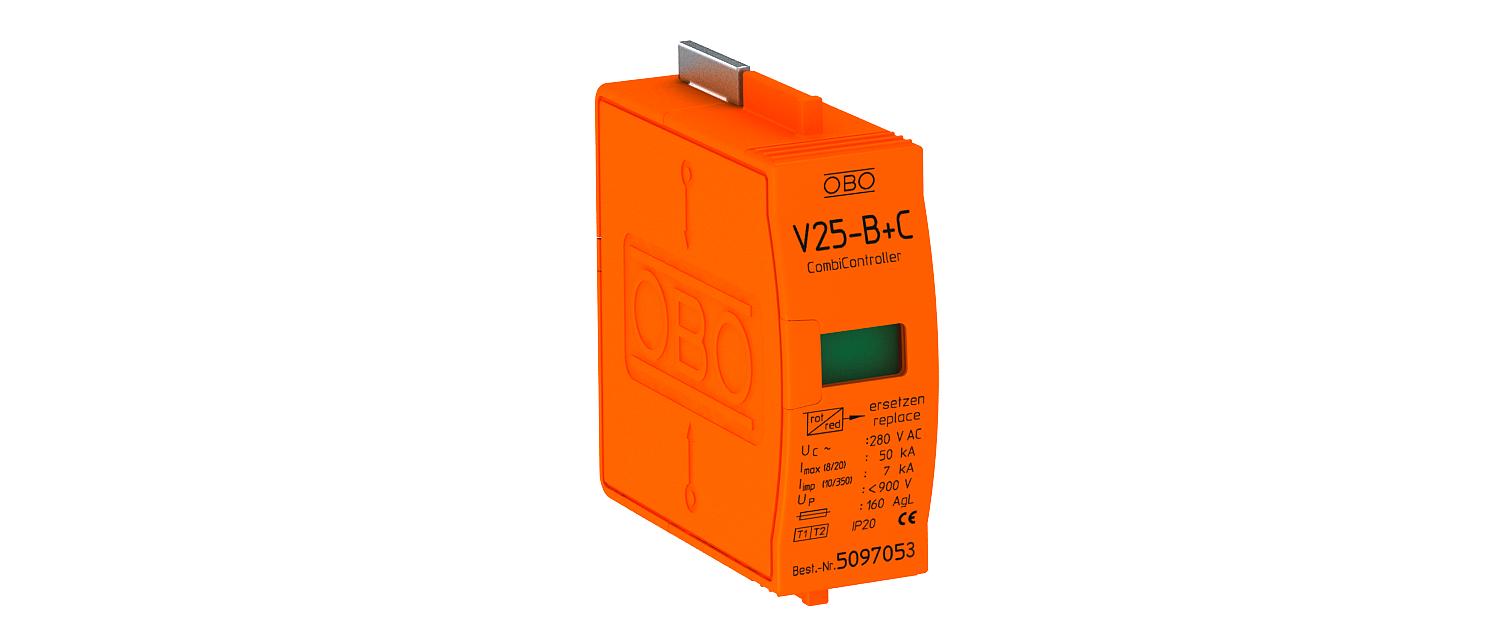

Descarregador combinado V25, Módulo de substituição 280 V 1 | 280 | IP20

Descarregador combinado V25, Módulo de substituição 280 V

Ref. 5097053 | EAN 4012195394099

Ref. / Tipo	5097053 / V25-B+C 0-280

Versão do polo	1

Tensão continua máxima CA	280 V

Grau de proteção	IP20

Descrição do produto

Descrição do produto

Módulo de substituição - descarregador combinado tipo 1+2

• Módulo encaixável, podendo ser separado da base sem ferramentas e sem quebra de tensão
• Incluí dispositivo de separação térmico/dinâmico e indicador visual de avaria
• Elevada condutividade em caso de utilização prolongada
* Conjunto completo = base e módulo de substituição

Dados técnicos

Dados técnicos

Classificação segundo EN 61643-11	Tipo 1+2
Classificação segundo IEC 61643-1	classe I+II
Configuração de rede	outros
Corrente de impulso de raio (10/350 μs)	7 kA
Corrente de impulso de raio (10/350) [total]	7 kA
Dimensão	280V
Fluxo de ar	não
Fusível máx. a montante	160 A
Grau de proteção	IP20
Intensidade nominal de descarga (8/20 µs)	30 kA
LPZ	0→2
Número de polos	1
Potência de dissipação (8/20 µs) [total]	30 kA
Potência de dissipação máxima (8/20 μs)	50 kA

Proteção máxima da rede elétrica contra sobretensões	160
Secção transversal do condutor rígida (de um fio/vários fios) máx.	35 mm²
Secção transversal do condutor rígida (de um fio/vários fios) mín.	2,5 mm²
Sinalização à distância	não
Sinalização no aparelho	ótico
Temperatura operacional máx.	80 °C
Temperatura operacional mín.	-40 °C
Tempo de resposta	<25 ns
Tensão continua máxima CA	280 V
Tensão continua máxima CC	350 V
Tensão nominal CA (50 / 60 Hz)	230 V
Tipo de montagem	sobre o elemento base
Versão	Tampa de 1 pólo; 280V
Versão do polo	1
