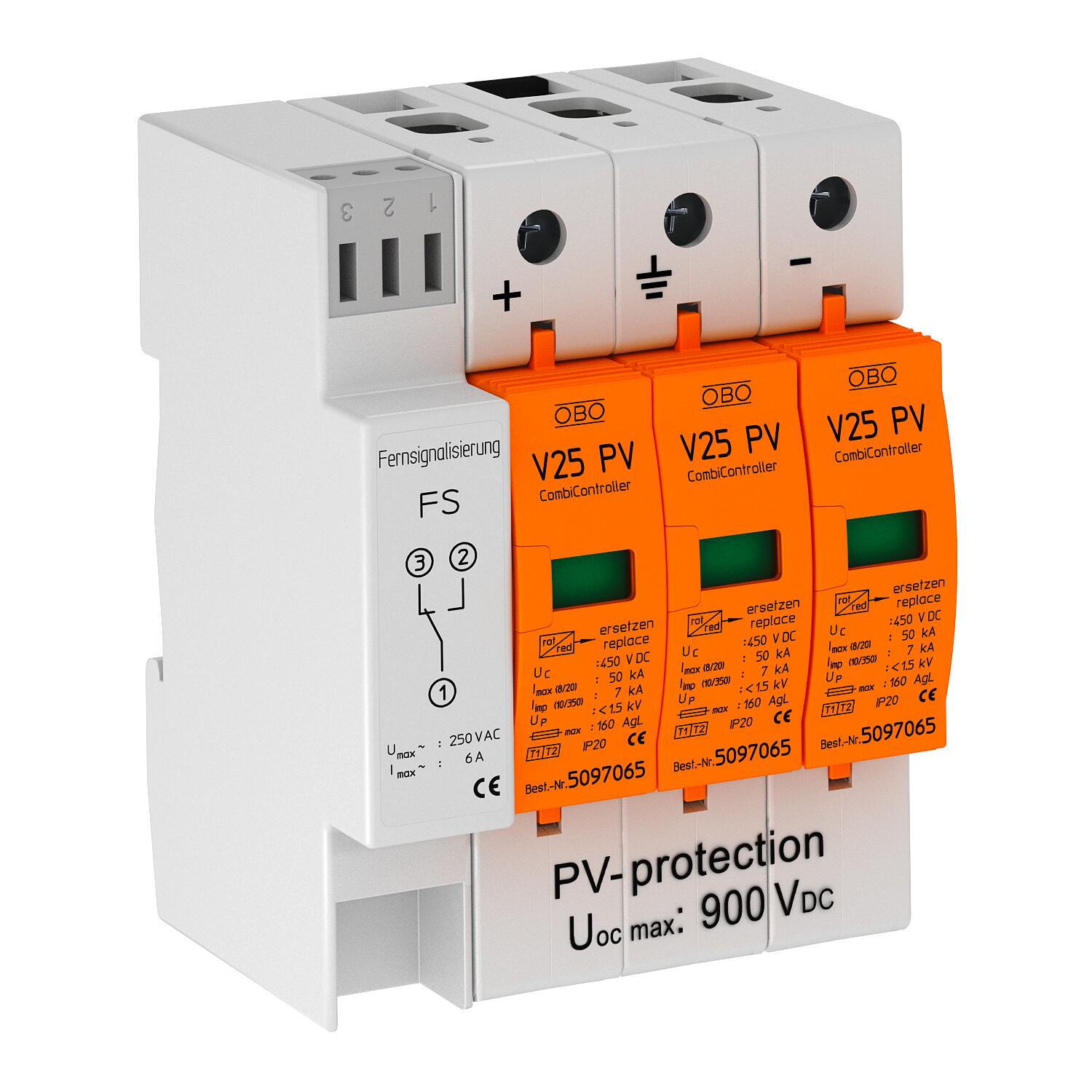

Descarregador combinado V25, 900 V CC com sinalização remota 3 | IP20

Descarregador combinado V25, 900 V CC com sinalização remota

Ref. 5097448 | EAN 4012195709121

Ref. / Tipo

Versão do polo	3

Grau de proteção	IP20

Descrição do produto

Descrição do produto

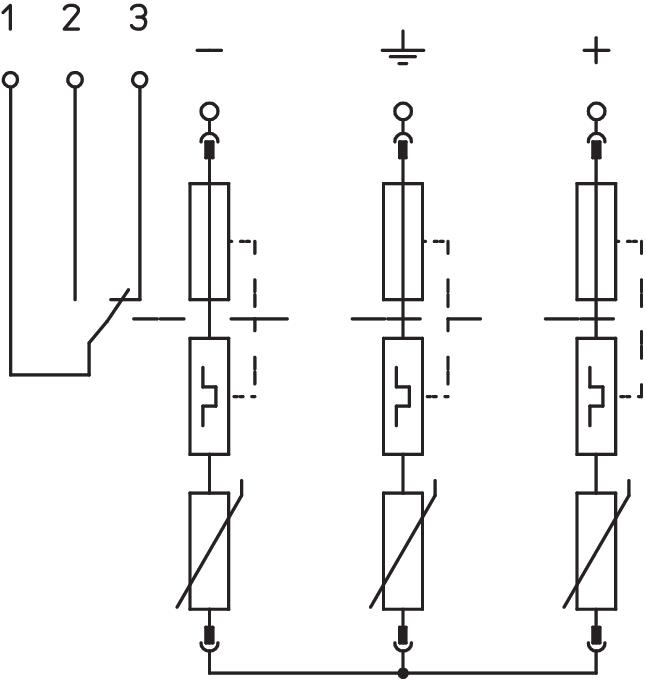

Descarregador combinado V25 tipo 1+2 para instalações FV com contacto FS como inversor livre de potencial

• Unidade completa à base de varistor, conectável, com dispositivo de separação
• Conexão em estrela resistente a falhas conforme VDE 0100-712 (EN 50539-12)
• Ligação equipotencial de proteção contra sobretensões conforme a VDE 0100-443 (IEC 60364-4-44)
• Capacidade de descarga até 7 kA (10/350) e 50 kA (8/20) por polo
• Nível de proteção reduzido DC: < 3,0 KV e Uoc máx = 900V CC
• Com indicador visual de funcionamento para utilização em quadros de distribuição

Aplicação: instalações FV com sistema de proteção contra descargas atmosféricas

Dados técnicos

Dados técnicos

Classificação segundo EN 61643-11	Tipo 1+2
Classificação segundo IEC 61643-1	classe I+II
Configuração de rede	DC
Configuração de rede DC	sim
Configuração de rede IT	não
Configuração de rede TN	não
Configuração de rede TN-C	não
Configuração de rede TN-C-S	não
Configuração de rede TN-S	não
Configuração de rede TT	não
Contactos FM	Inversor
Corrente de impulso de raio (10/350 μs)	7 kA
Dimensão	900V DC
Fluxo de ar	não
Fusível máx. a montante	160 A
Grau de proteção	IP20
Intensidade nominal de descarga (8/20 µs)	30 kA

Intensidade nominal de descarga (8/20 µs) [L-N]	30 kA
LPZ	0→2
Outras configurações de rede	não
Potência de dissipação máxima (8/20 μs)	50 kA
Proteção máxima da rede elétrica contra sobretensões	160
Secção transversal do condutor rígida (de um fio/vários fios) máx.	35 mm²
Secção transversal do condutor rígida (de um fio/vários fios) mín.	2,5 mm²
Sinalização à distância	sim
Sinalização no aparelho	ótico
Temperatura operacional máx.	80 °C
Temperatura operacional mín.	-40 °C
Tempo de resposta	<25 ns
Tensão continua máxima CC	900 V
Tipo de cabo para aparelhos de proteção contra sobretensões	Cabo de energia DC (PV)
Tipo de montagem	Calha DIN de 35 mm
Versão	3 polos para sistemas FV com FS
Versão do polo	3
