Descarregador combinado TELE 4-C para RDIS RJ11 4 | Proteção combinada, 4 fios | 120 | 170 | RJ11

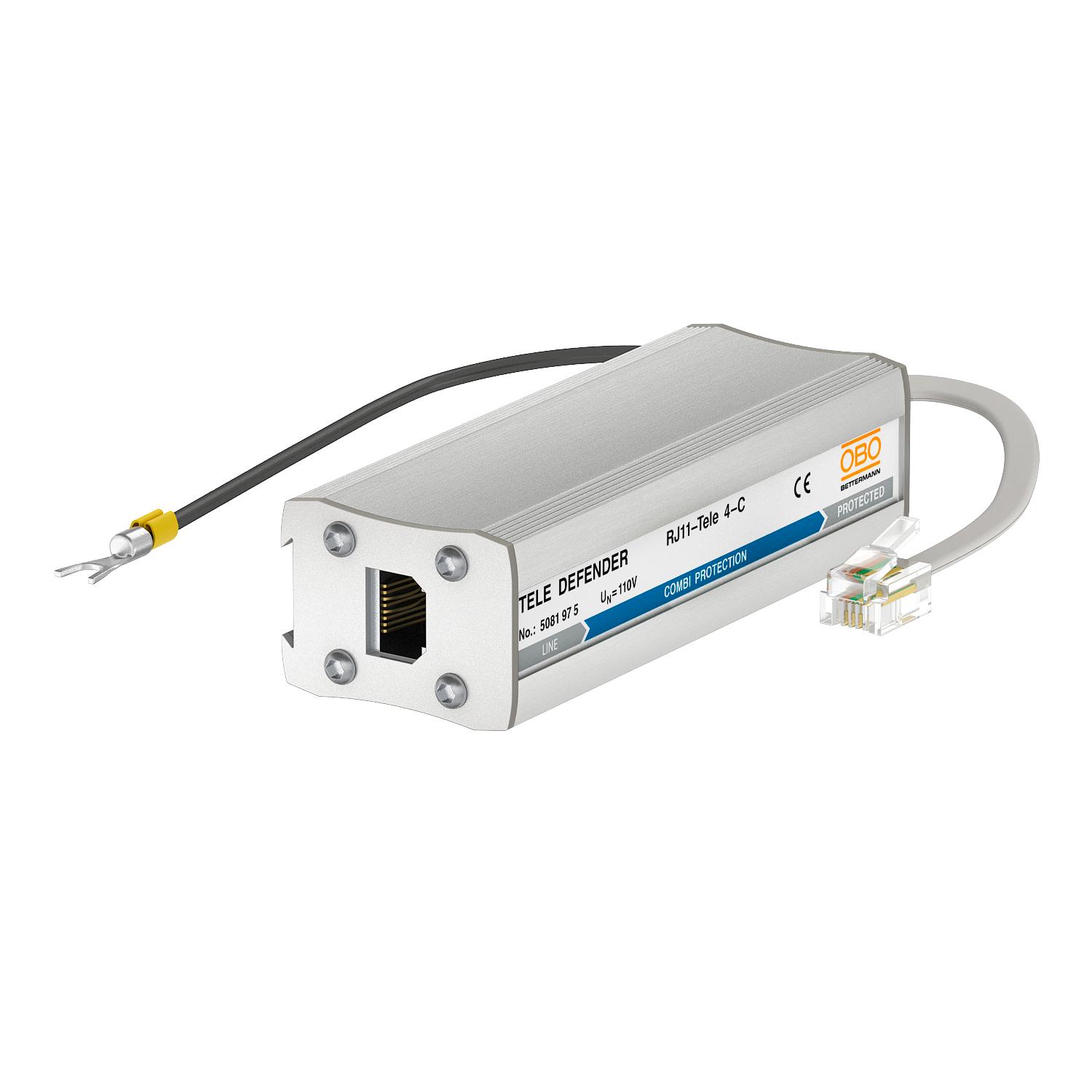

Descarregador combinado TELE 4-C para RDIS RJ11

Ref. 5081975 | EAN 4012196415656

Ref. / Tipo

Número de polos	4

Versão

Tensão continua máxima CA	120 V

Tensão continua máxima CC	170 V

Sistema de encaixe	RJ11

Descrição do produto

Descrição do produto

Protetor para cabos de dados em sistemas de telecomunicações analógicos

• Em caixa de alumínio

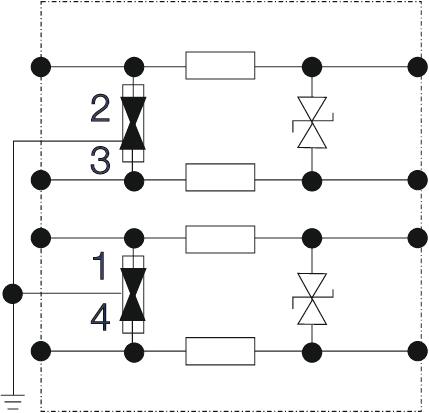

• Com circuito de proteção de dois níveis
• Montagem simples
• Inclui cabo de ligação de 150 mm com conetores RJ11 ou RJ45
• Largura de banda otimizada para sistemas de telecomunicações

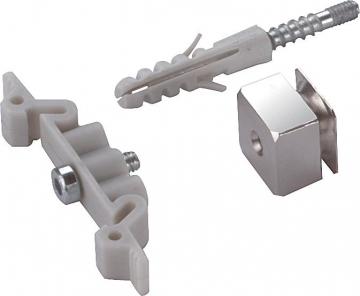

• Montagem em perfil com acessórios DLS-BS (5082 38 2)

Aplicação: para sistemas analógicos de telecomunicações
• em caixa de alumínio

• montagem simples em calha DIN ou no aparelho final

• inclui cabo de ligação 150 mm com conetores RJ11

• largura de banda otimizada para sistemas de telecomunicações

Dados técnicos

Dados técnicos

Amortecimento de inserção (Insertion loss)	≤3 dB
Capacidade (fio-fio)	<500 pF
Capacidade (fio-terra)	<20 pF
Corrente de carga nominal CA	0,2 A
Corrente de carga nominal CC	0,3 A
Corrente transitória total (8/20)	4 kA
Dimensão	170V
DST segundo IEC 61643-21	Classe I+II+III / D1+C2+C1
Frequência limite	12 MHz
Gama de temperaturas de aplicação máx.	80 °C
Gama de temperaturas de aplicação mín.	-40 °C
Grau de proteção	IP40
Kategorie	Tipo 1+2+3 / D1+C2+C1
Ligação à terra através de:	Cabo de ligação
LPZ	0→3
Nível de proteção fio - fio	<300 V

Nível de proteção fio - terra	<600 V
Nível de proteção fio - terra com 1kV/µs (C3)	<245
Norma de ensaio	IEC 61643-21
Número de polos	4
Potência dissipada total (10/350)	1,5 kA
Resistência da potência de dissipação nominal fio - fio	C1: 1 kV / 0,5 kA (8/20)
Resistência da potência de dissipação nominal fio - terra	C2: 2 kV / 1 kA (8/20)
Resistência de isolamento	> 34 MΩ
Resistência de série por fio	8,2 Ω ± 10 %
Sinalização no aparelho	sem
Sistema de encaixe	RJ11
Tensão continua máxima CA	120 V
Tensão continua máxima CC	170 V
Tipo de cabo para aparelhos de proteção contra sobretensões	Cabo de telecomunicações
Versão	Proteção combinada, 4 fios

Todos os tipos

Todos os tipos

Tipo	Número de polos	Versão	Tensão continua máxima CA	Tensão continua máxima CC	Sistema de encaixe	Ref.	Quantidade	Qte. minima fornec.
RJ11-TELE 4-C	4	Proteção combinada, 4 fios	120 V	170 V	RJ11	5081975	Unidade	1 Unidade
RJ11-TELE 4-F	4	Proteção fina, 4 fios	120 V	170 V	RJ11	5081977	Unidade	1 Unidade
