Descarregador combinado, 3 polos + NPE 3+N/PE | 255 | IP20

Descarregador combinado, 3 polos + NPE

Ref. 5096879 | EAN 4012195077091

Ref. / Tipo	5096879 / MCD 50-B 3+1

Versão do polo	3+N/PE

Tensão continua máxima CA	255 V

Grau de proteção	IP20

Descrição do produto

Descrição do produto

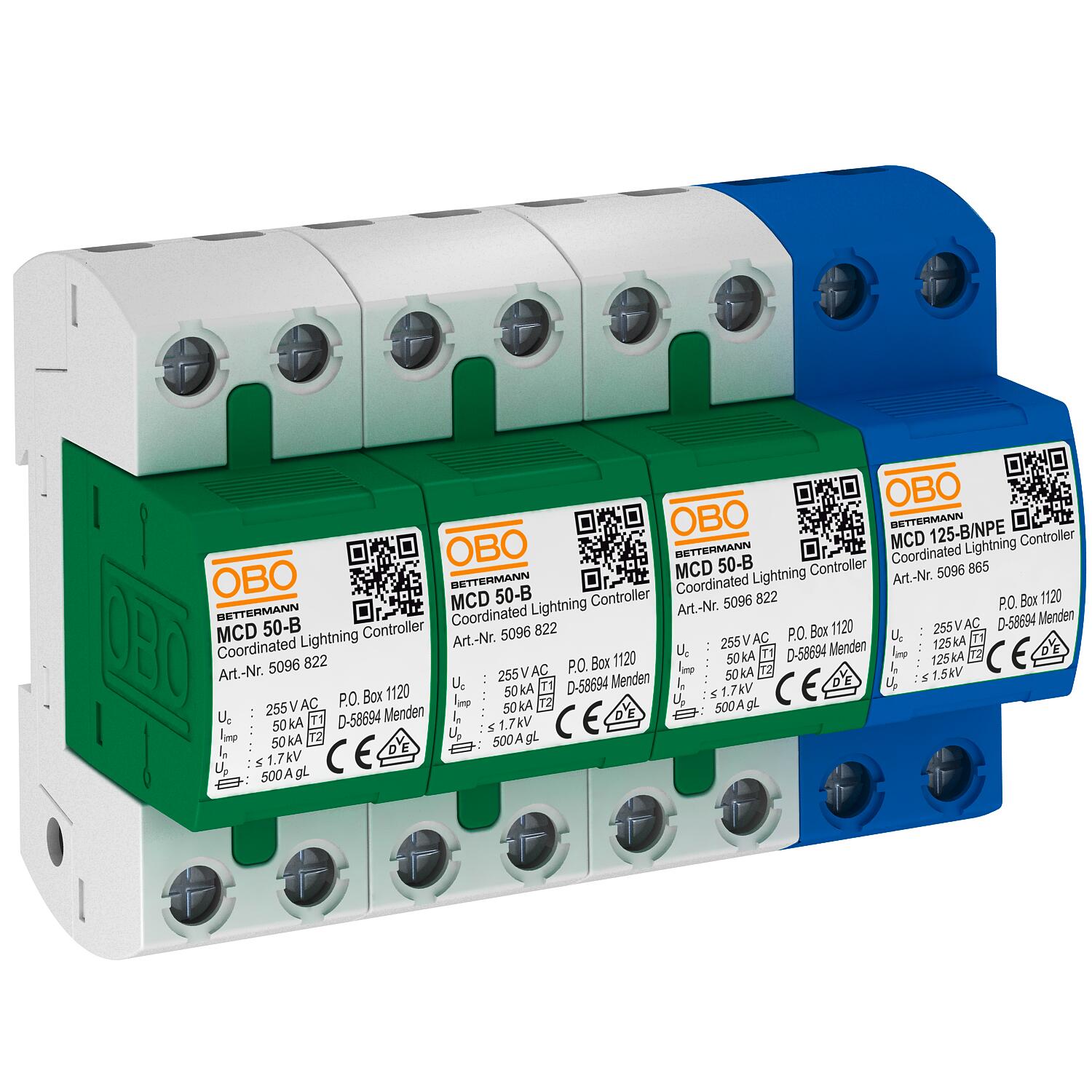

Descarregador combinado, condutor de descargas atmosféricas do tipo 1+2 , 4 polos, para utilização
em redes TN-S e TT.

Completamente pré-montado e pronto a instalar composto por:
3 x MCD 50-B: descarregador de sobretensões do tipo 1+2 conforme EN 61643-11 e
1 x MCD 125-B/NPE: explosor de equipotencial coordenado N-PE do tipo 1+2 conforme EN 61643-11. Para interface 0 em 2 (LPZ) de acordo com o conceito de zonas de proteção contra descargas atmosféricas conforme a IEC 62305 ou VDE 0185-305.

• Compensação de potencial para proteção contra descargas atmosféricas conforme a VDE 0185-305 (IEC 62305)
• Capacidade de descarga de correntes de raio 50 kA (10/350) por polo e até 125 kA (10/350) no total
• Nível de proteção <1,7 kV, possibilita a proteção do aparelho
• Resistência a curto-circuito 10 kA, proteção prévia por fusível até 500 A gL/gG
• Explosor de equipotencial, blindado sem insuflação

Aplicação: instalações industriais e edifícios com proteção exterior contra descargas atmosféricas das classes I a IV.

Dados técnicos

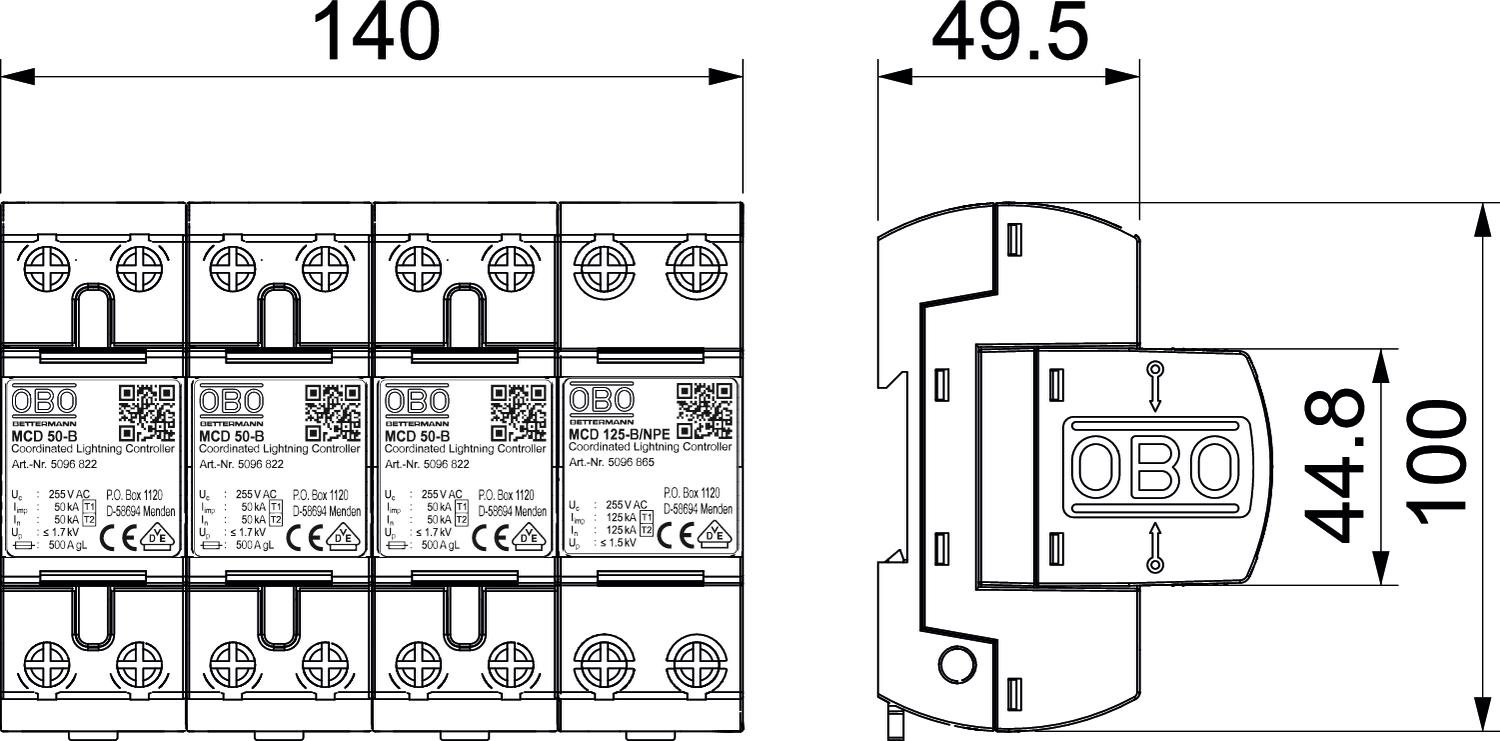

Dimensões

Altura	69 mm
Capacidade de extinção de "follow current" (eff) [N-PE]	0,1 kA
Classe de verificação tipo 1	sim
Classe de verificação tipo 2	sim
Classificação segundo EN 61643-11	Tipo 1+2
Classificação segundo IEC 61643-1	classe I+II
Comprimento	100 mm
Configuração de rede	TN-S, TT
Configuração de rede DC	não
Configuração de rede IT	não
Configuração de rede TN	sim
Configuração de rede TN-C	não
Configuração de rede TN-C-S	sim
Configuração de rede TN-S	sim
Configuração de rede TT	sim
Corrente de impulso de raio (10/350 μs)	50 kA
Corrente de impulso de raio (10/350) [total]	125 kA
Dimensão	255V
Fluxo de ar	não
Fusível máx. a montante	500 A
Grau de proteção	IP20
Intensidade nominal de descarga (8/20 µs)	50 kA
Intensidade nominal de descarga (8/20 µs) [L-N]	50 kA
Intensidade nominal de descarga (8/20 µs) [N-PE]	125 kA
Largura	140 mm

LPZ	0→2
Nível de proteção [L-N]	≤1,7
Número de polos	1
OBO_Corrente de carga nominal (terminal de entrada/de saída)	125 A
Outras configurações de rede	não
Permissões	VDE
Potência de dissipação (8/20 µs) [total]	125 kA
Proteção máxima da rede elétrica contra sobretensões	500
Resistência a curto-circuito	10 kA
Resistência a curto-circuito com proteção máx. contra sobretensões na rede elétrica	10 kA
Secção transversal do condutor rígida (de um fio/vários fios) máx.	50 mm²
Secção transversal do condutor rígida (de um fio/vários fios) mín.	10 mm²
Sinalização à distância	não
Sinalização no aparelho	nenhuma
Temperatura operacional máx.	85 °C
Temperatura operacional mín.	-40 °C
Tempo de resposta	<100 ns
Tensão contínua máxima (N-PE)	255 V
Tensão continua máxima CA	255 V
Tensão máxima de funcionamento (L-N)	255 V
Tensão nominal CA (50 / 60 Hz)	230 V
Tipo de cabo para aparelhos de proteção contra sobretensões	Cabo de energia AC
Tipo de montagem	Calha DIN de 35 mm
Versão	3+NPE
Versão do polo	3+N/PE
