Descarregador combinado, 3 polos com sinalização visual 3 | 255 | IP20

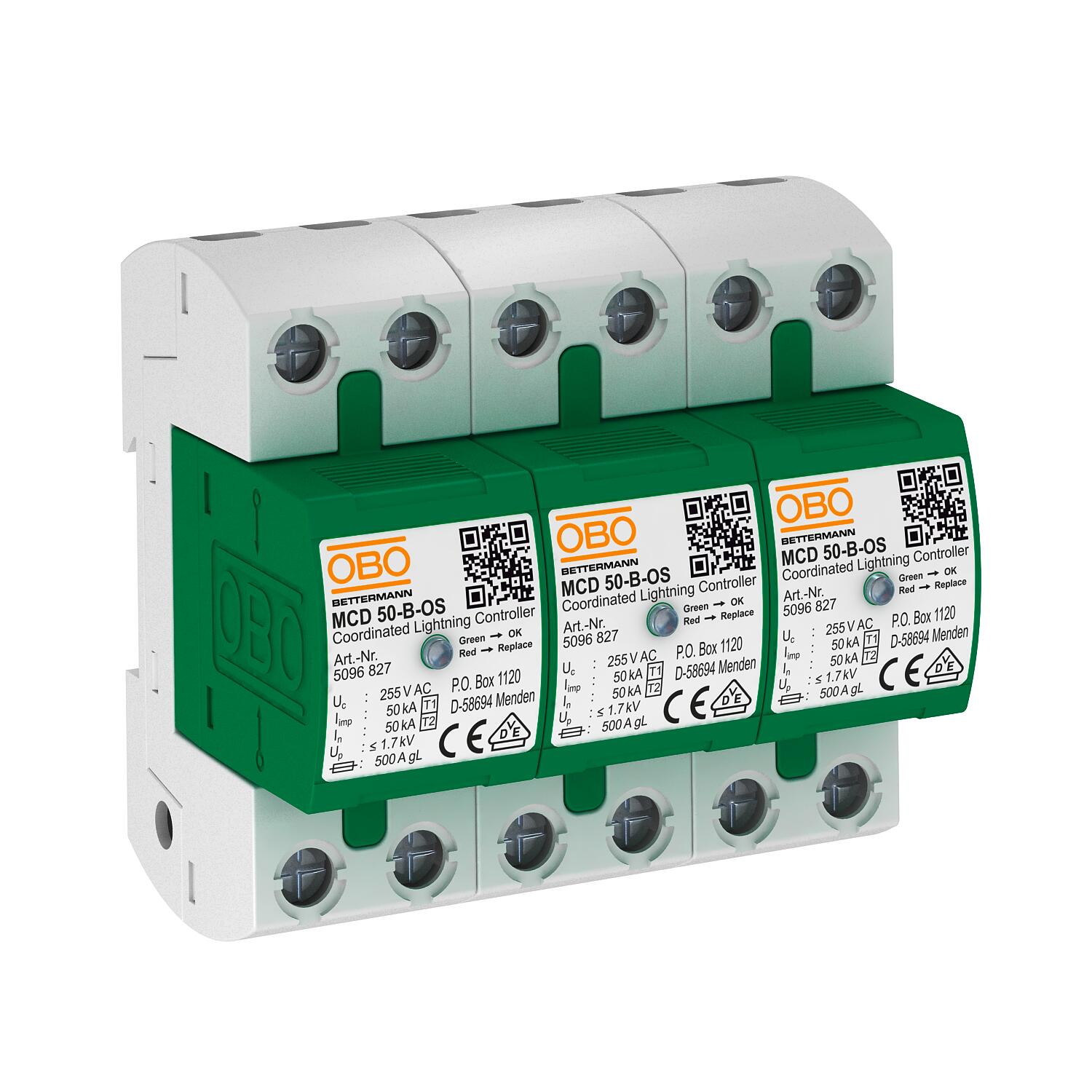

Descarregador combinado, 3 polos com sinalização visual

Ref. 5096835 | EAN 4012195288282

Ref. / Tipo	5096835 / MCD 50-B 3-OS

Versão do polo	3

Tensão continua máxima CA	255 V

Grau de proteção	IP20

Descrição do produto

Descrição do produto

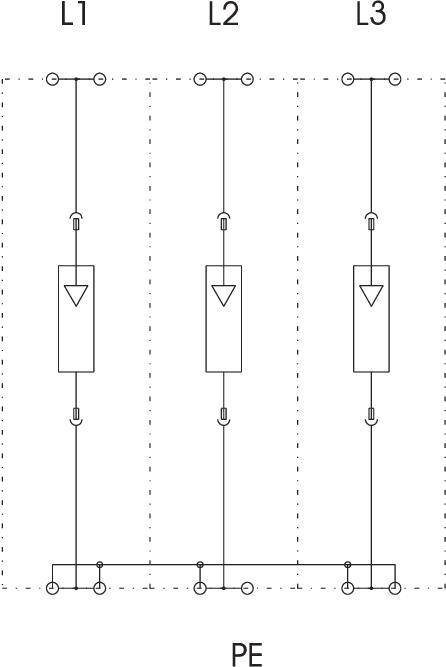

Descarregador combinado do tipo 1+2, 3 polos, com indicador ótico de funcionamento, para aplicação

em redes TN-C.

Completamente pré-montado e pronto a instalar, composto por:

3 x MCD 50-B-OS: descarregador do tipo 1+2 EN 61643-11. Para interface 0 em 2 (LPZ) de acordo com o conceito de zonas de proteção contra descargas atmosféricas conforme a IEC 62305 ou VDE 0185-305.

• Compensação de potencial para proteção contra descargas atmosféricas conforme a VDE

0185-305 (IEC 62305)

• Capacidade de descarga de correntes de raio 50 kA (10/350) por polo e até 150 kA (10/350) no

total

• Nível de proteção <1,7 kV, possibilita a proteção do aparelho

• Resistência a curto-circuito 10 kA, proteção prévia por fusível até 500 A gL/gG

• Consumo de energia < 26 mW/Polo

• Explosor de equipotencial, blindado sem insuflação

Aplicação: áreas industriais e edifícios com proteção exterior contra descargas atmosféricas

das classes I a IV.

Dados técnicos

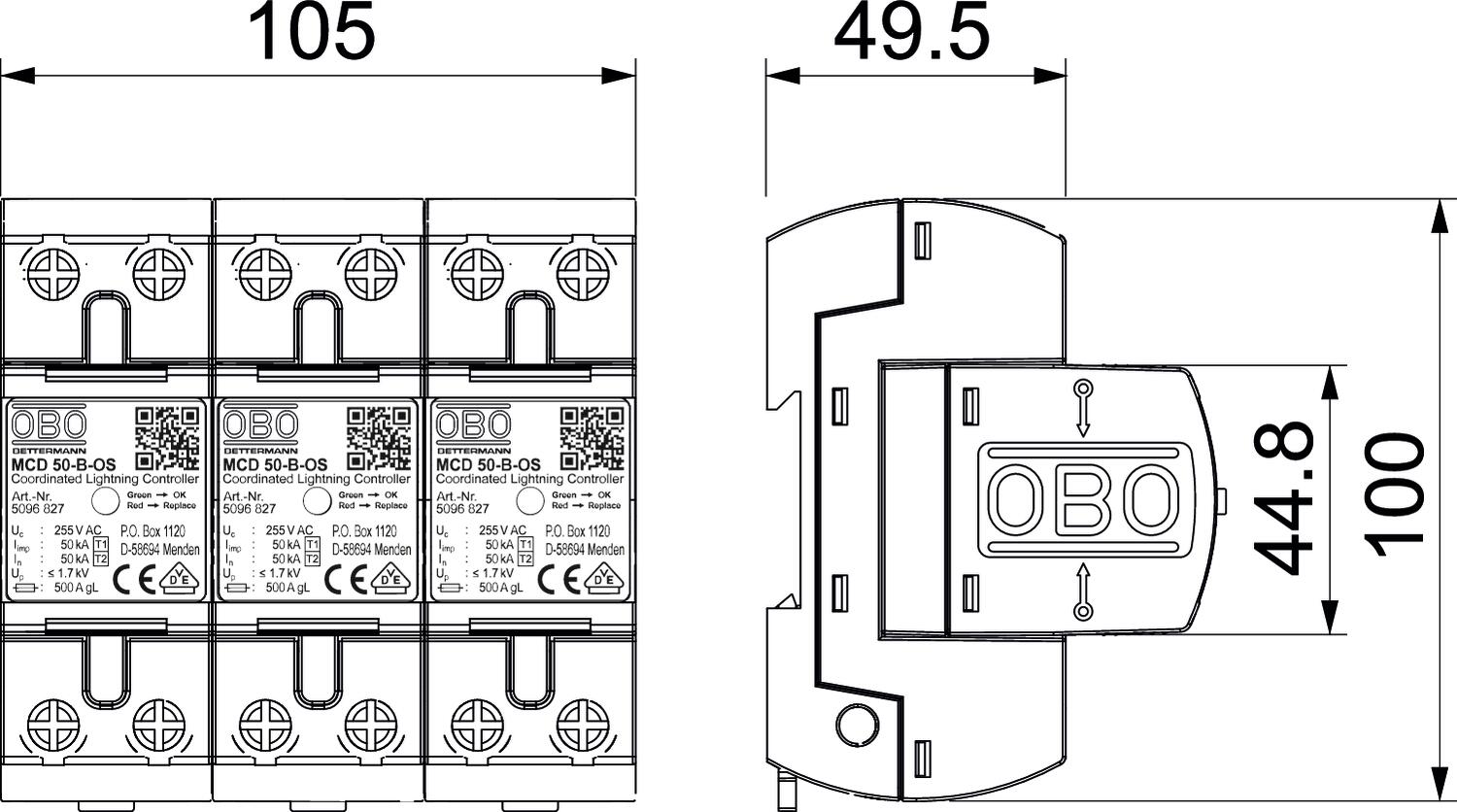

Dimensões

Altura	69 mm
Classe de verificação tipo 1	sim
Classe de verificação tipo 2	sim
Classificação segundo EN 61643-11	Tipo 1+2
Classificação segundo IEC 61643-1	classe I+II
Comprimento	100 mm
Configuração de rede	TN-C
Configuração de rede DC	não
Configuração de rede IT	não
Configuração de rede TN	sim
Configuração de rede TN-C	sim
Configuração de rede TN-C-S	não
Configuração de rede TN-S	não
Configuração de rede TT	não
Corrente de impulso de raio (10/350 μs)	50 kA
Corrente de impulso de raio (10/350) [total]	150 kA
Dimensão	255V
Fluxo de ar	não
Fusível máx. a montante	500 A
Grau de proteção	IP20
Intensidade nominal de descarga (8/20 µs)	50 kA
Intensidade nominal de descarga (8/20 µs) [L-N]	50 kA
Largura	105 mm
LPZ	0→2

Nível de proteção [L-N]	≤1,7
Número de polos	1
OBO_Corrente de carga nominal (terminal de entrada/de saída)	125 A
Outras configurações de rede	não
Permissões	VDE
Potência de dissipação (8/20 µs) [total]	150 kA
Proteção máxima da rede elétrica contra sobretensões	500
Resistência a curto-circuito	10 kA
Resistência a curto-circuito com proteção máx. contra sobretensões na rede elétrica	10 kA
Secção transversal do condutor rígida (de um fio/vários fios) máx.	50 mm²
Secção transversal do condutor rígida (de um fio/vários fios) mín.	10 mm²
Sinalização à distância	não
Sinalização no aparelho	ótico
Temperatura operacional máx.	85 °C
Temperatura operacional mín.	-40 °C
Tempo de resposta	<100 ns
Tensão continua máxima CA	255 V
Tensão máxima de funcionamento (L-N)	255 V
Tensão nominal CA (50 / 60 Hz)	230 V
Tipo de cabo para aparelhos de proteção contra sobretensões	Cabo de energia AC
Tipo de montagem	Calha DIN de 35 mm
Versão	3 plos
Versão do polo	3
