Descarregador combinado, 1 polo NPE N/PE | 255 | IP20

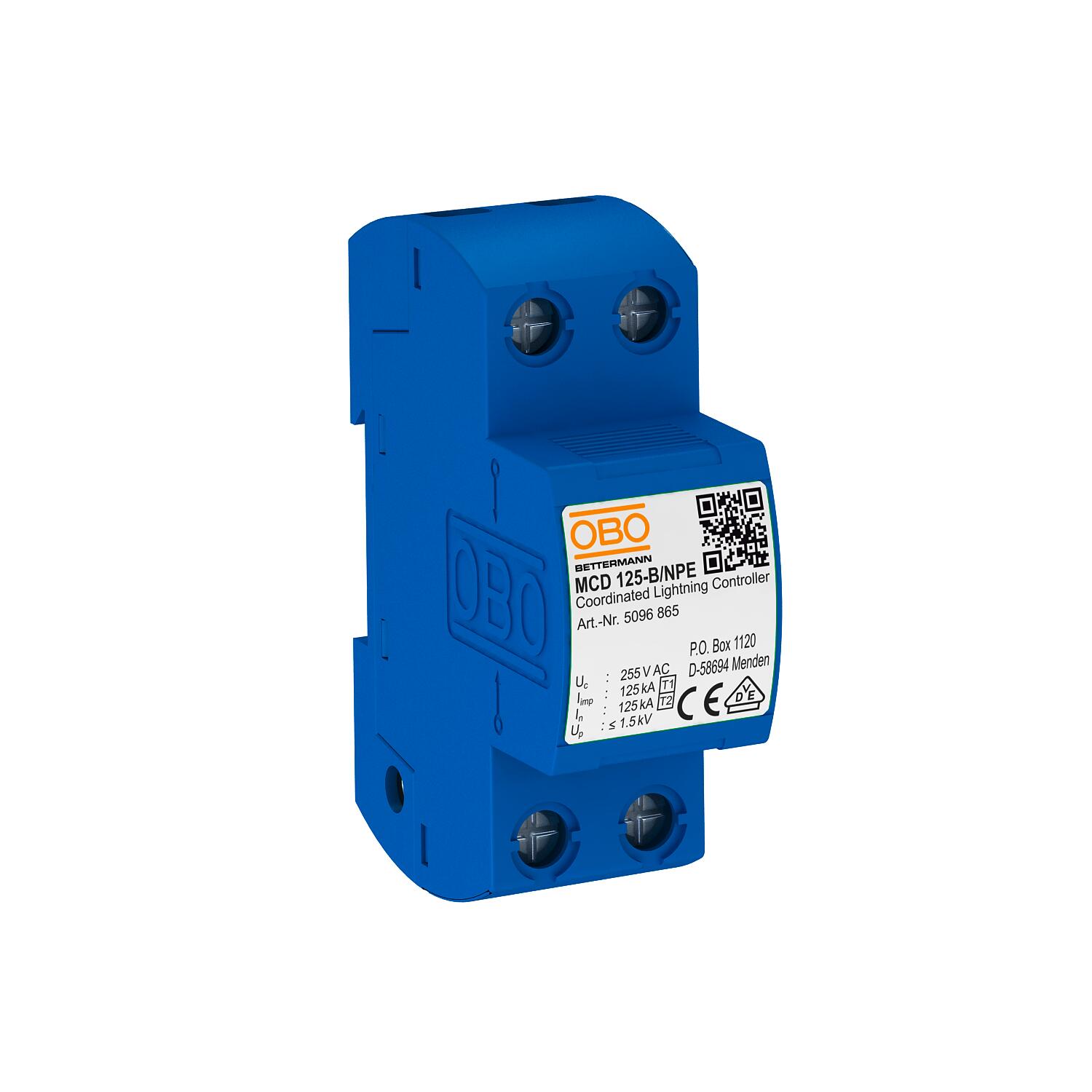

Descarregador combinado, 1 polo NPE

Ref. 5096865 | EAN 4012195541394

Ref. / Tipo	5096865 / MCD 125-B NPE

Versão do polo	N/PE

Tensão continua máxima CA	255 V

Grau de proteção	IP20

Descrição do produto

Descrição do produto

Descarregador combinado tipo 1+2, N-PE para aplicação em redes TN-S- e TT.

MCD 125-B/NPE: explosor de equipotencial coordenado N-PE do tipo 1+2 conforme a EN 61643-11. Para interface 0 em 2 (LPZ) de acordo com o conceito de zonas de proteção contra descargas atmosféricas conforme a IEC 62305 ou VDE 0185-305.

• Capacidade de dissipação 125 kA (10/350 µs)
• Inclui tampa de encaixe para marcar ligações
• Nível de proteção < 1,5 kV, possibilita a proteção do aparelho
• Explosor de equipotencial blindado, sem insuflação

Aplicação: instalações industriais e edifícios com proteção exterior contra descargas atmosféricas da classe I a IV.

Dados técnicos

Dimensões

Altura	69 mm
Capacidade de extinção de "follow current" (eff) [N-PE]	0,1 kA
Classe de verificação tipo 1	sim
Classe de verificação tipo 2	sim
Classificação segundo EN 61643-11	Tipo 1+2
Classificação segundo IEC 61643-1	classe I+II
Comprimento	100 mm
Configuração de rede	outros
Configuração de rede DC	não
Configuração de rede IT	não
Configuração de rede TN	sim
Configuração de rede TN-C	não
Configuração de rede TN-C-S	sim
Configuração de rede TN-S	sim
Configuração de rede TT	sim
Corrente de impulso de raio (10/350 μs)	125 kA
Corrente de impulso de raio (10/350) [total]	125 kA
Dimensão	255V
Fluxo de ar	não
Grau de proteção	IP20
Intensidade nominal de descarga (8/20 µs)	125 kA

Intensidade nominal de descarga (8/20 µs) [N-PE]	125 kA
Largura	35 mm
LPZ	0→2
Número de polos	1
OBO_Corrente de carga nominal (terminal de entrada/de saída)	125 A
Outras configurações de rede	não
Permissões	VDE
Potência de dissipação (8/20 µs) [total]	125 kA
Secção transversal do condutor rígida (de um fio/vários fios) máx.	50 mm²
Secção transversal do condutor rígida (de um fio/vários fios) mín.	10 mm²
Sinalização à distância	não
Sinalização no aparelho	nenhuma
Temperatura operacional máx.	85 °C
Temperatura operacional mín.	-40 °C
Tempo de resposta	<100 ns
Tensão contínua máxima (N-PE)	255 V
Tensão continua máxima CA	255 V
Tensão nominal CA (50 / 60 Hz)	230 V
Tipo de montagem	Calha DIN de 35 mm
Versão	1 polo; 255V
Versão do polo	N/PE
