Descarregador combinado, 1 polo com sinalização visual 1 | 255 | IP20

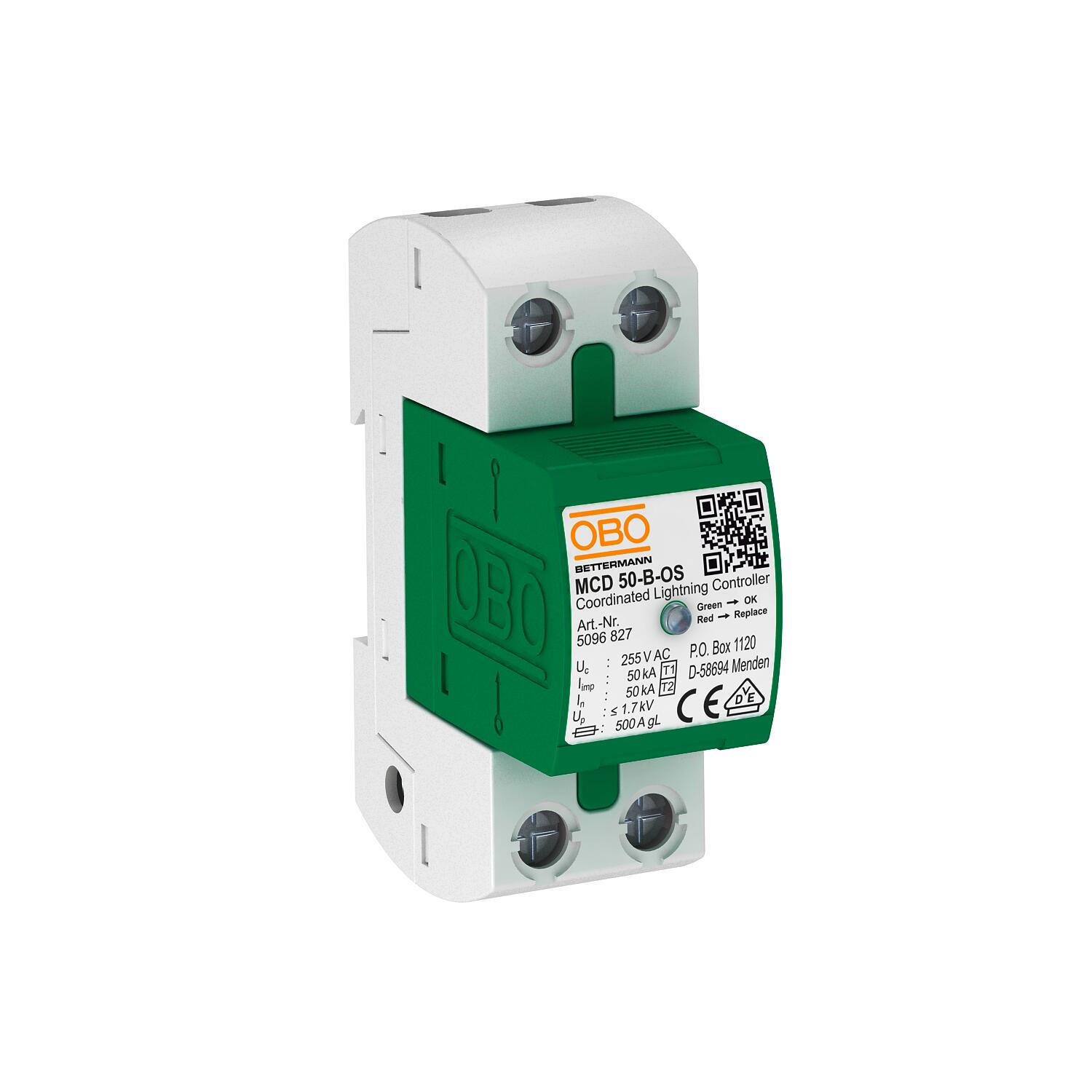

Descarregador combinado, 1 polo com sinalização visual

Ref. 5096852 | EAN 4012195051466

Ref. / Tipo	5096852 / MCD 50-B-OS

Versão do polo	1

Tensão continua máxima CA	255 V

Grau de proteção	IP20

Descrição do produto

Descrição do produto

Condutor de descarga combinado tipo 1+2, de 1 polo para a aplicação em redes TN e TT:

MCD 50-B-OS: condutor de descargas atmosféricas coordenado tipo 1+2 conforme a EN 61643-11 com indicador ótico de funcionamento. Para interface 0 em 2 (LPZ) de acordo com o conceito de zonas de proteção contra descargas atmosféricas conforme a IEC 61312-1 ou DIN VDE 0185-305.

• Capacidade de descarga 50 kA (10/350 µs) por polo
• Consumo de energia < 26 mW/polo
• Nível de proteção < 1,7 kV, possibilita a proteção de aparelhos
• Com capacidade de extinção de "follow current" 25 kA Ipeak
• Incl. tampas de encaixe para assinalar as ligações
• Explosor blindado sem insuflação
• Possibilidade de aplicação em caixas de distribuição convencionais.

Dados técnicos

Dimensões

Altura	69 mm
Classe de verificação tipo 1	sim
Classe de verificação tipo 2	sim
Classificação segundo EN 61643-11	Tipo 1+2
Classificação segundo IEC 61643-1	classe I+II
Comprimento	100 mm
Configuração de rede	TN-S, TT
Configuração de rede DC	não
Configuração de rede IT	não
Configuração de rede TN	sim
Configuração de rede TN-C	sim
Configuração de rede TN-C-S	sim
Configuração de rede TN-S	sim
Configuração de rede TT	sim
Corrente de impulso de raio (10/350 μs)	50 kA
Corrente de impulso de raio (10/350) [total]	50 kA
Dimensão	255V
Fluxo de ar	não
Fusível máx. a montante	500 A
Grau de proteção	IP20
Intensidade nominal de descarga (8/20 µs)	50 kA
Intensidade nominal de descarga (8/20 µs) [L-N]	50 kA
Largura	35 mm
LPZ	0→2

Nível de proteção [L-N]	≤1,7
Número de polos	1
OBO_Corrente de carga nominal (terminal de entrada/de saída)	125 A
Outras configurações de rede	não
Permissões	VDE
Potência de dissipação (8/20 µs) [total]	50 kA
Proteção máxima da rede elétrica contra sobretensões	500
Resistência a curto-circuito	10 kA
Resistência a curto-circuito com proteção máx. contra sobretensões na rede elétrica	10 kA
Secção transversal do condutor rígida (de um fio/vários fios) máx.	50 mm²
Secção transversal do condutor rígida (de um fio/vários fios) mín.	10 mm²
Sinalização à distância	não
Sinalização no aparelho	ótico
Temperatura operacional máx.	85 °C
Temperatura operacional mín.	-40 °C
Tempo de resposta	<100 ns
Tensão continua máxima CA	255 V
Tensão máxima de funcionamento (L-N)	255 V
Tensão nominal CA (50 / 60 Hz)	230 V
Tipo de cabo para aparelhos de proteção contra sobretensões	Cabo de energia AC
Tipo de montagem	Calha DIN de 35 mm
Versão	1 polo
Versão do polo	1
