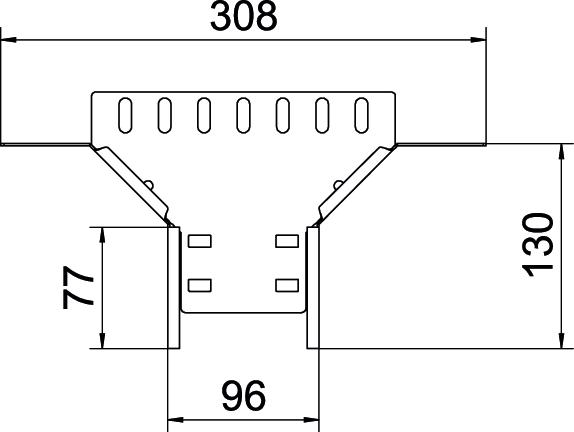

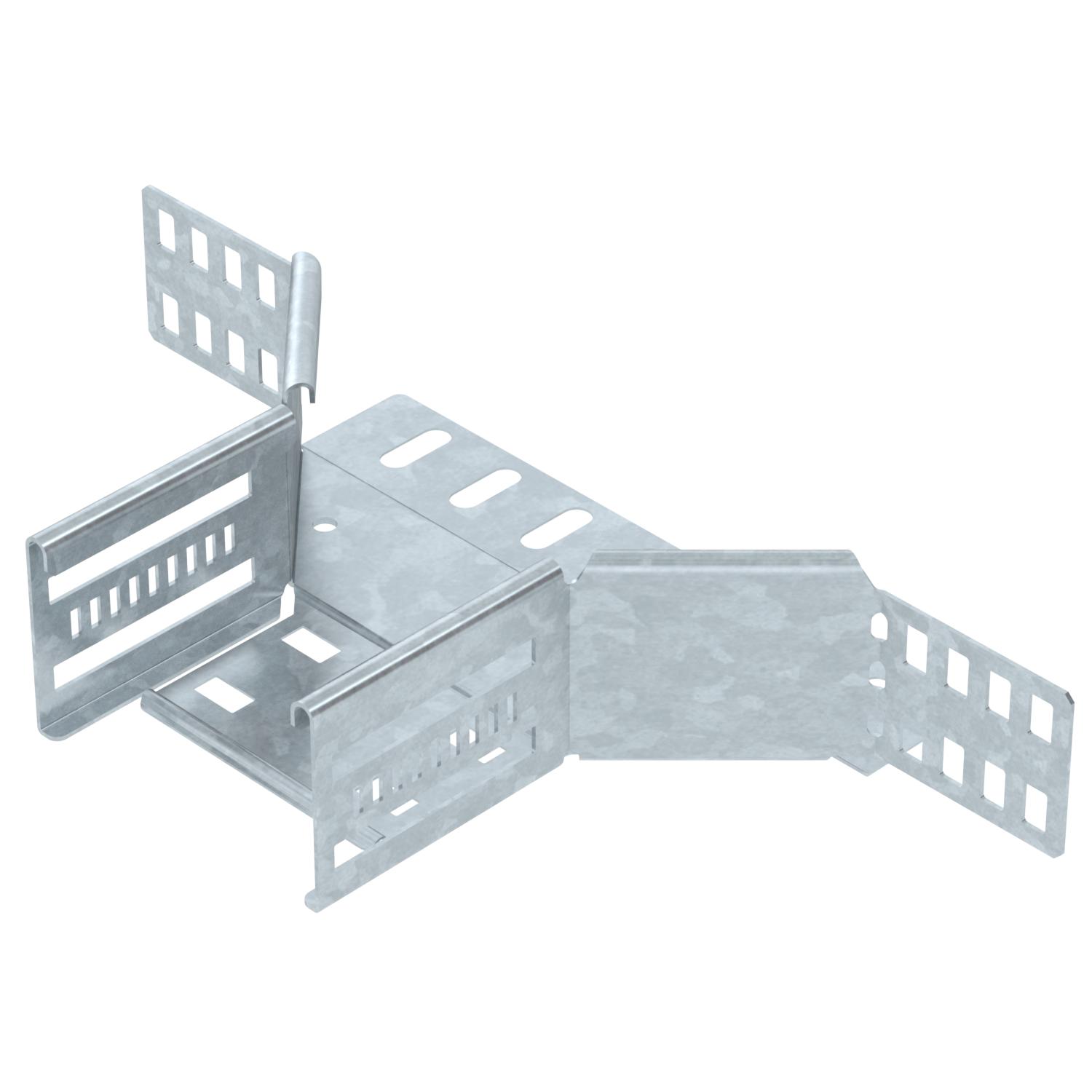

Derivação simples 60 FT

Ref. 6042211 | EAN 4012197342364

Ref. / Tipo

Largura

Cor	zinco

Descrição do produto

Descrição do produto

Derivação simples para a criação de um ramal ou cruzeta horizontal, para caminhos de cabos em chapa de encaixe e de aparafusar, altura lateral de 60 mm. Montagem sem parafusos com grampos duplos ou ligação roscada com parafusos de cabeça boleada FRS e porcas combinadas M6. Indicado para áreas interiores e exteriores. O material de fixação terá que ser encomendado em separado.

Dados técnicos

Dados técnicos

Aço inoxidável, decapado	não
Altura	60 mm
Cor	zinco
Dimensão	60x100
Espessura da base	0,8 mm
Espessura da travessa	1,25 mm
Espessura das chapas	0,8 mm
Funktionsgaranti	sim
Gama de temperaturas de aplicação máx.	120 °C
Gama de temperaturas de aplicação mín.	-20 °C

Largura	100 mm
Largura inferior	100 mm
Material	Aço
Medida B	100 mm
Número recomendado de parafusos	10 St.
Representação de orifícios NATO	não
Superfície	Galvanizado por imersão a quente após maquinação
Tipo de conector sistema de caminhos de cabos	aparafusado/fixado
Versão conector	União integrada
Versão para grandes cargas	não

Todos os tipos

Todos os tipos

Tipo	Largura	Cor	Ref.	Quantidade	Qte. minima fornec.
RAA 610 FT	100 mm	zinco	6042211	Unidade	1 Unidade
RAA 620 FT	200 mm	zinco	6042215	Unidade	1 Unidade
RAA 630 FT	300 mm	zinco	6042217	Unidade	1 Unidade
RAA 640 FT	400 mm	zinco	6042219	Unidade	1 Unidade
RAA 650 FT	500 mm	zinco	6042221	Unidade	1 Unidade
RAA 660 FT	600 mm	zinco	6042223	Unidade	1 Unidade

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
Tampa para derivação simples DD	RAAD 100 DD	6042431	Unidade	1 Unidade

Acessórios de montagem

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
Grampo duplo para montagem de encaixe A2	DOP A2	6035998	Unidade	1 Unidade
Parafuso de cabeça boleada com porca combinada F	FRSB 6x12 F	6406122	Unidade	100 Unidade
