Derivação em T 110/100 A2
Ref. 6038360 | EAN 4012197340407
- Descrição do produto
-

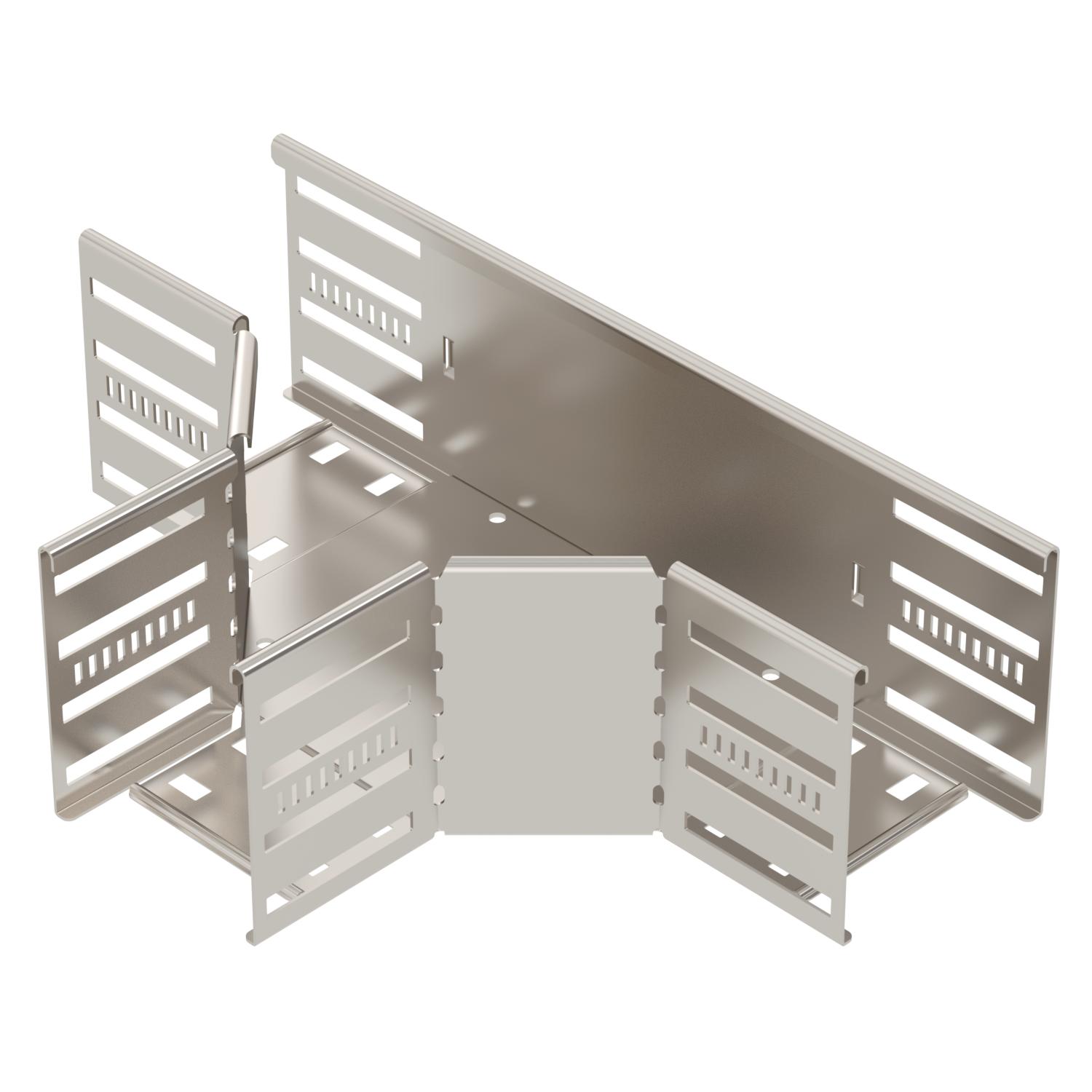

Descrição do produtoDerivação em T para a criação de um ramal horizontal, para caminhos de cabos em chapa de encaixe e de aparafusar, altura lateral de 110 mm. Montagem sem parafusos com grampos duplos ou ligação roscada com parafusos de cabeça boleada FRS e porcas combinadas M6. Indicado para áreas interiores e exteriores. O material de fixação terá que ser encomendado em separado.
-
- Dados técnicos
-
Dados técnicos
Aço inoxidável, decapado não Altura 110 mm Cor aço inoxidável Dimensão 110x100 Espessura da travessa 1,25 mm Espessura das chapas 0,8 mm Funktionsgaranti não Gama de temperaturas de aplicação máx. 120 °C Gama de temperaturas de aplicação mín. -20 °C Largura 100 mm Largura da bifuração 100 mm Material Aço inoxidável, livre de ferrugem 1.4301 Modelo Tê horizontal Número recomendado de parafusos 27 St. Representação de orifícios NATO não Superfície brilhante, pós-tratamento Tipo de conector sistema de caminhos de cabos aparafusado/fixado Versão conector União integrada Versão para grandes cargas não - Todos os tipos
-
Todos os tipos
-
Acessórios de montagem
Produtos Tipo Ref. Quantidade Qte. minima fornec.
Grampo duplo para montagem de encaixe A2
DOP A2 6035998 1 Unidade
Parafuso de cabeça boleada com porca combinada A2
FRSB 6x12 A2 6406138 100 Unidade - Downloads
-
Ficha técnica RT 110 A2 / 6038360 , 0.21MB , pdfDeclaração de conformidade UE RT 110 A2 / 6038360 , 0.18MB , pdfDeclaração de conformidade do Reino Unido RT 110 A2 / 6038360 , 0.14MB , pdfREACH Declaração de conformidade RT 110 A2 / 6038360 , 0.12MB , pdfRoHS Declaração de conformidade RT 110 A2 / 6038360 , 0.13MB , pdfInstruções de montagem Latchable Magic cable tray systems , 12.02MB , pdfInstruções de montagem General information on the mounting , 2.61MB , pdfInstruções de montagem Screwable cable trays with fittings for screwing and clamping , 5.42MB , pdf
